Montage
4.8 Montage/Demontage van de lamellenpakketen, RADEX
Controleer voor de montage of de lamellenpakketten in axiale richting en zonder vervorming
!
gemonteerd zijn. Bij niet-naleving kan de koppeling beschadigd worden.
De contactoppervlakken van schroefverbinding op de flensnaaf, lamellen en spacer evenals de draad van de
spanmoer en pasbout reinigen en ontvetten.
Monteer lamellenpakketten en spacer (zie afbeelding 28). Bij type NN wordt maar van 1 lamellenpakket
gebruik gemaakt (geen spacer).
De onderdelen nog maar handvast monteren, waarbij de bouten wisselzijdig dienen vastgezet te worden
(zie afbeelding 28). Bij grootte 156 en 158 rondsels onder de boutkop monteren.
De bouten in de spanmoer dienen aan de drukzijde gelijk te liggen met de spanmoer, het uitsteken van de
bouten is niet toegestaan (zie afbeelding 29).
Alle onderdelen dienen zonder onderlinge afstand gemonteerd te zijn.
!
Daarna de spanmoer terugdraaien tot een spleet van 1 - 2 mm voorhanden is (zie afbeelding 29).
De in afbeelding 31 aangeduide drukbouten handvast aanschroeven.
Deze (zie afbeelding 31) met het halve aandraaimoment naar tabel 11 en daarna met het volle
aanhaalmoment vastzetten naar tabel 11 aantrekken.
De bouten ieder om beurt in meerdere halen v.astdraaien tot het aanhaalmoment op tabel 11 bereikt is.
De bout tegen verdraaiing zekeren (zie afbeelding 32)
De boutkop mag naar montage niet rusten op het onderliggende spanmoeroppervlak
!
(afbeelding 30).
Alle spanmoeren volgens bovenstaand proces vastzetten.
Lamellenparket

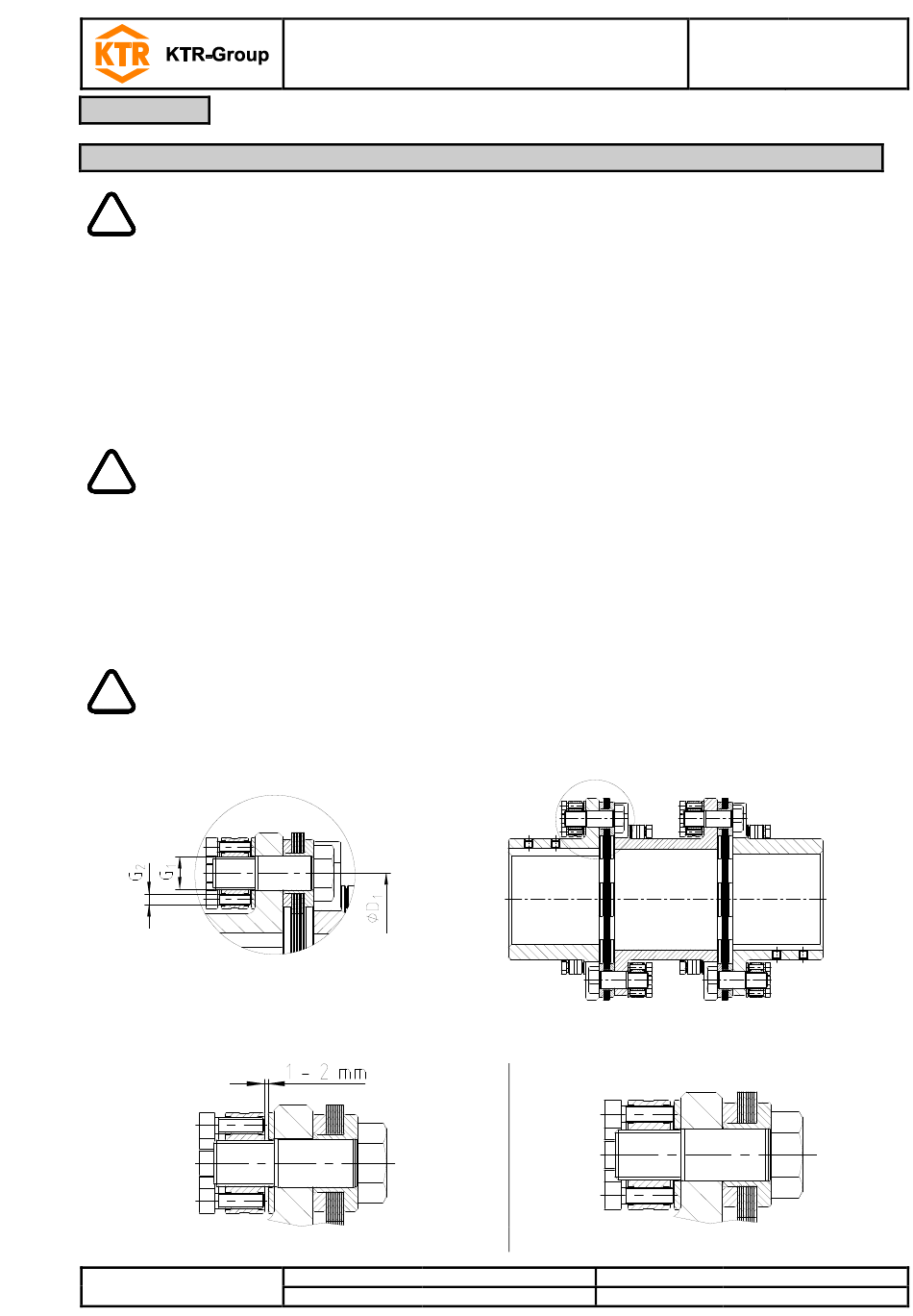

Afbeelding 28: Montage van de lamellenpakketten RADEX
Afbeelding 29
Waarschuwingsopmerking
ISO 16016 in acht nemen.
RADEX
Gebruikers-/montagehandleiding
Getekend:
17-7-2018 Pz/Ul
Gecontroleerd:
25-7-2018 Pz
®
-N
®
-N grootte 136 - 336 en 138 - 338
®
-N grotte 136 - 336 en 138 - 338
Afbeelding 30
Vervanging voor:
Vervangen door:
KTR-N
47110 NL
Blad:
20 van 30
Uitgave:
23
KTR-N d.d. 17-11-2017
