4 Aansluitinstructies
4.1 Voeding
4.2 Communicatie met Climatix
Gebruik en onderhoud
ThermoCooler HP
DSTCH.191101.02.nl-BE

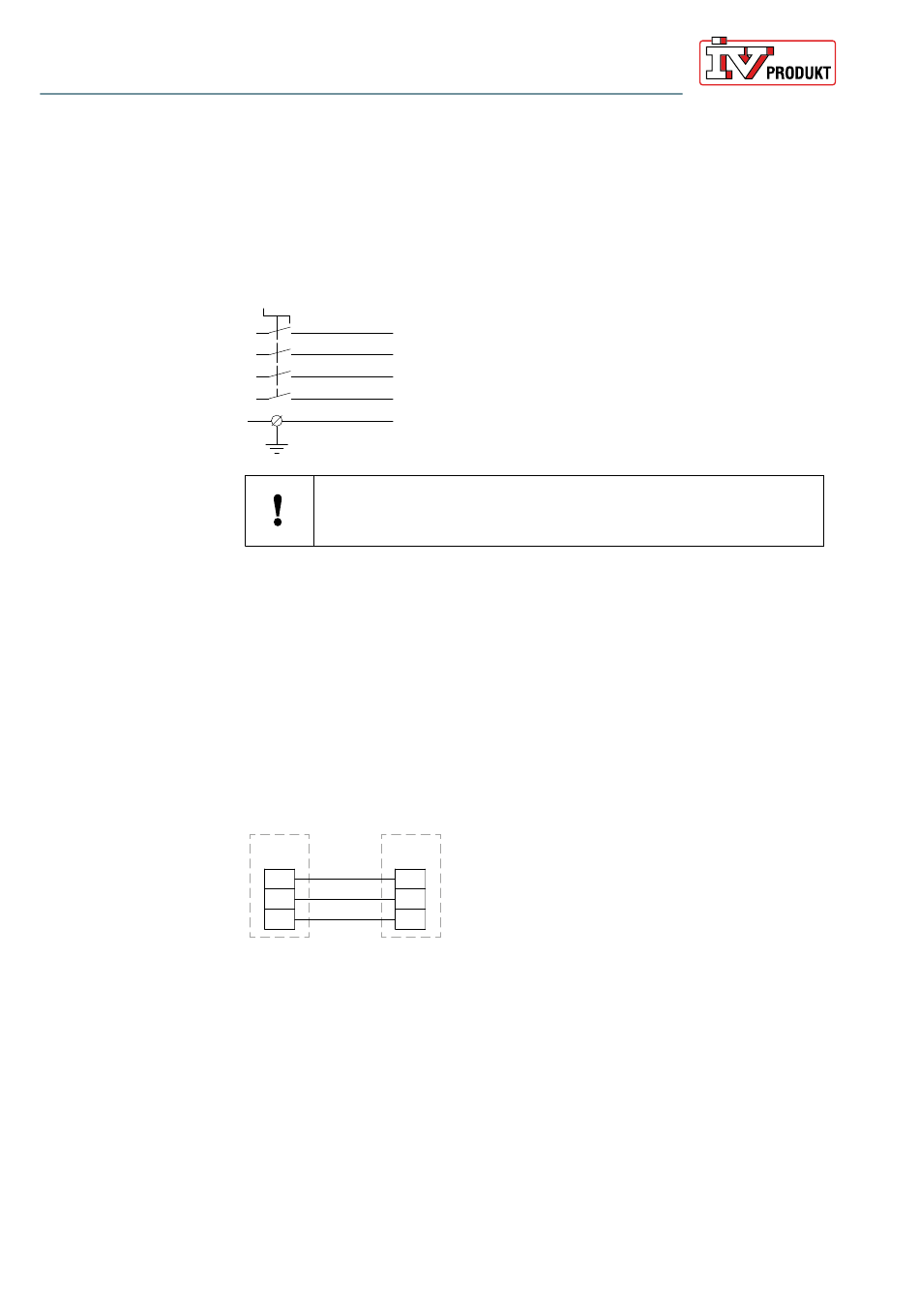

De koelwarmtepomp heeft een aparte voeding volgens onderstaand schema.
Zie "8 Technische gegevens" pagina 22 voor aanbevolen beveiliging .
MS1
1
2
3
4
5
6
7
8
LET OP!
Er mag geen aardlekschakelaar worden gebruikt omdat de unit
een ingebouwde frequentieregelaar heeft.
In het geval dat men ervoor kiest om een aardlekschakelaar te gebruiken, wordt
een aardlekschakelaar van 300 mA, type B aanbevolen, speciaal bestemd voor
frequentieregelaars.
Aardlekschakelaar van 300 mA, type B, betekent brandbeveiliging – geen
persoonsbeveiliging.
Communicatie met het Climatix bedieningssysteem van het
luchtbehandelingsaggregaat (Envistar Flex) gaat via Modbus. De verbinding
tussen Carel en Climatix gaat met voorgeïnstalleerde snelcontacten.
Thermo-
Envistar Flex
Cooler HP
control cabinet
Carel
Climatix
Modbus
J6
RS485
Green
–
Yellow
+
Grey
0
GND
Principeschema voor communicatie tussen Carel en Climatix via Modbus
Continue productontwikkeling kan leiden tot veranderingen zonder voorafgaande kennisgeving.
L1
VOEDING
L2
3×400V~50Hz
L3
N
PE
BEDIENING
0-10 V=
ALARM COMPRESSOR
(SLUIT BIJ ALARM)
VERGRENDELING
VAN DE TF EN FF
B-
A+
REF
