ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
▪
Waterdruk – Ruimteverwarming/-koelingscircuit. De maximumwaterdruk
bedraagt 3 bar (=0,3 MPa). Voorzie gepaste veiligheden in het watercircuit om
ervoor te zorgen dat de maximumdruk NIET overschreden wordt. De waterdruk
moet minstens 1 bar (=0,1 MPa) bedragen om te werken.
▪
Watertemperatuur. Alle geplaatste leidingen en leidingtoebehoren (kleppen,
verbindingsstukken enz.) DIENEN bestand te zijn tegen de volgende
temperaturen:
INFORMATIE

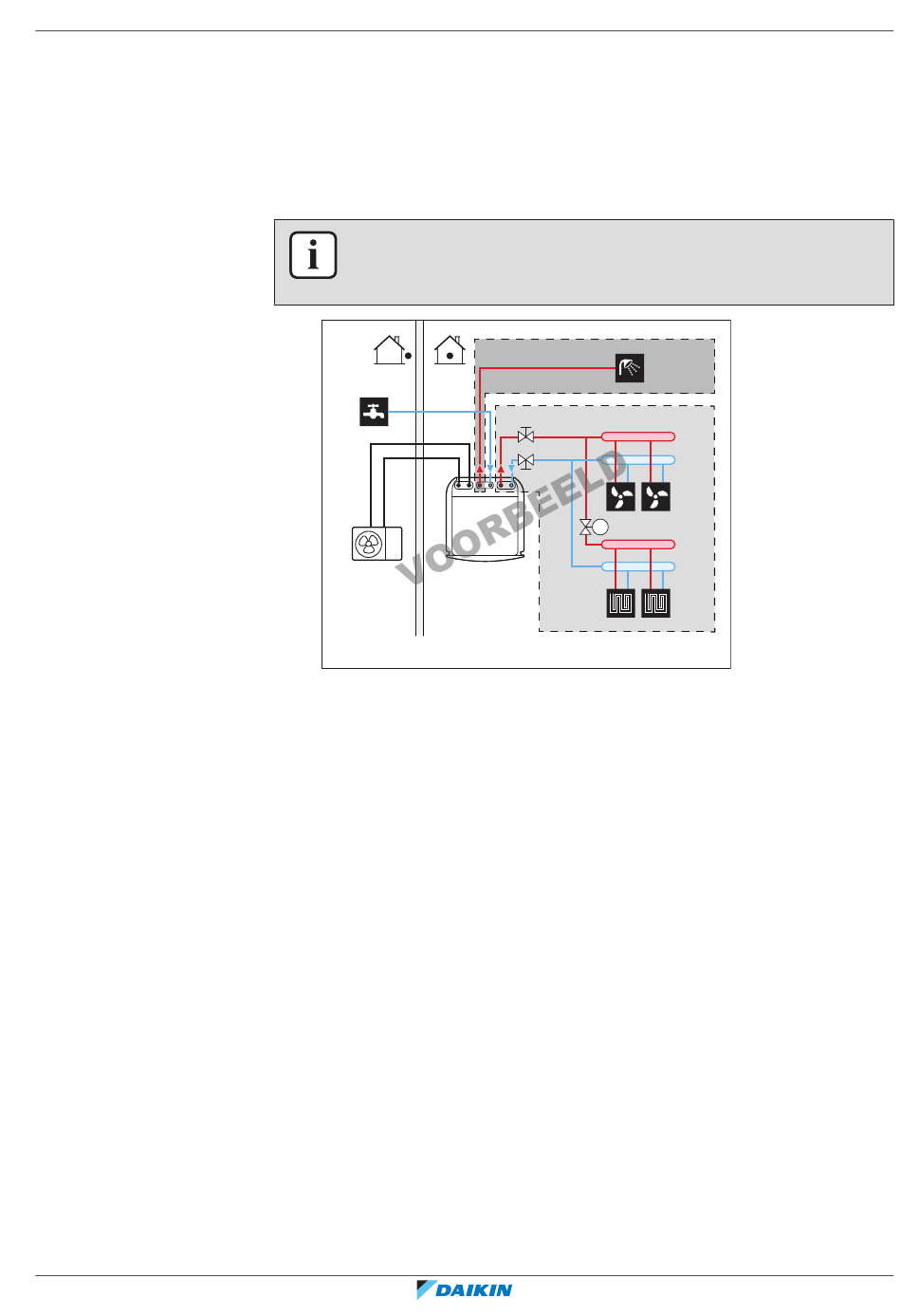

De volgende afbeelding is slechts een voorbeeld en komt mogelijk NIET volledig
overeen met de lay-out van uw systeem.
(*) Maximumtemperatuur voor leidingen en accessoires
▪
Aftappen – Lage punten. Voorzie aftappunten op alle lage punten van de
installatie om het watercircuit volledig te kunnen aflaten.
▪
Aftappen – Overdrukveiligheidsklep. Sluit de afvoerslang correct aan op de
afvoer om te voorkomen dat er water uit de unit wordt gemorst. Zie
afvoerslang op de afvoer
▪
Ontluchtingspunten. Voorzie ontluchtingspunten op alle hoge punten van de
installatie; deze punten moeten voor onderhoud gemakkelijk bereikbaar zijn. De
binnenunit is voorzien van twee automatische ontluchtingskleppen. Controleer
of deze ontluchtingskleppen NIET te hard zijn vastgedraaid, zodat het
watercircuit automatisch ontlucht kan worden.
▪
Onderdelen met een zinklaag. Gebruik NOOIT onderdelen met een zinklaag in
het watercircuit. Aangezien het interne watercircuit in de unit uit koperen buizen
bestaat, kan anders overmatige corrosie optreden.
▪
Niet-koperen metalen leidingen. Wanneer ook niet-koperen metalen leidingen
gebruikt worden, isoleer dan elke koperen leiding goed van elke niet-koperen
leiding, zodat ze NIET met elkaar in contact kunnen komen. Dit, om galvanische
corrosie te vermijden.
▪
Klep – Omschakeltijd. Wanneer een 2-wegklep of 3-wegklep in het watercircuit
gebruikt wordt, moet de maximale omschakeltijd van de klep minder dan
60 seconden bedragen.
▪
Warmtapwatertank – Capaciteit. Om geen watergebrek te hebben, is het
belangrijk dat de opslagcapaciteit van de tank voor warm tapwater groot genoeg
is om aan de dagelijkse behoefte aan warm tapwater te voldoen.
8
Installatie van de leidingen
|
M
4
aansluiten" [
87].
89°C (*)
60°C (*)
"7.4.4 De
Uitgebreide handleiding voor de installateur
107
