Onderhoud
6) Verwijder met behulp van een pers en blokken van gelijke grootte de voorste en achterste
lagers samen met het lagervulstuk. Voorkom schade aan de assen door beide uiteinden te
beschermen (Afbeelding 48). De lagers zijn via een perspassing op de as bevestigd en moeten
met behulp van een pers worden verwijderd.
Montage
1) Maak alle onderdelen die opnieuw worden gebruikt schoon voor montage. Breng een dun
laagje smeermiddel aan op het gebied van de as waar het voorste lager komt te zitten. Plaats
de as overeind in de pers, zodanig dat het rotoruiteinde naar beneden is gericht (Afbeelding
49). Er worden voor alle modellen kogellagers gebruikt behalve bij de serie AL40. Bij de serie
AL40 is het van belang dat er geen onderdelen van het lager worden verwisseld, aangezien
alle lagers worden geproduceerd als sets en zo worden gemonteerd dat ze een exacte totale
lengte hebben. Open het nieuwe voorste lager en plaats dit op de as samen met het vulstuk
van het lager (Afbeelding 49, B). Het lager en het vulstuk moeten zijn uitgelijnd voordat u deze
op de as perst. Pers met behulp van een mof die rust op het vulstuk van het lager en over de
as beweegt, het lager op zijn plaats totdat dit tegen de schouder van de as zit. U kunt een
A
vulplaatje gebruiken om ervoor te zorgen dat het lager volledig op de asschouder rust
(Afbeelding 49, C).
Pagina 32
Onderhoud tandwielkast
Lagerv
ulstuk

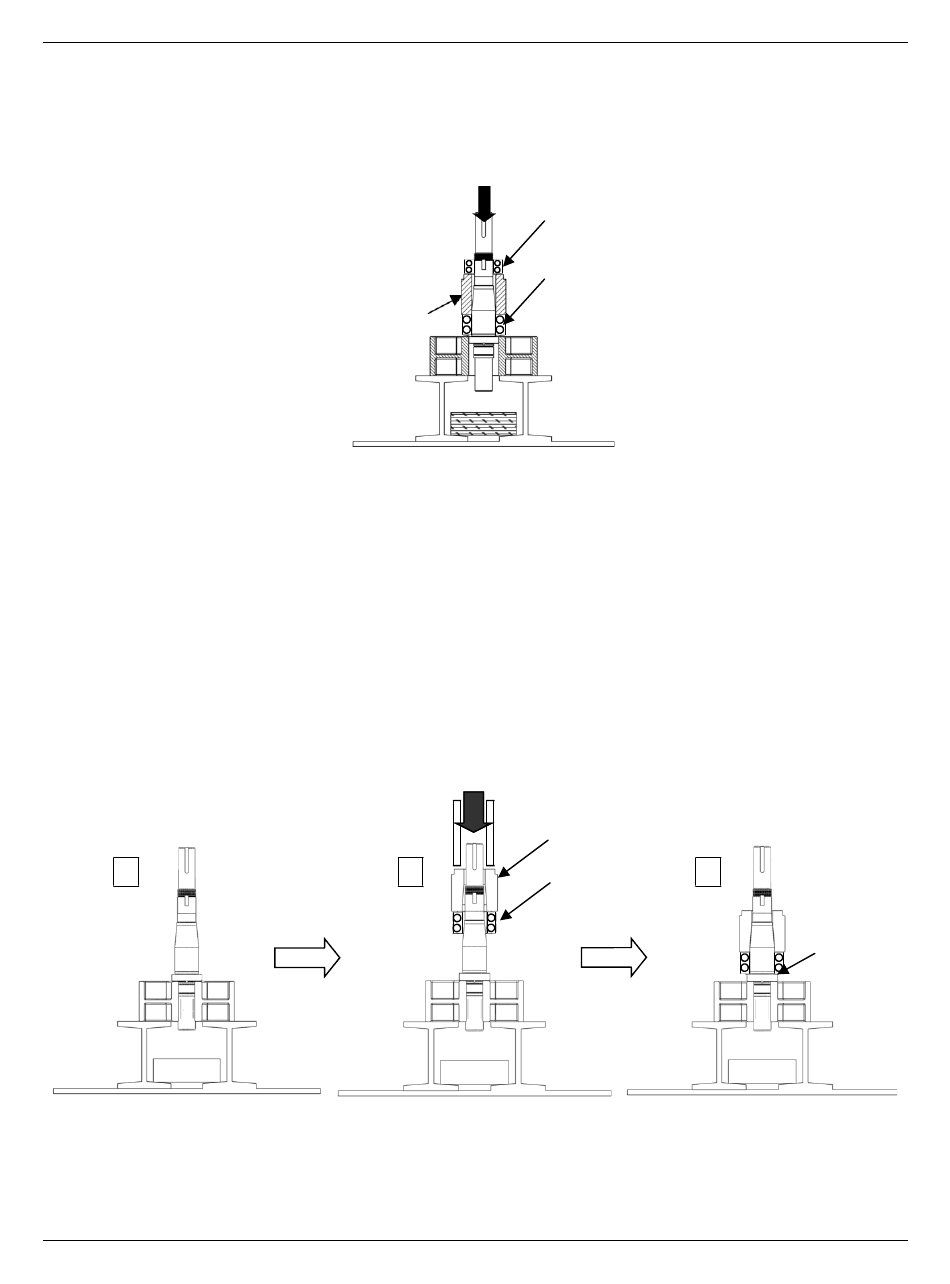

Afbeelding 48: Lagers en mof
verwijderen van as
B
Afbeelding 49: Voorste lager op as persen
Ampco Pumps Company
Achters
te lager
Voorste
lager
Lagerv
ulstuk
C
Voorste
lager
Handleiding M-001- E 3.2019 AL-serie Ampco Pumps
Company
Controleer
zitting met
vulplaatje
