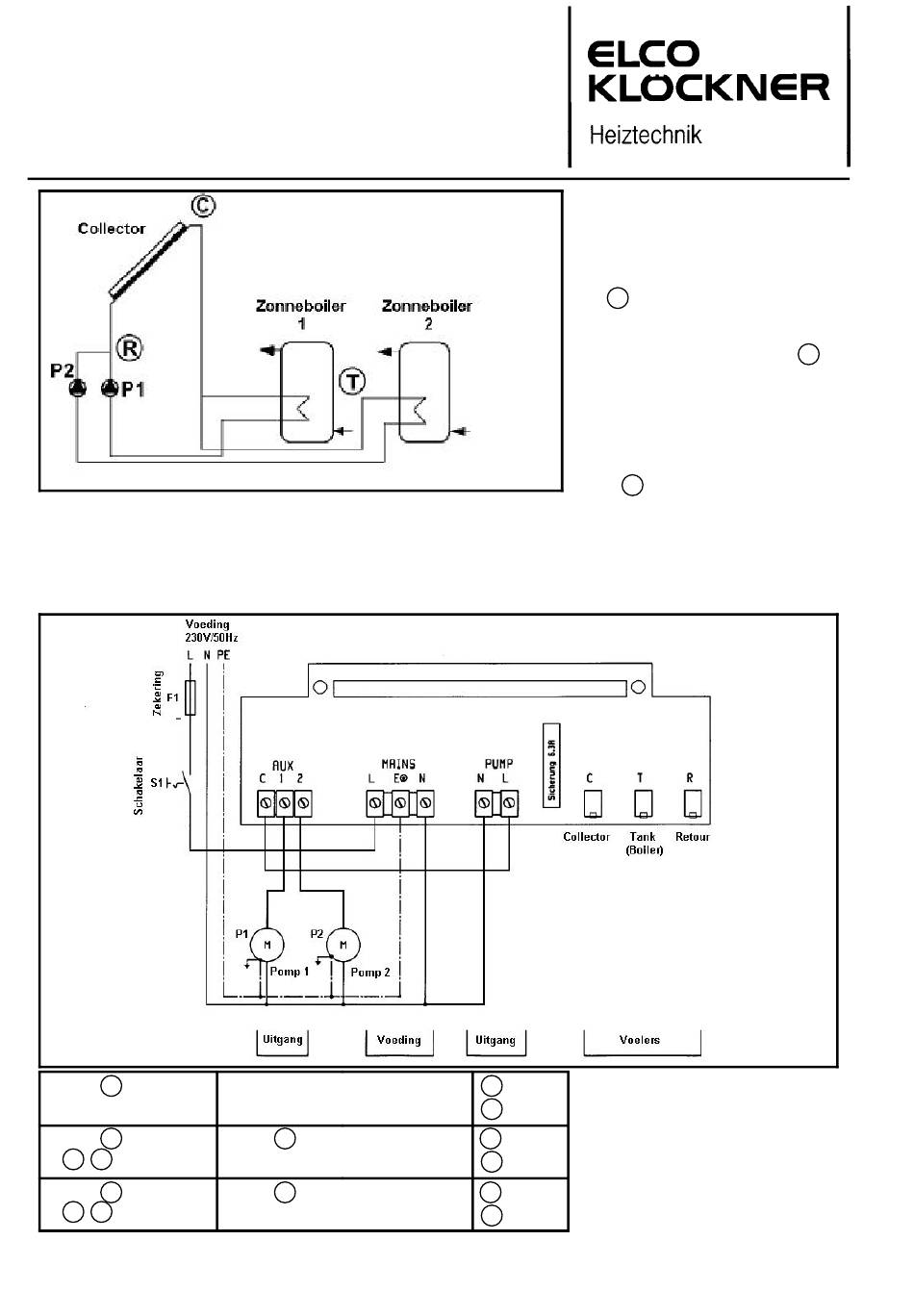

Systeemvariante regelaar SMT 100
Twee boilersysteem
met twee pompen
Wanneer C < TC
Wanneer C > TC
En C - R > ∆ ∆ T
Wanneer C > TC
En C - R > ∆ ∆ T
8
AUX1 = AAN
AUX2 = UIT
Wanneer T < TT
AUX1 = AAN
AUX2 = UIT
Wanneer T > TT
AUX1 = UIT
AUX2 = AAN
Werking van de 2 -boilerregeling
met twee pompen
Het systeem beschikt over twee ver-
bruikers (b.v. warmwaterboiler en ver-
warmingsbuffer). Is de boilertempera -
tuur T van boiler 1 lager dan de inge-
stelde waarde TT, dan wordt boiler 1
geladen, d.w.z. P1 werkt, P2 is uitge-
schakeld. Is de boilertemperatuur T
van boiler 1 hoger dan de ingestelde
waarde TT, dan wordt boiler 2 gela-
den, d.w.z. P2 werkt en P1 staat stil.
Opgelet:
Bij 2-boilersystemen moet de retour-
voeler R in de gemeenschappelijke
retour naar de collector worden aange-
bracht.
Om frequent aanslaan en warmtever-
liezen van de installatie te vermijden
moet de minimale collectortemp. TC
van 20 naar 35°C worden opgetrokken
P1 = UIT
Elektrische aansluiting
• Een brug van aansluiting MAINS L naar
P2 = UIT
AUX C leggen.
• P1 en P2 volgens aansluitplan bedraden.
P1 = AAN
• De netaansluiting gebeurt via de aansluiti n-
P2 = UIT
gen 'MAINS'.
P1 = UIT
• Pompen aarden.
• Bovendeel van het regelapparaat op de
P2 = AAN
sokkel plaatsen en met twee schroeven
vastmaken.
