Aansluiting - Victron Energie Atlas Combi 24/1800 Gebruiksaanwijzing

Verberg thumbnails
Inhoudsopgave

Advertenties

aansluiting

afstandsbediening
AC uitgang
aansluiting
AC ingang
aansluiting
zekering 1
zekering 2
Zekering
: Zekering 1 (F1) = 20 AT
: Zekering 2 (F2) = lader zekering 16 AT
: zekering 3 (F3) = start accu zekering 10 AT
Afstandsbediening
: voor aansluitingen afstandsbediening zie tek.nr. AC03007N
Jumper
1. verwijder jumper
2. sluit accu aan
3. groene LED brandt?
4. plaats jumper
Waarschuwing
: dit apparaat is NIET beveiligd tegen ompoling !!
© victron energie b.v.

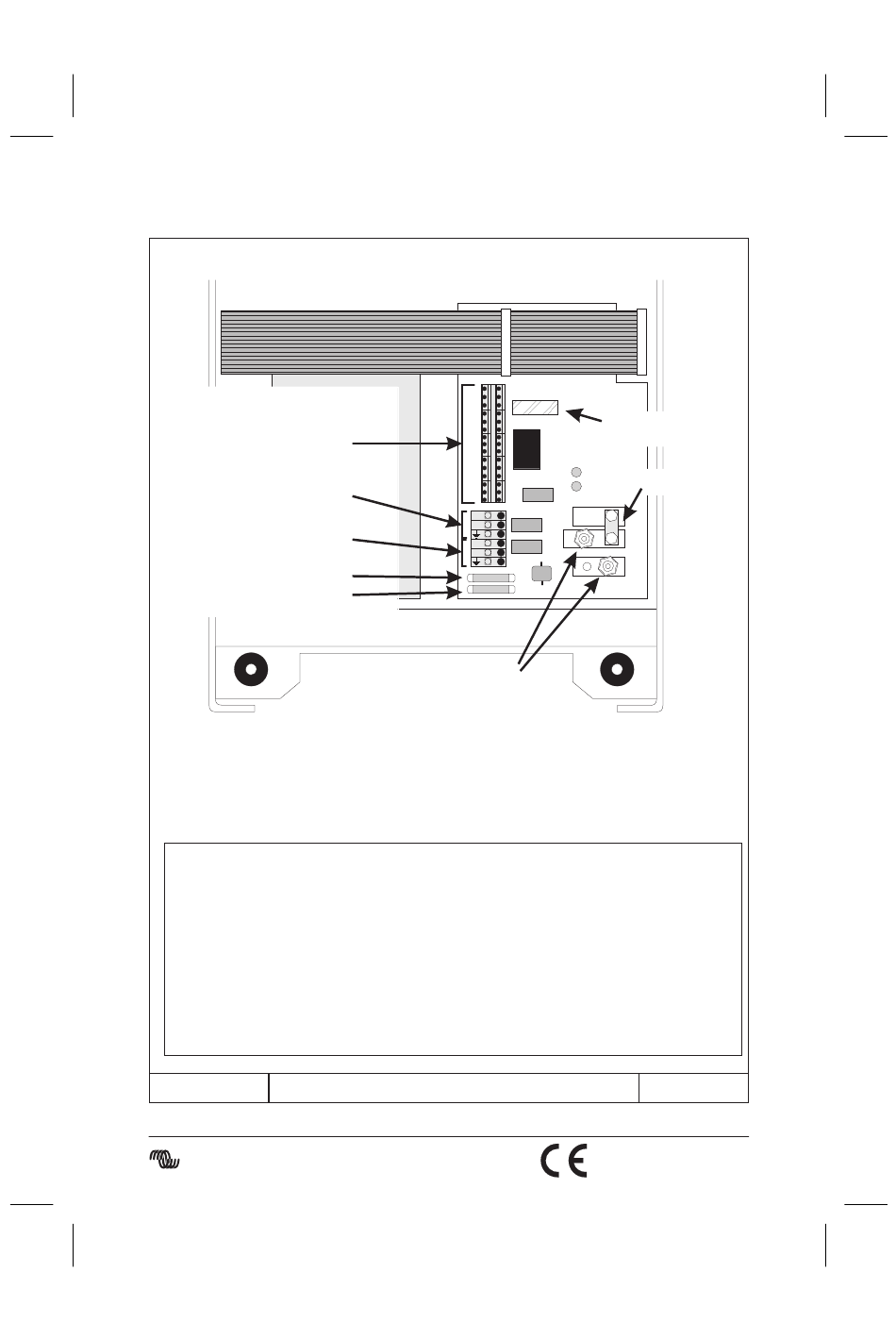

Victron Atlas Combi, 12/1100, 12/1500 & 24/1800 aansluitingen
victron energie
L1
N
L1
N
DC aansluiting
gebruiksaanwijzing
start accu zekering
WRONG
Jumper
RIGHT
-
+
tek. nr.: AC03009n
datum : 071195
revision nr.: 0001
91
