Gebruik van de verwarmingsinstallatie
7.2
Overzicht van de gebruikerselementen
7.2.1
Functies van het apparaat
We zullen u kort kennis laten maken met de belangrijkste
kenmerken van de ketel mTronic 7000 EU
- Elektrische ketel mTronic 7000 EU bevat alle elementen die
nodig zijn in een kleine stookruimte.
- In tegenstelling tot eerder bekende modellen, heeft dit model
veel geavanceerde functies die het niet alleen gemakkelijker
maken om met het apparaat te werken, maar ook een
langere levensduur en een veiligere werking van het
apparaat bieden.
- De temperatuursensoren en sensoren van de hydraulische
druk van het water in de installatie monitor veranderen in het
systeem en sturen informatie naar de processor die ze
verwerkt en de ketel op basis van die informatie controleert.
- Communicatie
van
(installateurs) met het apparaat wordt vergemakkelijkt en
verbeterd door middel van een display met alle essentiële
parameters van het apparaat en het systeem zelf.
- De Setup wordt vergemakkelijkt en uitgevoerd door vier
knoppen die zich net onder het scherm bevinden.

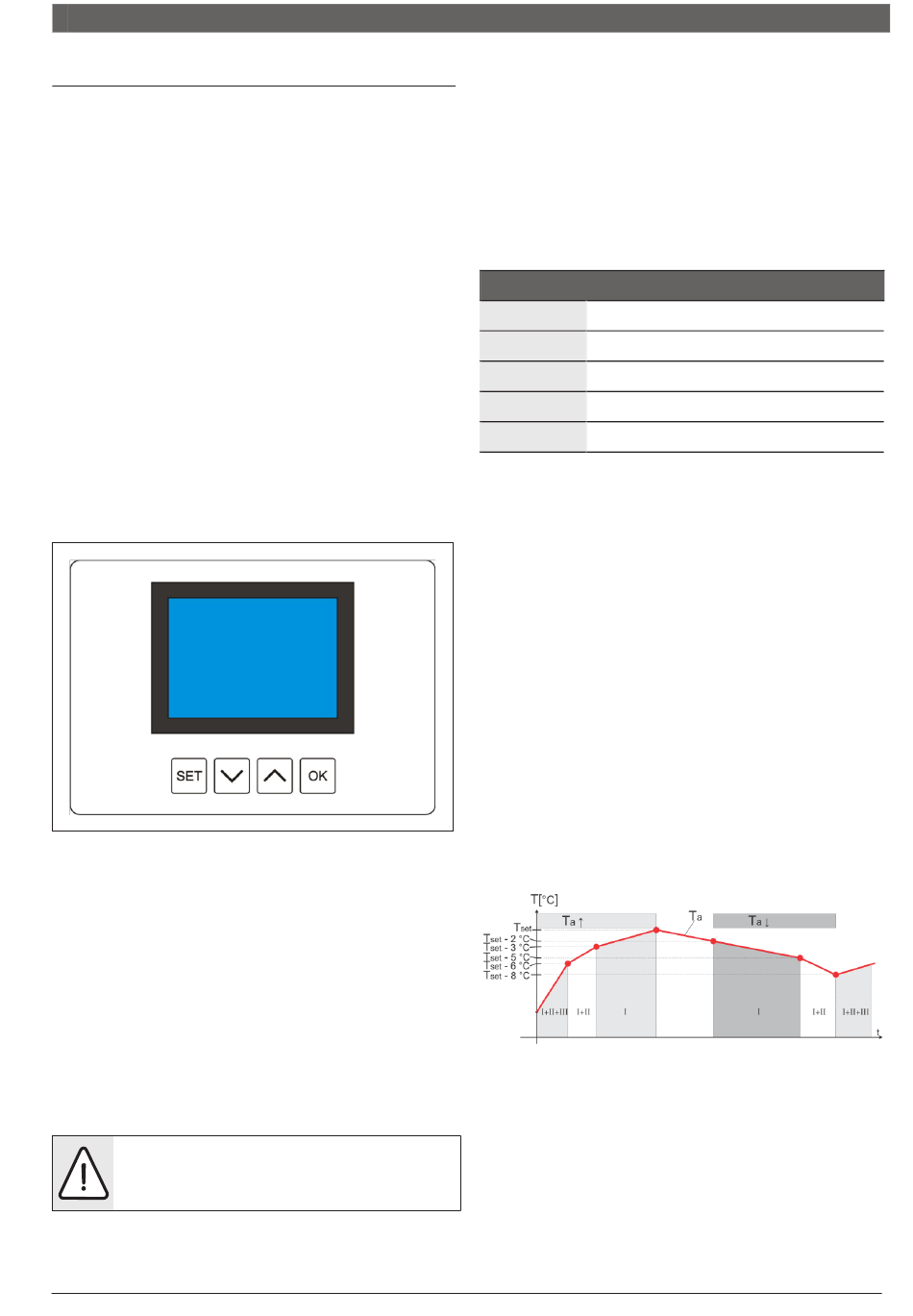

Afbeelding 10a: display en drukknoppen
7.2.2
Basisinstellingen
- Het is noodzakelijk om de bedrijfsdruk in te stellen op 1.2 bar
(+ 0.4) voor normale werking van het apparaat bij het vullen
en ontladen van lucht uit het verwarmingssysteem.
- Als de bedrijfsdruk kleiner is dan 0.8 bar, verschijnt er een
waarschuwing op het display (zie tabel 3 waarschuwingstekens)
en als de bedrijfsdruk blijft dalen en daalt onder 0.4 bar, zal de
boiler worden uitgeschakeld met de foutinformatie op het display.
- Als de bedrijfsdruk groter is dan 2.2 bar, verschijnt er een
waarschuwing op het display en als deze groter is dan 2.6
bar, zal de boiler worden uitgeschakeld met de foutinformatie
op het display.
Opgelet!: Als de bedrijfsdruk blijft toenemen, zal de
mechanische veiligheidsklep open gaan bij 3 bar en
laat een deel van het water los van de ketel, totdat
de druk daalt tot de toegestane waarde.
-
De circulatiepomp is een hoog rendement
Mikoterm GPA15‐7.5 Ⅲ Pro Z178 (zie meer in
43/SC /
hoofdstuk 11).
gebruikers
en
servicetechnici
Wilo-Para MSL/6-
De ketel kan werken in vier (4) modussen.
1 Verwarming
2 Bereiding van sanitair water
3 Verwarming en sanitair water
4 Beschermingsmodus voor bevriezing
7.2.3
Verwarmingsmodus
- Afhankelijk van de kracht van de ketel kan het vermogen in
stappen worden aangepast.
Vermogen ketel
6kW
2 + 2 + 2
9kW
1,5 + 1,5 + 1,5
12kW
2 + 2 + 2 + 2 + 2 + 2
18kW
2 + 2 + 2 + 2 + 2 + 2 + 2
24kW
2,7+2,7+2,7+2,7+2,7+2,7+2,7+2,7+2,7
Tabel 6: vermogen en stappen
- De verwerker zorgt voor:
- Gelijkmatige belasting van fasen, ongeacht het vermogen
waarop de ketel is ingesteld.
- Gelijkmatige belasting van schakelrelais en elementen.
- Indien nodig worden de relais en elementen die langdurig zijn
ingeschakeld uitgeschakeld, en relais en elementen die
inactief waren schakelen in plaats daarvan in.
- Op deze manie is het elektriciteitsnet symmetrisch beladen,
en weken alle elementen van de ketel gelijk, waardoor een
langere levensduur van het apparaat ontstaat.
Bedrijfstemperatuur
- Is ingesteld in stappen van/van 1 °C
- Het bedrijfstemperatuurbereik varieert van 10 °C tot 80 °C
Inschakelen en uitschakelen van de warmte elementen
-
Wordt periodiek uitgevoerd met intervallen van 3 seconden
met de verdeling van het vermogen in drie (3) groepen die
temperaturer-verschuiven met 3 °C.
Het overzicht van het in-en uitschakelen wordt gegeven in
afbeelding 10b.
Afbeelding 10b: Schakel de elementen in en uit
set – SET waarde van temperatuur;
T
T
a – Huidige temperatuur;
T
a↑ - de temperatuur stijgt;
T
a↓ - de temperatuur daalt;
I
– verwarmingsgroep nr. 1
II
– verwarmingsgroep nr. 2
III
– verwarmingsgroep nr. 3
stappen (kW)
+
1,5 + 1,5
+
1,5
+ 1,5
+ 2 + 2
om het vermogen
aan te passen
