Elektrische aansluiting
5.2
Kabel aansluiten
-
De verbinding wordt uitgevoerd volgens het installatieschema
in afbeelding nummer 7.
-
In plaats van de conventionele reguliere klem voor het
aansluiten van de voedingskabel, zijn er driepolige
automatische
zekeringen
voedingskabel wordt geïntroduceerd.De driepolige set van
automatische zekeringen is opgewaardeerd met een externe
spannings trigger, zodat er een veiligheidsschakeling wordt
bereikt die, naast kortdurende elektriciteits bescherming,
reageert op thermische overbelasting (het signaal van de
veiligheidsthermostaat activeert de spannings trigger) en
onderbreekt tegelijkertijd de toevoer van alle drie de fasen in
het apparaat.
-
De fasegeleiders zijn aangesloten op een driepolige
zekering (L1, L2, L3)
Opgelet! Bij het aansluiten van de fasegeleiders,
moet u de schroeven in de automatische zekeringen
goed aanschroeven om de best mogelijke verbinding
tussen de kabel en de klem te bereiken.
.

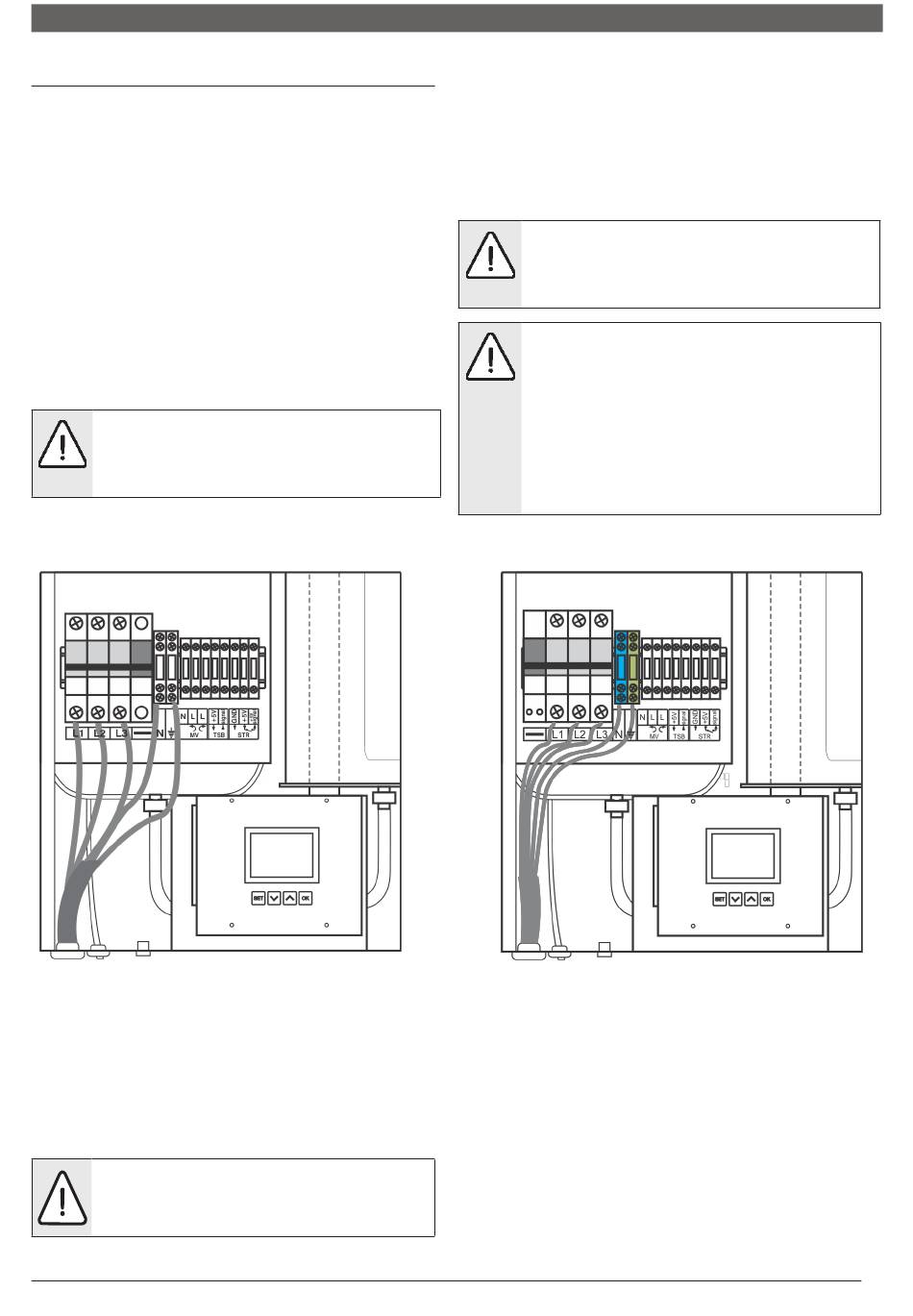

Afbeelding 7a:
ETI zekeringen
aansluitschema van de stroomkabel
- Bij het introduceren van een voedingskabel in de ketel, door
een van de geselecteerde set van ingangen voor de
invoering, leidt de kabel voorzichtig naar de driepolige
automatische zekeringen om te voorkomen dat de kabelsets
in het apparaat beschadigen.
Opmerking! De aansluiting van dit apparaat
moet worden uitgevoerd door een persoon die
gekwalificeerd is om dit soort werk uit te voeren.
in
de
ketel,
waarin
-De neutrale (nul) lijn is aangesloten op de corresponderende
reguliere klem (N). De reguliere klem de van nullijn is blauw.
-Sluit de lijn voor aarding aan op de reguliere klem die is
gemarkeerd met het teken voor aarding. De reguliere klem
de
van de lijn voor de aarding van het apparaat is groen en geel.
Opmerking: de externe spannings trigger is in de fabriek
aangesloten binnen de veiligheidsset van het apparaat en
er wordt daarna geen kabel op aangesloten.
Opmerking: de kamerthermostaat is aangesloten op
de extra normale klemmen (5V, IN) en het onderbreekt
de spanning van 5V DC die afkomstig is van het
processor paneel van de ketel.
- Kamerthermostaat is alleen nodig als de ketel wordt
gebruikt voor verwarming en voor de bereiding van
sanitair water. In enkel de verwarmingsmodus is een
kamerthermostaat niet nodig, maar het wordt
aanbevolen om energie te besparen.
Afbeelding 7b:
aansluitschema van de stroomkabel
-
Wanneer u klaar bent met de aansluiting van de
voedingskabel en kamerthermostaat, is het noodzakelijk
om de zekeringsset samen met de externe spannings
trigger op te tillen voordat u het apparaat sluit, wat is
voordat u de voorkap installeert, om de stroom toevoer
naar de boiler te verzekeren.
NOARK zekeringen
