EV-laadkabelmontage (alleen versie met vaste kabel)
Deze sectie is enkel relevant als de EV Wall Home geleverd wordt met een vaste kabel. Als
je een versie met een socket hebt, ga dan door naar de volgende sectie.

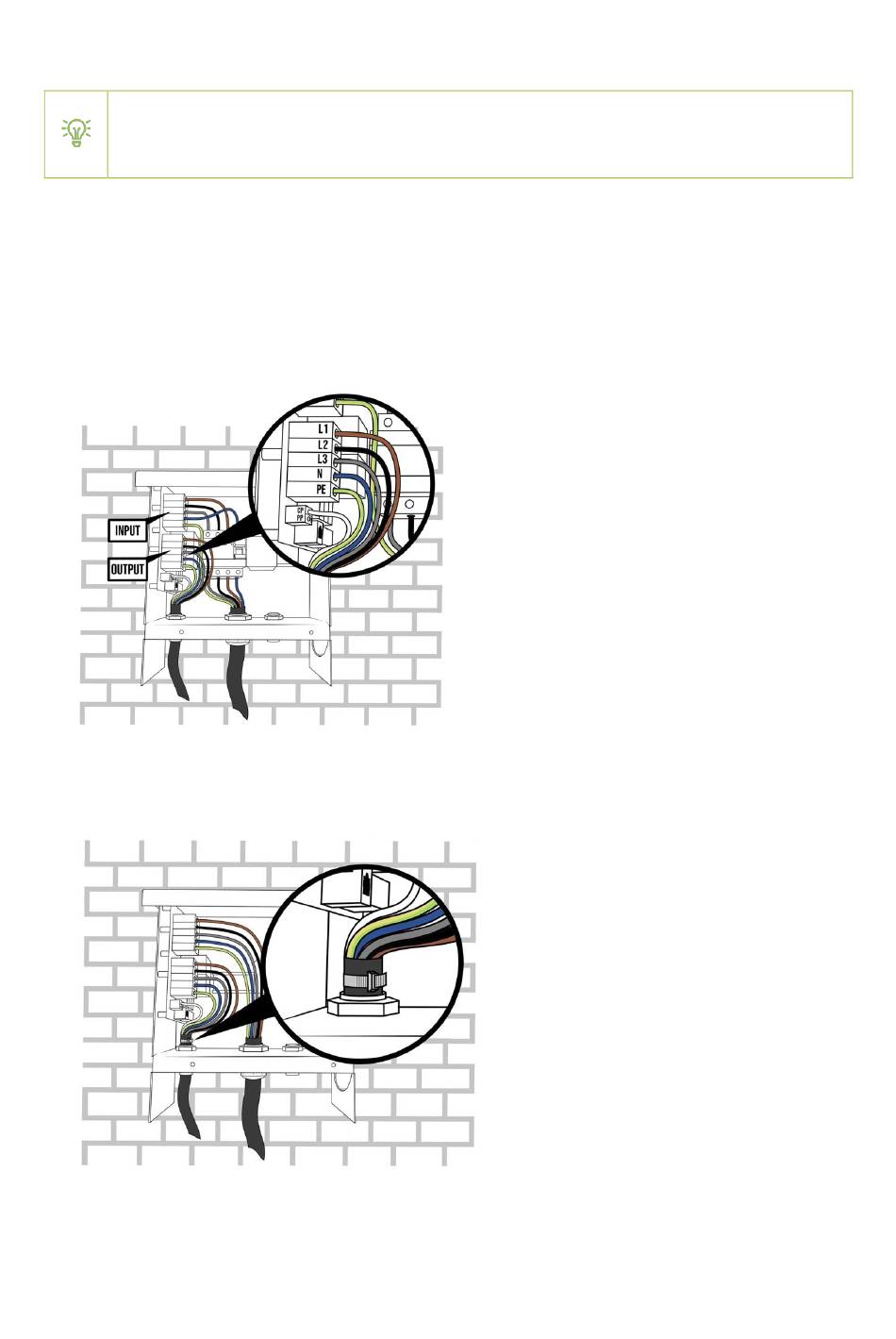

a. Schuif de vaste laadkabel door de linker M32-kabelschroefverbinding en monteer de
voedingsdraden op het aansluitblok aan de onderkant van het relaisbord. Dit deel van het
relaisbord is gelabeld als 'Output'. Markeringen voor L1, L2, L3, N en PE zijn te vinden op het
relaisbord.
b. Vergeet vervolgens niet de kleine witte CP-gegevenskabel op de CP-aansluiting aan te sluiten.
c. Bevestig de kabelbinder voor trekontlasting op de laadkabel nadat deze de M32-
kabelschroefverbinding is ingegaan.
Smappee EV Wall Home – Installatiehandleiding – Nederlands
20
