Aansluiting stroomvoorziening voor EV Wall Home socket en laadkabel
a. Schuif de voedingskabel door de middelste kabelschroefverbinding.
b. Snijd de voedingskabels op de juiste lengte en breng de adereindhulzen aan op elke geleider als
er gestrande kabels worden gebruikt.
c. Meet de weerstand van het aardingscircuit en controleer of deze binnen acceptabele grenzen
ligt. Installeer indien nodig een aardingspunt dichter bij het laadstation.

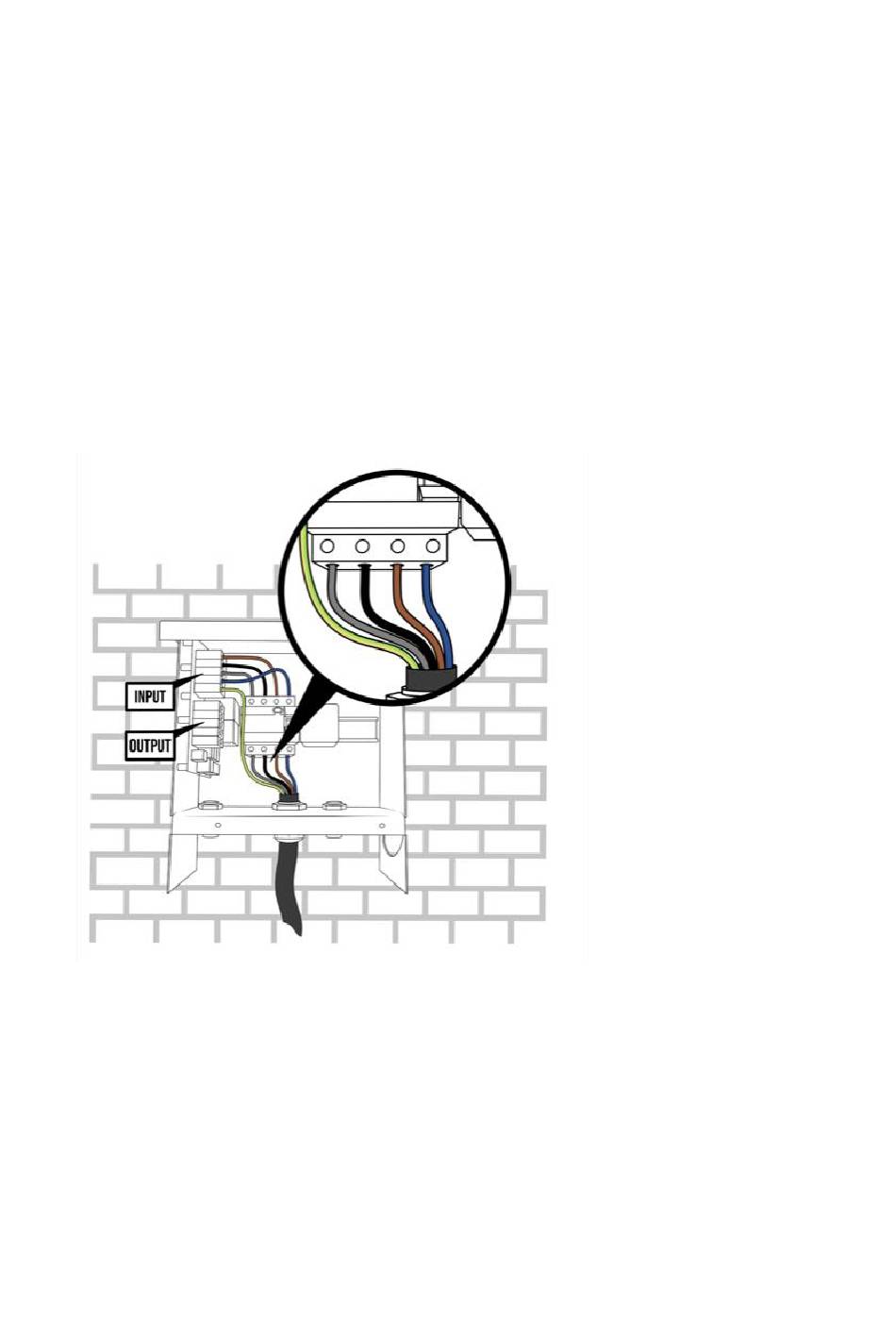

d. Sluit elke voedingskabel aan op de geïntegreerde differentiële beveiliging van 30 mA.
Zorg ervoor dat je de juiste volgorde van aansluiten aanhoudt. Van links naar rechts zou dit
moeten zijn: L3 (grijs), L2 (zwart), L1 (bruin) en N (blauw).
De PE is rechtstreeks aangesloten op het relaisbord aan de ingangszijde.
Als je een enkelfasige voeding hebt, hoef je alleen L1, N en PE aan te sluiten.
Smappee EV Wall Home – Installatiehandleiding – Nederlands
18
