Breng het bevestigingsraam (3) aan op het
afdekraam (4).
Let op: Bij de eerste montage is een ver-
hoogde aandrukkracht vereist.
Druk de draadloze module (2) in het beves-
tigingsraam (3).
Breng de wippen (1) aan.
Schroefmontage (afbeelding 2)
Monteer de bodemplaat (5) op een appa-
raatdoos of rechtstreeks op de wand.
Schuif de batterij met de vinger in de
draadloze module (2).
Druk het afdekraam (4) op de bodemplaat.
Breng het bevestigingsraam (3) aan op het
afdekraam (4).
Let op: Bij de eerste montage is een ver-
hoogde aandrukkracht vereist.
Druk de draadloze module (2) in het beves-
tigingsraam (3).
Breng de wippen (1) aan.
Inbedrijfstelling
Bij Secure-bedrijf (voorwaarden):
- Veilige inbedrijfstelling is in de ETS geacti-
veerd.
- Apparatencertificaat ingevoerd/ingescand
of toegevoegd aan het ETS-project. Het is
raadzaam om voor het scannen van de QR-
code een camera met een hoge resolutie te
gebruiken.
- Alle wachtwoorden documenteren en vei-
lig bewaren.
Fysiek adres en applicatieprogramma pro-
grammeren
I
Let op
Projectplanning en inbedrijfstelling
met ETS vanaf versie 5.7.7.
De inbedrijfstelling via USB is in de
technische documentatie beschre-
ven.
De programmeertoets (11) bevindt zich in het
midden tussen de twee bedieningswippen
(zie afbeelding 4).
Voorwaarde: De batterij is geplaatst en het
apparaat is klaar voor gebruik.
Programmeermodus activeren: Druk op de
programmeertoets (11) .
De programmeer-led (9) brandt rood. Pro-
grammeermodus is geactiveerd.
Fysiek adres en applicatieprogramma pro-
grammeren.
De programmeer-led (9) gaat uit. Fysiek
adres is geprogrammeerd.
Het apparaat is klaar voor gebruik.

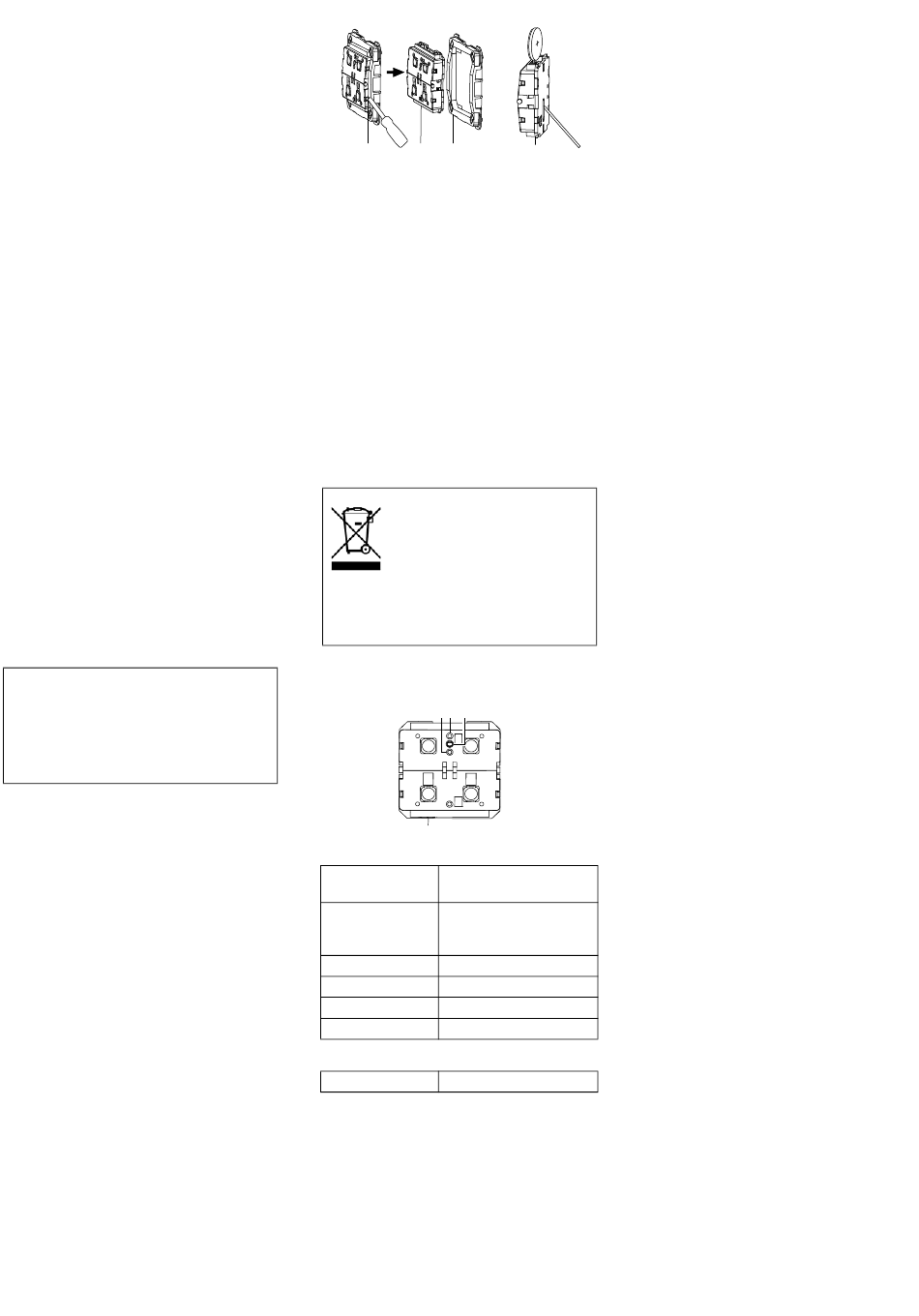

Batterijen vervangen
(afbeelding 1,2)
Verwijder de wippen (1).
8
2
3
3
Wrik de draadloze module (2) met bijv. een
schroevendraaier rechts of links (8) los uit
het bevestigingsraam (3).
Schuif de batterij door de opening aan de
achterkant van de draadloze module (2) uit
het apparaat met een niet-geleidend ge-
reedschap.
Schuif de nieuwe batterij er met de vinger
in. Let op de polariteit!
(afbeelding 1,2)
Druk de draadloze module (2) in het beves-
tigingsraam (3).
Breng de wippen (1) aan.
Batterijen afvoeren
Lege batterijen onmiddellijk verwi-
jderen en milieubewust afvoeren.
Batterijen niet bij het huisvuil
gooien. Informatie over milieu-
bewuste afvoer kunt u krijgen bij
uw gemeente. Volgens de wetteli-
jke voorschriften zijn de eindver-
bruikers verplicht gebruikte batte-
rijen terug te geven.
Ledweergaven (afbeelding 4)
9
10 11
0
A
B
1
12
Programmeer-led (rood)
Brandt
Programmeermodus
actief
Knippert snel
Apparaat niet correct
geladen, bijv. download
afgebroken
Knippert langzaam Gereed voor ontvangst
Knippert 1x
Na een druk op de knop
Knippert om de 5 s Batterijspanning <2,6 V
Uit
Slaapmodus
KNX led (groen)
Knippert
KNX communicatie actief
Resetten naar standaardinstel-
lingen
Voorwaarde: De batterij heeft een spanning
van ten minste 2,6 V.
Verwijder de batterij (zie "Batterij vervan-
gen").
Druk op de programmeertoets (zie afbeel-
ding 4).
Druk opnieuw op de programmeertoets en
houd deze ingedrukt, plaats daarbij de bat-
terij en houd de programmeertoets ten
minste 6 s ingedrukt.
Als alle leds kort knipperen, wordt aange-
geven dat de reset naar de fabrieksinstel-
ling is geslaagd.
Demontage
(afbeelding 1,2)
2
Verwijder de wippen (1).
Trek bij meervoudige afdekramen alle an-
dere opzetstukken eraf.
(afbeelding 3)
• Wrik de draadloze module (2) met bijv. een
schroevendraaier rechts of links (8) los uit
het bevestigingsraam (3).
(afbeelding 1,2)
• Trek het bevestigingsraam (3) voorzichtig
van de bodemplaat (5) met behulp van het
afdekraam (4) om beschadiging van het
afdekraam (4) te voorkomen.
Technische gegevens
KNX medium:
Inbedrijfstellingsmodus: S-Mode
Nominale spanning:
Batterij:
Omgevingstemperatuur: -5 tot +45 ?
Radiofrequentie
Zendvermogen
Zendbereik
in open ruimte:
in gebouwen:
Beschermingssoort:
Conformiteit
Hierbij verklaart Gira Giersiepen GmbH & Co.
KG dat het type van de radio-installatie met
artikelnr. 5178 .. overeenkomt met de richtlijn
2014/53/EU. Het volledige artikelnummer
vindt u op het apparaat. De volledige tekst
van de EU-verklaring van overeenstemming
is beschikbaar onder het volgende interneta-
dres:
www.gira.de/konformitaet
Garantie
De wettelijk vereiste garantie wordt uitslui-
tend aangeboden via de vakhandel.
Een apparaat met gebreken kunt u samen
met een omschrijving van de fout aan de
betreffende verkoper (vakhandel/installatie-
bedrijf/elektrotechnische vakhandel) over-
handigen of portvrij opsturen.
Deze stuurt het apparaat door naar het Gira
Service Center.
RF1.R
DC 3V
1 x CR 2032
868,3 MHz
max. 20 mW /
12 dBM
tot 100 m
ca. 10 m
IP 20
