Draadloze bussysteem
Draadloze multifunctie zender viervoudig
Draadloze multifunctie zender viervoudig
Best. nr. : 0441 00
Bedieningshandleiding
1 Veiligheidsinstructies
De inbouw en montage van elektrische apparaten mag alleen door een elektromonteur
worden uitgevoerd.
Als de handleiding niet wordt opgevolgd, kunnen schade aan het apparaat, brand of
andere gevaren ontstaan.
Knoopbatterijen horen niet in kinderhanden! Indien knoopbatterijen worden ingeslikt,
moet direct een arts worden ingeschakeld.
Explosiegevaar! Batterijen niet in open vuur werpen.
Explosiegevaar! Batterijen niet weer opladen.
Antenne niet inkorten, verlengen of isolatie verwijderen. Apparaat kan beschadigd raken.
Net benodigde aders isoleren en niet verbinding met onderdelen die onder spanning
staan. Het apparaat kan anders beschadigd raken.
Deze handleiding is onderdeel van het product en moet door de eindklant worden
bewaard.

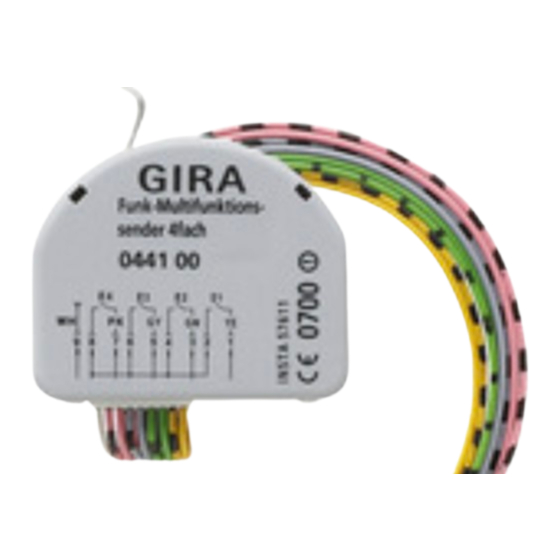

2 Constructie apparaat
(1) Zender
(2) Rode LED
(3) Microschakelaar
3 Functie
Systeeminformatie
Het zendvermogen, de ontvangstkarakteristiek en de antenne mogen om wettelijke redenen
niet worden veranderd.
De reikwijdte van een radiografisch systeem dat bestaat uit zender en ontvanger hangt af van
verschillende factoren.
32535022
10499121
Afbeelding 1
10.08.2016
1/11
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Gira 0441 00
Samenvatting van Inhoud voor Gira 0441 00
- Pagina 1 Draadloze bussysteem Draadloze multifunctie zender viervoudig Draadloze multifunctie zender viervoudig Best. nr. : 0441 00 Bedieningshandleiding 1 Veiligheidsinstructies De inbouw en montage van elektrische apparaten mag alleen door een elektromonteur worden uitgevoerd. Als de handleiding niet wordt opgevolgd, kunnen schade aan het apparaat, brand of andere gevaren ontstaan.
-
Pagina 2: Bediening
Draadloze bussysteem Draadloze multifunctie zender viervoudig Door de keuze van de best mogelijke montageplaats rekening houdend met de bouwkundige omstandigheden kan de reikwijdte van het systeem worden geoptimaliseerd. Afbeelding 2: Gereduceerde reikwijdte door bouwkundige hindernissen. Voorbeelden voor doordringing van verschillende materialen: Materiaal Doordringing Hout, Gips, Gipsplaat... - Pagina 3 Draadloze bussysteem Draadloze multifunctie zender viervoudig Afbeelding 3: Bediening 1-voudig Iedere keur drukken op de toets heeft omschakelen in de zender tot gevolg, bijv. aan/uit, lich- ter/donkerder. Toets kort of lang indrukken. Ontvanger reageert afhankelijk van de lengte van de toetsbediening (zie volgende tabel). Ontvanger Kort Lang...
- Pagina 4 Draadloze bussysteem Draadloze multifunctie zender viervoudig Schakelactor In-/uitschakelen In-/uitschakelen Dimactor In-/uitschakelen Lichter/donkerder Jaloezie-actor Lamellenverstelling, stop Jaloeziebeweging op/neer Bediening met schakelaar Bedrijfsstand 3 en 4 In deze bedrijfsstanden worden uitsluitend schakeltelegrammen verzonden, zodat bijv. dimmen niet mogelijk is. De ingangen E1 t/m E4 bieden ieder een schakelkanaal voor de aansturing van radiografische ontvangers.
-
Pagina 5: Informatie Voor Elektromonteurs
Draadloze bussysteem Draadloze multifunctie zender viervoudig Bedrijfsstand 8 Ingang Functie Lichtscène 1 Lichtscène 2 Lichtscène 3 Lichtscène 4 5 Informatie voor elektromonteurs 5.1 Montage en elektrische aansluiting GEVAAR! Elektrische schok bij het aanraken van onderdelen in de montageomgeving die onder spanning staan. Elektrische schokken kunnen dodelijk letsel tot gevolg hebben. - Pagina 6 Draadloze bussysteem Draadloze multifunctie zender viervoudig Afbeelding 6 Kleurmarkering van de aders Geel (YE) en geel/zwart Ingang E1 Groen (GN) en groen/zwart Ingang E2 Grijs (GY) en grijs/zwart Ingang E3 Roze (PK) en roze/zwart Ingang E4 De zwarte aders vormen een gezamenlijk referentiepotentiaal. Op de achtaderige kabelset een potentiaalvrije schakelaar resp.
-
Pagina 7: Inbedrijfname
Draadloze bussysteem Draadloze multifunctie zender viervoudig Afbeelding 7: Batterijcompartiment openen Batterijcompartiment voorzichtig met een schroevendraaier openen. Lege batterij verwijderen. Afbeelding 8: Batterij plaatsen Nieuwe batterij op het pluscontact van de batterijhouder plaatsen. Daarbij op de polariteit letten: de pluspool van de batterij moet boven liggen. Batterij met lichte druk vastklikken. - Pagina 8 Draadloze bussysteem Draadloze multifunctie zender viervoudig Afbeelding 9 Bij de in het figuur getoonde stand van microschakelaar 00110 is de bedrijfsstand 4 ingesteld (afbeelding 9). Met een kleine schroevendraaier de betreffende bedrijfsstand instellen (zie tabel hierna). Bedrijfsstand/microschake- Functie Aansturing laar Schakelen/dimmen Toets 00000...
- Pagina 9 Draadloze bussysteem Draadloze multifunctie zender viervoudig Het gedrag van de toetsactor is beschreven in de bedieningshandleiding van de toetsactor. i De maximale zendtijd is 12 s, ook wanneer daarna nog een aangesloten toets wordt bediend. Zender inleren Om te zorgen dat een ontvanger een radiografisch telegram van de zender begrijpt, moet de ontvanger dit radiografisch telegram "leren".
-
Pagina 10: Technische Gegevens
Installatie antenne controleren Een uitgestrekte installatie vergroot de reikwijdte. Toepassen van een radio-repeater. 6.3 Conformiteit Hiermee verklaart Gira Giersiepen GmbH & Co. KG dat het draadloze installatietype Best. nr. 0441 00 voldoet aan richtlijn 2014/53/EU. Het volledige artikelnummer vindt u op het apparaat. De volle- dige tekst van de EU-Verklaring van overeenstemming is op het volgende internetadres beschikbaar: www.gira.de/konformitaet... - Pagina 11 Draadloze bussysteem Draadloze multifunctie zender viervoudig Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 32535022 10499121 10.08.2016...
