WATLOW ELECTRIC MANUFACTURING COMPANY
Installatie- en onderhoudshandleiding voor CONVECTOR-verwarmers
I&M HANDLEIDINGNR.: 316-42-6-7
Datum: 03-05-2017
g) Controleer de circuitweerstand om de juiste bedrading van de modules te verzekeren.
Module
Module
Om de hoog-limiet thermokoppelkit te installeren:
a) Voer bovenstaande stappen a - d uit.

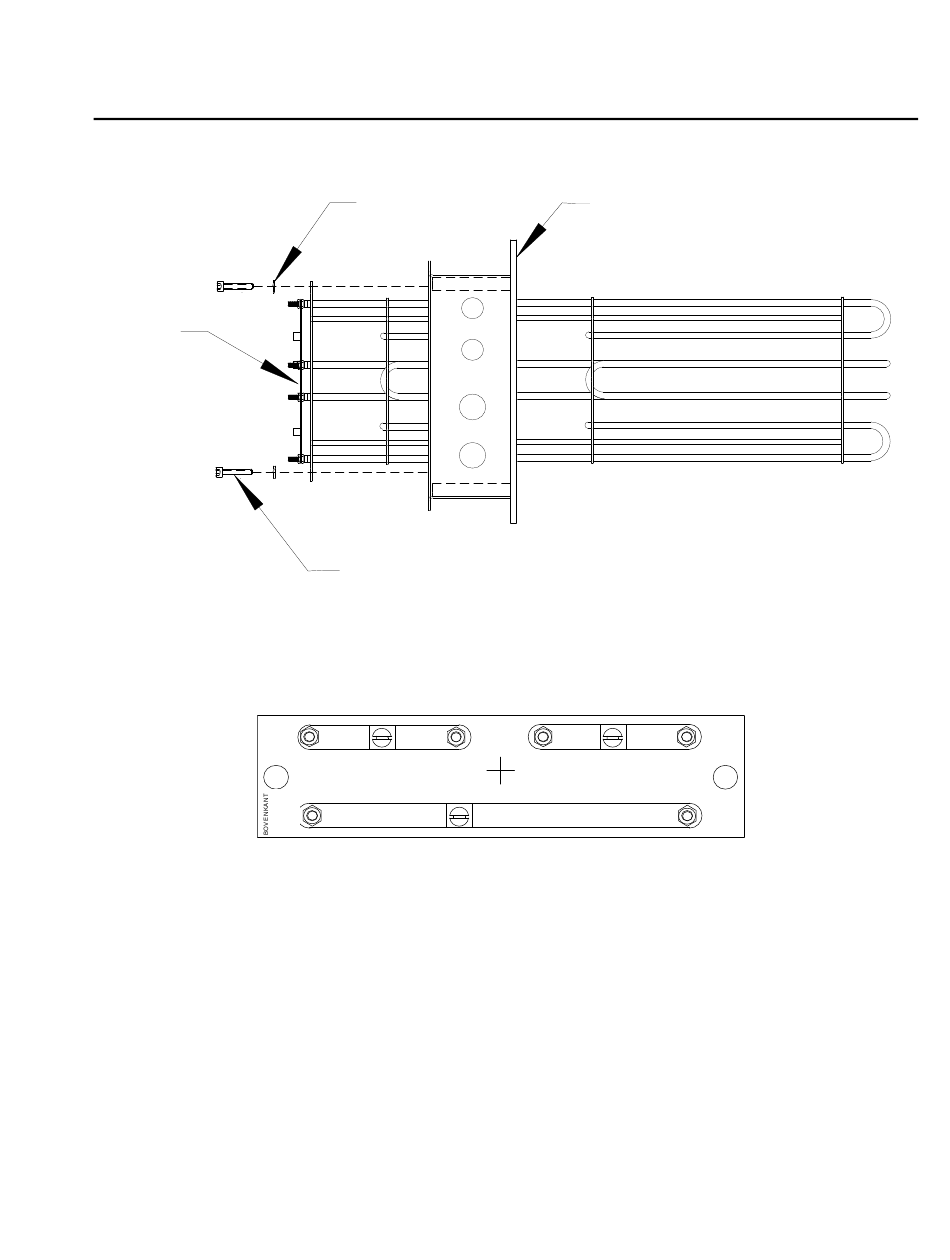

b) Gebruik een 11/32 inch boor om een voorboring te maken op de locatie afgebeeld met de
"+"-markering op onderstaande flens.
c) Gebruik een 1/8 NPT-schroefdraadsnijder om een schroefdraad in het in stap b geboorde
gat te boren. Zorg ervoor dat het gat waarin de schroefdraad wordt aangebracht loodrecht
ten opzichte van de flens is. Als het niet loodrecht is kan er een elektrische kortsluiting
ontstaan tussen de knelfitting en de nabije elektrische doorverbindingen.
d) Schroef het onderste gedeelte van de knelfitting in het hierboven genoemde gat met het
aangebrachte schroefdraad.
e) Steek de thermokoppel door het onderste gedeelte van de in de flens geschroefde
knelfitting en door het gat in de bovenste steunbeugel, totdat de doorvoerfitting van de
thermokoppel volledig onderin zit.
f) Haal het bovenste gedeelte van de knelfitting aan om de thermokoppel stevig op zijn plaats
te houden.
g) Wikkel de thermokoppel zoals getoond in het onderstaande diagram, ongeveer tweemaal
voor een diameter van 50,8 mm (2 inch).
WATLOW ELECTRIC MANUFACTURING COMPANY - 6 INDUSTRIAL LOOP RD. – HANNIBAL, MO 63401 - PHONE 573-221-2816
Veerring
Split Washer
Inbusschroef
Allen Screw
Watlow Modulaire convectorverwarmer
Watlow Modular Duct Heater
PN XXXXXXXXXX
XXXX W, XXX V, XPH, XXXX
Dutch Translation of Instructions
Pagina: 25
Herziening: A
Hoofdflens
Main Flange
