WATLOW ELECTRIC MANUFACTURING COMPANY
Installatie- en onderhoudshandleiding voor CONVECTOR-verwarmers
I&M HANDLEIDINGNR.: 316-42-6-7
Datum: 03-05-2017
Ophijsen/Installeren
Convectorverwarmers kunnen in de horizontale of verticale positie worden opgehesen, onder
voorwaarde dat stroppen worden gebruikt die de afmeting en het gewicht van de verwarmer
kunnen dragen. Gebruik van twee stroppen voor horizontaal hijsen wordt aanbevolen; de ene
ondersteunt de verwarmingsbundel met gebruik van de elementsteunen, en de andere
ondersteunt de terminalbehuizing. De strop voor de elementenbundel moet niet door de
elementen gelust worden, maar alleen door de draagstangen. Dit beschermt de elementen tegen
mogelijke beschadiging tijdens het hijsen. De tweede strop moet de terminalombouw
ondersteunen. Zie Afbeelding 3 hieronder voor de locaties van de stroppen.
Nadat de verwarmer opgehesen is en in de leidingen geïnstalleerd wordt, moet de strop om de
verwarmingsbundel verwijderd worden, maar alleen nadat de bundel binnenin de leidingen
geplaatst is. Net voordat de verwarmer stevig op zijn plaats bevestigd is moet de strop rondom de
ombouw worden verwijderd.

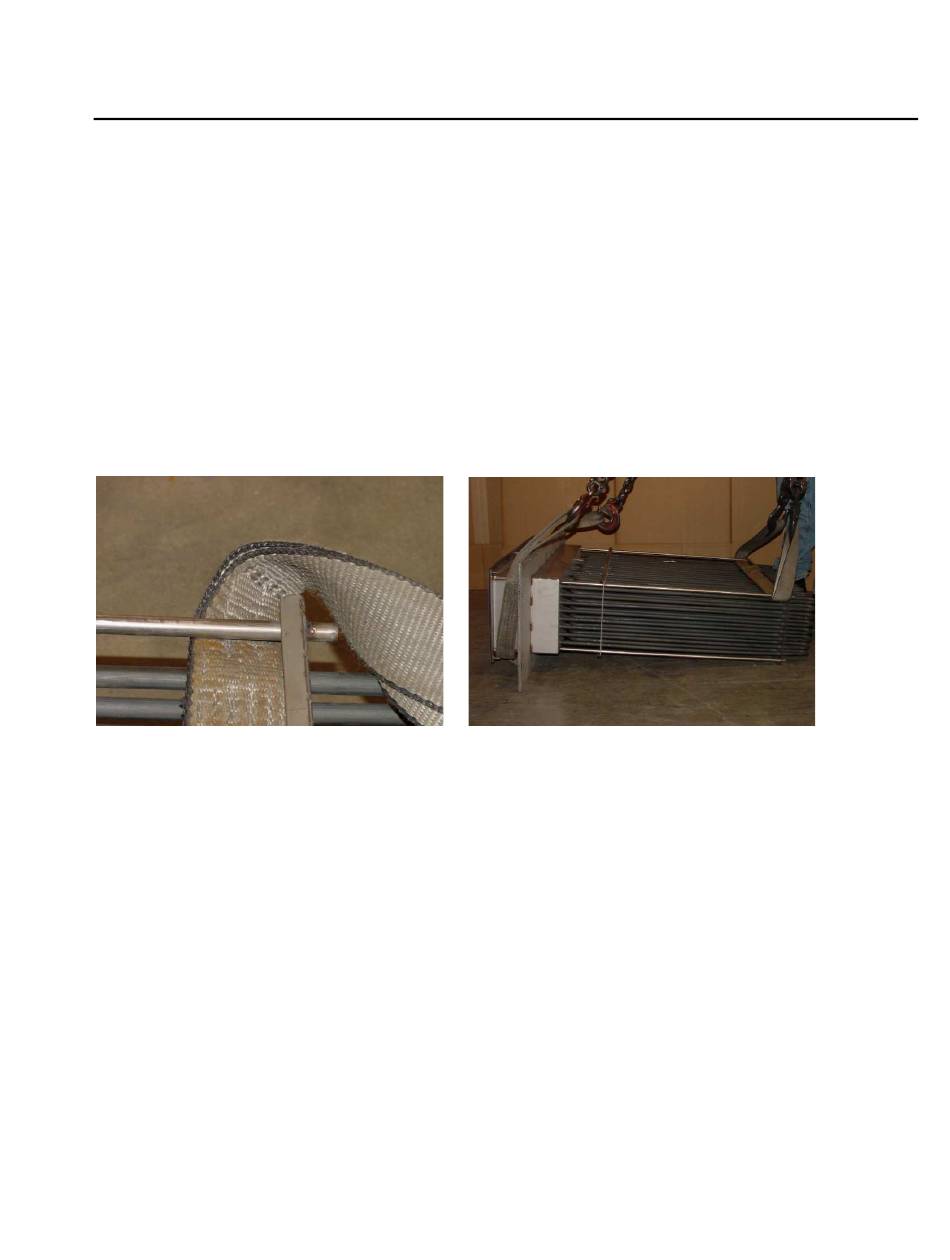

Afbeelding 3 - Maak de hijsstrop vast tussen de elementenbundel en de steunbeugel. De
banden tussen de elementen niet laten verstrengelen. Maak de tweede strop vast rondom
de terminalbehuizing.
Voor verticaal hijsen kan een strop verticaal worden vastgemaakt rondom de terminalbehuizing
en de isolatiehouder. Om dat te doen kan de strop door de ruimte tussen de elementenbundel en
de isolatiehouder worden geschoven. Laat de strop niet door de elementen lopen om mogelijke
beschadiging door het ophijsen te voorkomen. Zie Afbeelding 4 hieronder voor voorbeelden.
WATLOW ELECTRIC MANUFACTURING COMPANY - 6 INDUSTRIAL LOOP RD. – HANNIBAL, MO 63401 - PHONE 573-221-2816
Dutch Translation of Instructions
Pagina: 15
Herziening: A
