Functie
Om te controleren of de stopplaatsen voor de cabine
correct in het systeem zijn ingevoerd maakt u een leer-
trip, vanaf de onderste verdieping omhoog, waarbij u
iedere halte aandoet. Ga met de cabine langs alle ver-
diepingen en druk bij iedere halte op de beide knoppen
van de FD4 om de juiste positie van de stopplaats te
bevestigen. De iedere stopplaats wordt opgeslagen in
het fl ashgeheugen, waar plaats is voor 63 verdiepingen.
Deze posities worden opgeslagen als 24 bits eenheden,
waardoor een diepe liftschacht met een hoge resolutie
mogelijk is. De onderste verdieping is het referentiepunt
(0-punt). De andere verdiepingen krijgen een positie plus
de afstand, weergegeven in pulsen, als referentie.
Behalve de stopplaatsen, worden ook de resolutie
(pulsen/m), evenals een referentierichting opgeslagen.
De resolutie is vereist voor het berekenen van de snel-
heid en begrenst de deurzones. De referentierichting
geeft aan welke richting omhoog en welke omlaag is en
staat tijdens het instellen verschillende draairichtingen
toe. Nu de stopplaats, de snelheid en de richting van de
cabine bekend zijn, kan er een functie voor de deurzone
worden gedefi nieerd.
Afwijkingen op termijn zijn onvermijdelijk, omdat het wiel
van de encoder tegen de draad slipt. Een andere bron
voor fouten is het inschakelen van de cabine terwijl de
encoder niet nog niet is geactiveerd. Het resultaat in
beide gevallen is dat de FD4 enkele pulsen kan missen.
De afwijking wordt bij iedere stop, zonder behulp van ex-
terne referenties, automatische gecorrigeerd.

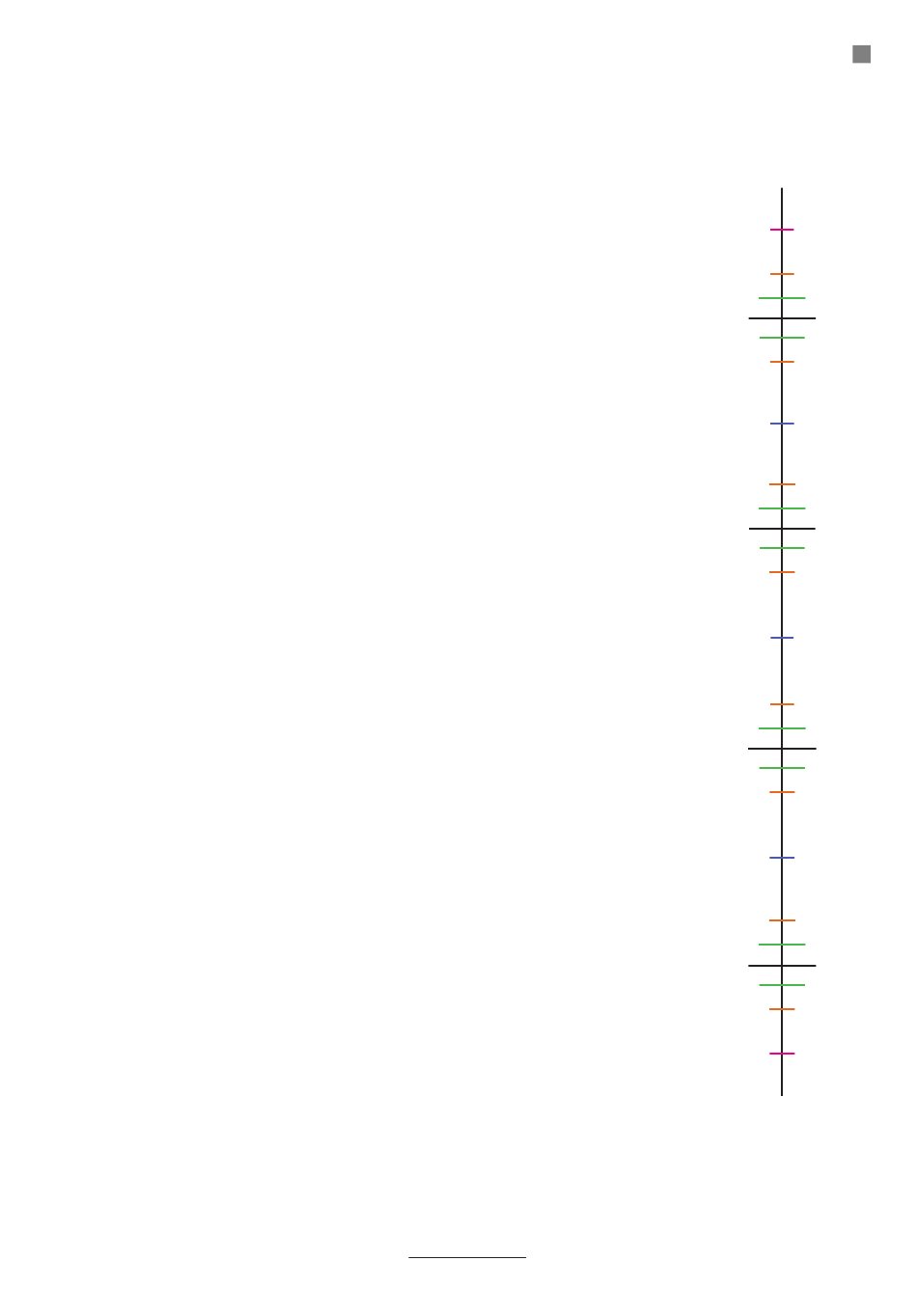

Rechts treft u een voorbeeld aan van de schachtgege-
vens en de standaardresolutie voor een lift bestemd voor
4 verdiepingen: 1240 pulsen/m.
DUTCH V. 1,06
01.2010
Stopplaatsen
Wisselpunten
Verdiepingsgrenzen
Eindgrenzen
Deurzones
Verdieping 4
Floor 4
Verdieping 3
Floor 3
Verdieping 2
Floor 2
Verdieping 1
Floor 1
23
© 2009 SafeLine and all the SafeLine products and accessories are copyrighted by law.
9124
9062
9024
9000
8976
8938
7500
6062
6024
6000
5976
5938
4500
3062
3024
3000
2976
2938
1500
62
24
0
-24
-62
-124
NB: Niet op schaal!
