- Pagina 1 POLEMH6 Installatiehandleiding Artikelnummer: 0301697_NL_a...
-
Pagina 2: Klantenservice
Klantenservice +49 (0) 9123 188-0 service@abl.de www.ablmobility.de/de/service/support/ AANWIJZING Merk op dat de op het voorblad afgebeelde wallboxen niet bij de levering van POLEMH6 inbegrepen zijn, maar afzonderlijk verkrijgbaar zijn en tegen betaling besteld moeten worden. Revisie: 0301697_NL_a, stand: 10-12-2021... -
Pagina 3: Inhoudsopgave
Installatie van de POLEMH6 op de fundering EMH9996 Specificaties voor de mechanische en elektrische installatie van de wallboxen Installatie van de wallbox eMH3 op de POLEMH6 Elektrische aansluiting in de POLEMH6 Opmerking over de installatie van een tweede wallbox eMH3... -
Pagina 4: Aanvullende Technische Informatie
Aanvullende technische informatie Aanvullende technische informatie Voor de installatie van een wallbox van type eMH3 op de zuil POLEMH6 en voor verdere accessoires is aanvullende technische informatie nodig. Deze bevindt zich in aparte documenten. De technische gegevens van de zuil en de accessoires zijn bovendien beknopt samengevat in productspecifieke da- tasheets. -
Pagina 5: Belangrijke Informatie
ƒ Neem alle aanwijzingen in acht en volg alle instructies op. ƒ Gebruik alleen accessoires die voor het product bestemd zijn en door ABL worden aangeboden. ƒ Installeer het product niet in de directe nabijheid van stromend water of waterstralen of in overstromingsgevoeli- ge gebieden. -
Pagina 6: Instructies Voor Gebruik
POLEMH6 geparkeerd kunnen worden en dat ze zonder spanning op de laadkabel kunnen worden aangesloten. ƒ Zorg ervoor dat de POLEMH6 tijdens het gebruik altijd gesloten en vergrendeld is. De positie van de sleutel voor het ontgrendelen moet bekend zijn bij alle geautoriseerde gebruikers. - Pagina 7 Belangrijke informatie – Instructies voor gebruik ƒ Een op de POLEMH6 geïnstalleerde wallbox eMH3 mag alleen in gebruik genomen worden na technisch foutloze installatie en daaropvolgende goedkeuring door een gekwalificeerde elektrotechnisch bedrijf. AANWIJZING Wijziging van functies en designkenmerken Houd er rekening mee dat alle technische informatie, specificaties en designkenmerken van het product zonder...
-
Pagina 8: Maattekeningen En Afmetingen
| Maattekeningen en afmetingen – POLEMH6 Maattekeningen en afmetingen De afmetingen en de installatiepunten van de POLEMH6 en de optionele fundering EMH9996 staan vermeld op de volgende maattekeningen. POLEMH6 Laadzuil voor de bevestiging van maximaal twee wallboxen eMH3, voor- en achteraanzicht en onderaanzicht... -
Pagina 9: Emh9996
EMH9996. ƒ Als u het POLEMH6 op een zelfgemaakte fundering wilt installeren en gebruiken, is een stabiele stand en een storingsvrije werking buiten niet gegarandeerd. - Pagina 10 POLEMH6 te monteren met de bijgeleverde sluitrin- gen en inbusschroeven M10×35. De twee loze leidingen worden gebruikt om de voedings- en datakabels door de fundering in de POLEMH6 te voeren. In het geval dat de POLEMH6 buiten de blikseminslags- feer wordt geïnstalleerd, kunnen hier aardingsankers met...
-
Pagina 11: Presentatie Van De Polemh6

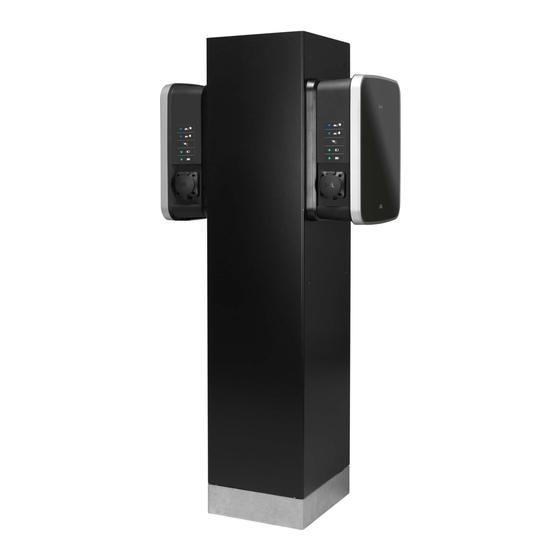

Hartelijk dank dat u heeft gekozen voor de laadzuil POLEMH6 van ABL! De POLEMH6 dient voor de installatie buiten van maximaal twee wallboxen eMH3 van ABL. De interne kleine verde- ler met klemmenblok biedt bescherming tegen aanraking en weersinvloeden en maakt een vrijwel onderhoudsvrije bekabeling van de wallbox(en) naar het stroomnet mogelijk. -
Pagina 12: Accessoires
ƒ CABHOLD Kabelhouder met laadstekkerbakje voor installatie aan een buitenmuur of op een ABL-laadzuil h = 187 mm, b = 76 mm, d = 105 mm Voor meer informatie over laadstations en accessoires van ABL kunt u terecht op www.ablmobility.de/nl. -
Pagina 13: Installatie
POLEMH6 tegen een botsing met een voertuig beschermt. ƒ De minimale afstand tussen voertuig en POLEMH6 mag niet minder dan 50 cm en niet meer dan 150 cm bedragen. ƒ Kies de installatieplaats zo, dat u met de laadkabel van de betreffende wallbox gemakkelijk bij het laadstop- contact in het voertuig kunt komen: De kabel mag nooit onder spanning staan wanneer hij op het voertuig is aangesloten. -
Pagina 14: De Fundering Emh9996 Leggen
De optionele betonnen fundering EMH9996 van ABL zorgt voor een effen installatievlak voor de laadzuil POLEMH6 en verzekert met in de fabriek aangebrachte schroefankers de nodige stabiliteit en standvastigheid. Houdt u rekening met het volgende: In deze installatiehandleiding wordt alleen de installatie van de POLEMH6 op de als accessoire verkrijgbare betonnen fundering EMH9996 beschreven. - Pagina 15 ƒ De bovenkant van de EMH9996 is te herkennen aan de verzonken draadankers voor het vastschroeven van de POLEMH6. ƒ Aangezien de POLEMH6 in elke richting (0°/90°/180°/270°) op de fundering gemonteerd kan worden, kunnen de zijdelingse loze leidingen van de EMH9996 naar wens uitgelijnd worden met de voedingskabel en dataka- bels in de bouwput.
-
Pagina 16: Installatie Van De Polemh6 Op De Fundering Emh9996
Rei het oppervlak glad af. Installatie van de POLEMH6 op de fundering EMH9996 Na de fundering geplaatst te hebben, kunt u de POLEMH6 op de EMH9996 installeren. Ga als volgt te werk: Ontgrendel de dubbele cilinder-zwenkhefboom van de POLEMH6. - Pagina 17 Installatie – Installatie van de POLEMH6 op de fundering EMH9996 Til het ontgrendelde deksel van de behuizing om- hoog, trek het van het corpus en leg het opzij. y Het gebruik van een hevel of een soortgelijk hulpmiddel maakt het gemakkelijker om het deksel van de behuizing los te maken.
- Pagina 18 | Installatie – Installatie van de POLEMH6 op de fundering EMH9996 Draai de acht schroeven in het bovenste gedeelte van de kleine verdeler los met de sleufschroeven- draaier en trek het bovenste gedeelte eraf. Leid de stroomkabel door de onderste PG-kabelwar- tel in de kast van de kleine verdeler en zet de kabel- wartel vast.
-
Pagina 19: Specificaties Voor De Mechanische En Elektrische Installatie Van De Wallboxen
De voedingskabel mag pas in stap 4 in paragraaf “Elektrische aansluiting in de POLEMH6” op pagina 23 weer met het stroomnet worden verbonden! Voor de mechanische en elektrische installatie van de wallbox heeft u de volgende bij de POLEMH6 meegeleverde componenten nodig: ƒ... -
Pagina 20: Installatie Van De Wallbox Emh3 Op De Polemh6
U kunt deze hier downloaden: Installatiehandleiding eMH3 Installatie van de wallbox eMH3 op de POLEMH6 Hieronder volgt een beschrijving van de installatie van een eMH3 wallbox op de POLEMH6. Ga als volgt te werk: Schroef de montageplaat van de wallbox eMH3 aan één kant van het voetstuk vast met de inbusschroe-... - Pagina 21 Installatie – Installatie van de wallbox eMH3 op de POLEMH6 Steek een geschikte voedingskabel met een lengte van ongeveer 1,8 m in de behuizing door de gro- te doorvoertule in het onderste gedeelte van de achterwand. Steek de afzonderlijke draden in de aansluitklem-...
- Pagina 22 | Installatie – Installatie van de wallbox eMH3 op de POLEMH6 Steek de datakabels door de kleine kabeluitgangen van de zuil in de behuizing van de wallbox. Sluit de datakabels aan op de Modbus -interfaces aan de binnenkant van het deksel van de behuizing van de wallbox.
-
Pagina 23: Elektrische Aansluiting In De Polemh6
Hiermee is de installatie van de wallbox op de zuil voltooid. Elektrische aansluiting in de POLEMH6 De aansluiting op het klemmenblok in de POLEMH6 wordt hieronder beschreven. GEVAAR! Gevaar door elektrische spanningen Neem op elk moment de 5 veiligheidsregels in acht:... - Pagina 24 | Installatie – Elektrische aansluiting in de POLEMH6 Wallbox Steek de afzonderlijke geleiders van de twee ka- bels in de betreffende klemmen en schroef ze met de kruiskopschroevendraaier vast. y Bij flexibele kabels moet u deze vooraf van adereindhulzen voorzien.
-
Pagina 25: Opmerking Over De Installatie Van Een Tweede Wallbox Emh3
POLEMH6 met de dubbele cilinder-zwenkhefboom. Opmerking over de installatie van een tweede wallbox eMH3 De POLEMH6 is ontworpen voor de installatie en de werking van twee wallboxen eMH3. Neem voor het installeren van een tweede wallbox de volgende aanwijzingen in acht: ƒ... -
Pagina 26: Veiligheidsvoorschriften Voor De Inbedrijfstelling En Het Gebruik
ƒ Zorg ervoor dat de wallbox geïnstalleerd en aangesloten is op de POLEMH6 volgens de betreffende installatie- handleiding en de informatie in dit document. ƒ Zorg ervoor dat de POLEMH6 vrij toegankelijk is en dat een elektrisch voertuig zonder spanning op de laadkabel kan worden aangesloten. -
Pagina 27: Probleemoplossing En Onderhoud
Installatiehandleiding eMH3 Onderhoud De POLEMH6 is in principe onderhoudsvrij. Het is echter aan te bevelen de zuil regelmatig schoon te maken en te controleren op de werking: ƒ Gebruik voor de reiniging van de POLEMH6 een droge of licht vochtige goed uitgewrongen doek. -
Pagina 28: Bijlage
| Bijlage – Technische gegevens Bijlage Technische gegevens Modelbenaming POLEMH6 Compatibiliteit (wallbox) eMH3 (1 of 2 stuks) Netaansluiting voor een voedingskabel tot max. 35 mm² Nominale spanning 230/400 V voedingskabel Nominale stroom tot 125 A, 3-fase voedingskabel Nominale frequentie 50 Hz Omgevingstemperatuur -30 tot 40°C Opslagtemperatuur -30 tot 85°C... -
Pagina 29: Handelsmerk
Bijlage – Handelsmerk Handelsmerk Alle in deze handleiding vermelde of eventueel door derden beschermde handelsmerken zijn onbeperkt onderworpen aan de bepalingen van het desbetreffend geldende merkenrecht en de eigendomsrechten van de desbetreffend ge- registreerde eigenaars. Alle handelsmerken, handelsnamen of firmanamen zijn of kunnen handelsmerken of geregis- treerde handelsmerken van hun desbetreffende eigenaars zijn. - Pagina 30 ABL GmbH Albert-Büttner-Straße 11 91207 Lauf / Pegnitz Duitsland +49 (0) 9123 188-0 +49 (0) 9123 188-188 info@abl.de www.ablmobility.de...
