Snel installeren
Om het apparaat snel bedrijfsklaar te maken, gebruikt u de onderstaande aansluitingen en
voert u de relevante gegevens in het menu Snel installeren in. Het menu Snel installeren wordt
weergegeven wanneer het apparaat voor het eerst is opgestart.
3.1
Aansluitingen

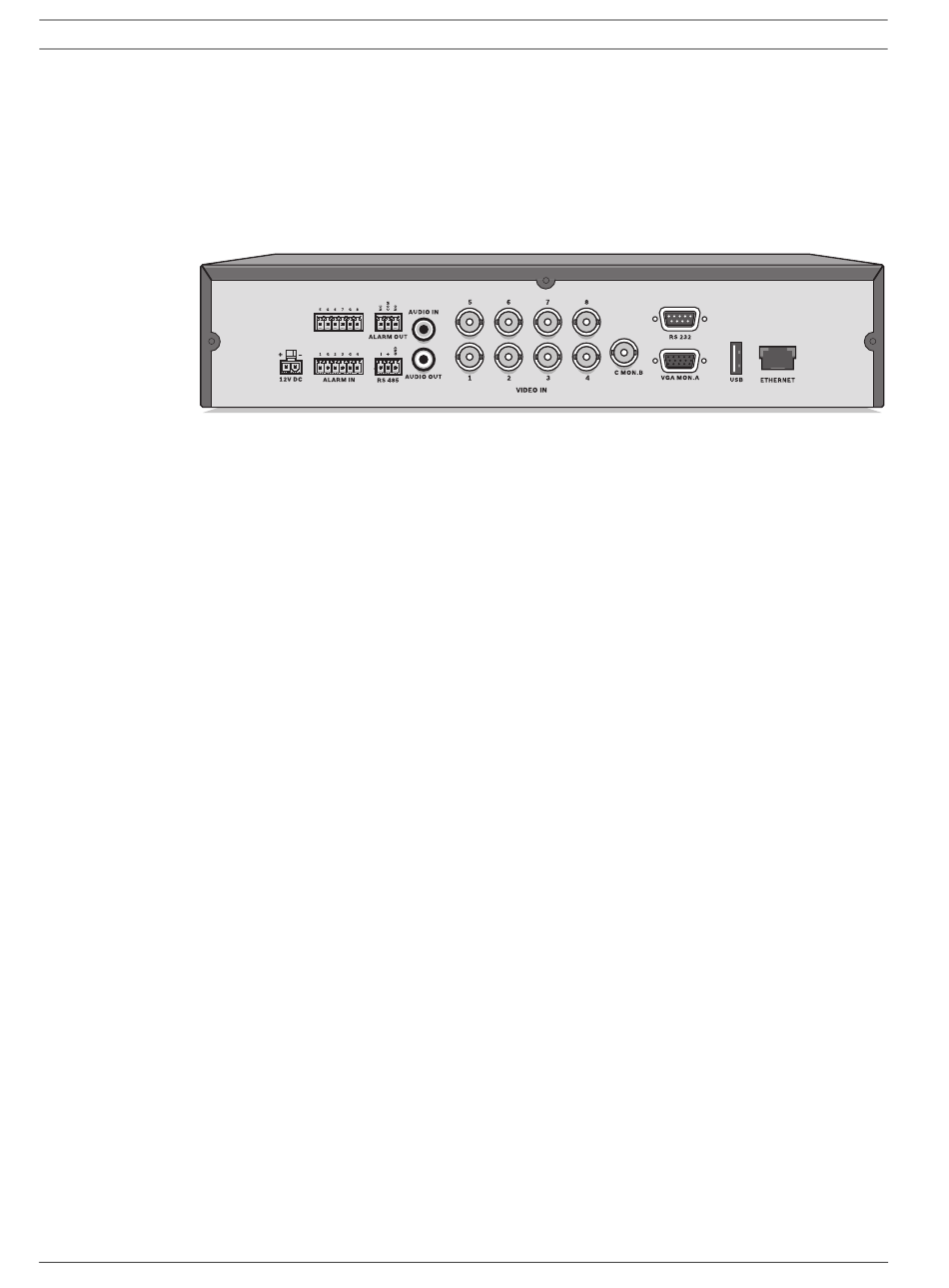

Afbeelding 3.1 Aansluitingen op het achterpaneel voor het model met 4 kanalen*
* 8-kanaals modellen hebben 8 video-aansluitingen en 2-alarmingangen.
3.1.1
Primaire aansluitingen
1.
2.
3.
3.1.2
Optionele aansluitingen
1.
2.
3.
4.
5.
6.
7.
8.
3.1.3
Inschakelen
Zet alle aangesloten apparatuur aan.
–
–
AM18-Q0605 | v2.0 | 2012.04
Sluit de camera's aan op de BNC-connectoren VIDEO IN.
Sluit monitor A aan op de uitgang VGA MON A (ondersteunt 800x600, 1024x768 of
1280x1024).
Sluit een USB-muis aan op de USB-poort.
Sluit monitor B aan op de BNC-connector C MON B.
Sluit een audiosignaal aan op de RCA (CINCH)-ingang AUDIO IN.
Sluit de RCA (CINCH)-uitgang AUDIO OUT aan op de monitor of op een audioversterker.
Sluit maximaal 4/8 alarmen aan op de ALARM IN-ingangen (via de meegeleverde
aansluitklemmen).
Sluit de uitgang ALARM OUT aan (via de meegeleverde aansluitklemmen).
Sluit een apparaat voor PTZ-besturing aan op de RS-485-poort (via de meegeleverde
schroefklemmen).
Sluit uw netwerk aan via de RJ-45-ethernetpoort.
Sluit indien nodig een "converter van RS232 naar BiPhase" van Bosch aan op de RS-232-
poort.
Sluit de voedingseenheid op de AC-voedingsuitgang aan.
Sluit het DC-netsnoer aan op de 12VDC-connector van het apparaat.
