Derde uitgave • Tweede druk
9 Houd de functieschakelaar naar een van beide
zijden vast en activeer de functie Arm
uitschuiven.
Resultaat: De arm zal ongeveer 30 cm worden
uitgeschoven en dan stoppen. Het indicatie-
lampje As uitschuiven/inschuiven moet branden.
De arm mag alleen verder worden uitgeschoven
wanneer beide assen zijn uitgeschoven.
10 Houd de functieschakelaar naar een van beide
zijden vast en activeer de functie Arm
inschuiven.
Resultaat: De arm zal inschuiven.
11 Zet het contactslot op platformbediening.
Verplaats vanaf de platformbediening de rij-
joystick in voorwaartse richting en activeer de
functie As uitschuiven.
Resultaat: De machine zal gaan rijden en de
assen zullen uitschuiven.
Let op: De stuurfunctie heeft voorrang op de
asuitschuif/inschuiffunctie.
12 Ga terug naar de grondbediening. Zet het
contactslot in de grondbediening. Houd op de
grondbediening de functieschakelaar naar één
kant en activeer de functies Arm omhoog en
Arm omlaag.
Resultaat: De arm kan normaal worden omhoog
gebracht en neergelaten.
13 Houd op de grondbediening de functieschakelaar
naar één kant en activeer de functies Arm
uitschuiven en Arm inschuiven.
Resultaat: De arm kan normaal worden uit- en
ingeschoven.
Onderdeelnr. 82200DU
Machinefuncties testen
14 Houd de functieschakelschakelaar niet naar één
van beide kanten. Probeer elke tuimelschakelaar
voor zwaaiarm- en platformfuncties te activeren.
Resultaat: Alle arm- en platformfuncties mogen
niet werken.
15 Houd de functieschakelaar naar één van beide
kanten en activeer elke aan/uitschakelaar om
zwaaiarm- en platformfuncties in te schakelen.
Resultaat: Alle zwaaiarm- en platformfuncties
dienen een gehele cyclus te werken. Het
daalalarm (indien aanwezig) moet klinken als de
arm wordt neergelaten.
Machines uitgevoerd met de functie om de regelaar
voor het platformniveau uit te schakelen: De
platformnivelleringstuimelschakelaar treedt niet in
werking als de arm voorbij de rijsnelheid-
eindschakelaars opgeheven of uitgeschoven is.
De kantelsensor testen
16 Zet het contactslot op platformbediening.
17 Open de draaitafelafdekking
aan de tankzijde en lokaliseer
de scheefstandschakelaar
naast de bedieningskast.

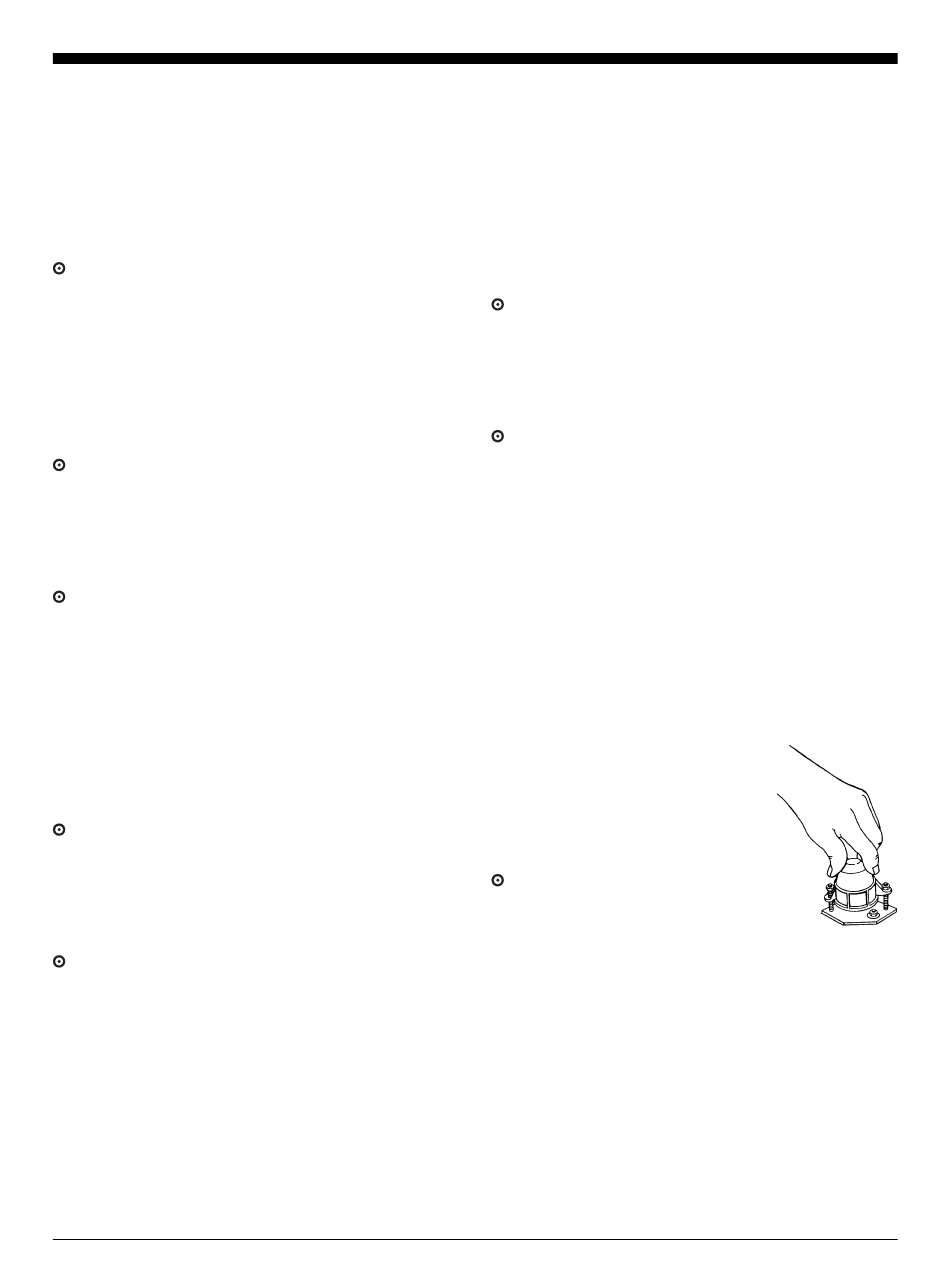

18 Druk één kant van de
kantelsensor naar beneden.
Resultaat: Het alarm, dat zich
in het platform bevindt, dient te
klinken.
Genie S-80 & Genie S-85
Bedieningshandleiding
FUNCTIETESTEN
17
