Het moederbord plaatsen

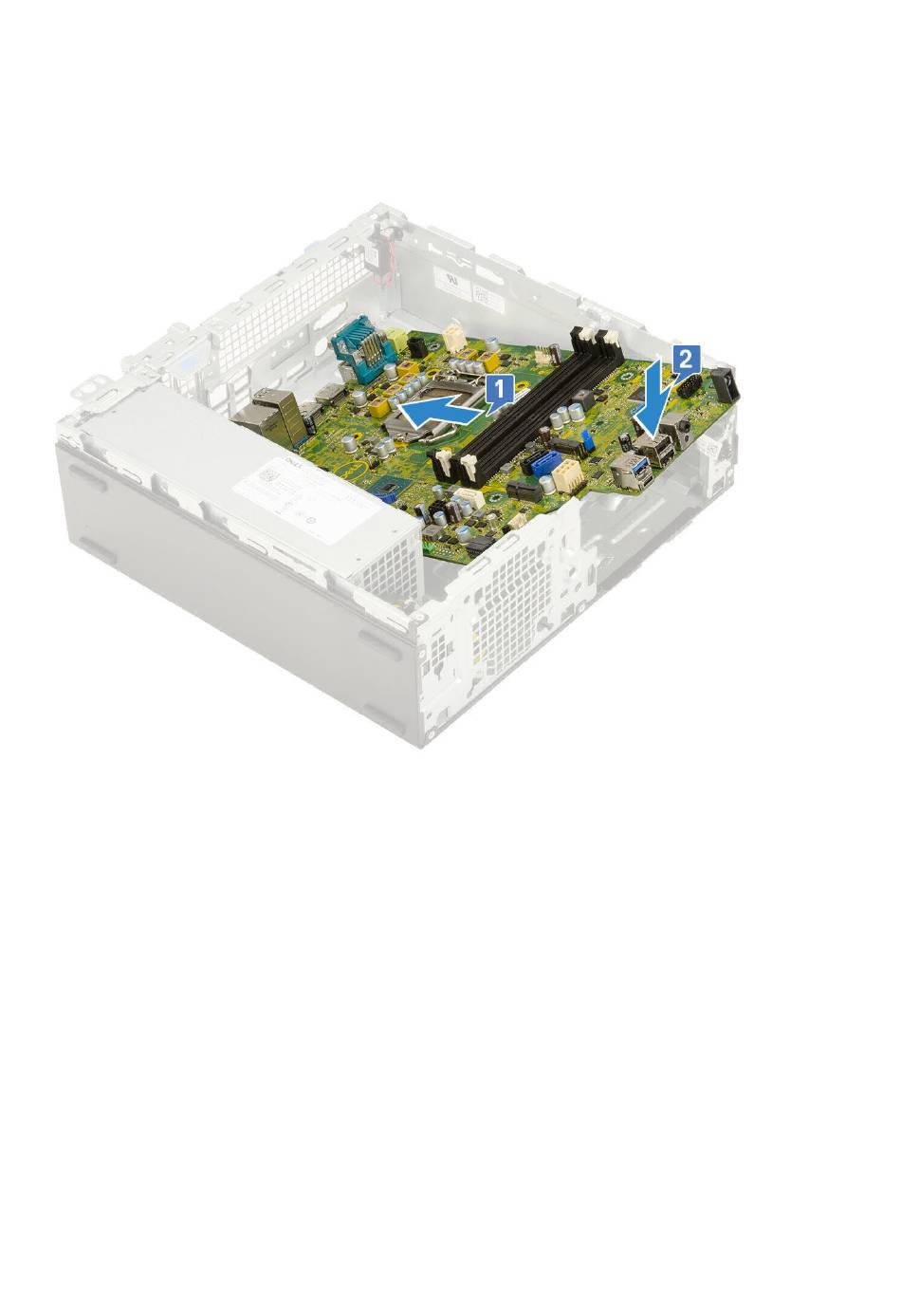

1. Houd het moederbord aan de randen vast en lijn het uit in de richting van de achterzijde van de computer.
2. Laat het moederbord in de juiste positie in het systeemchassis zakken totdat de connectoren aan de achterzijde van het moederbord
uitgelijnd zijn met de sleuven op het chassis, en de schroefgaten in het moederbord zijn uitgelijnd met de afstandshouders op het
systeemchassis [1,2].
3. Plaats de enkele (#6-32) schroef, enkele (M3x5) schroef en 5 schroeven waarmee het moederbord aan het systeem wordt bevestigd
[1,2].
70
Demonteren en hermonteren
