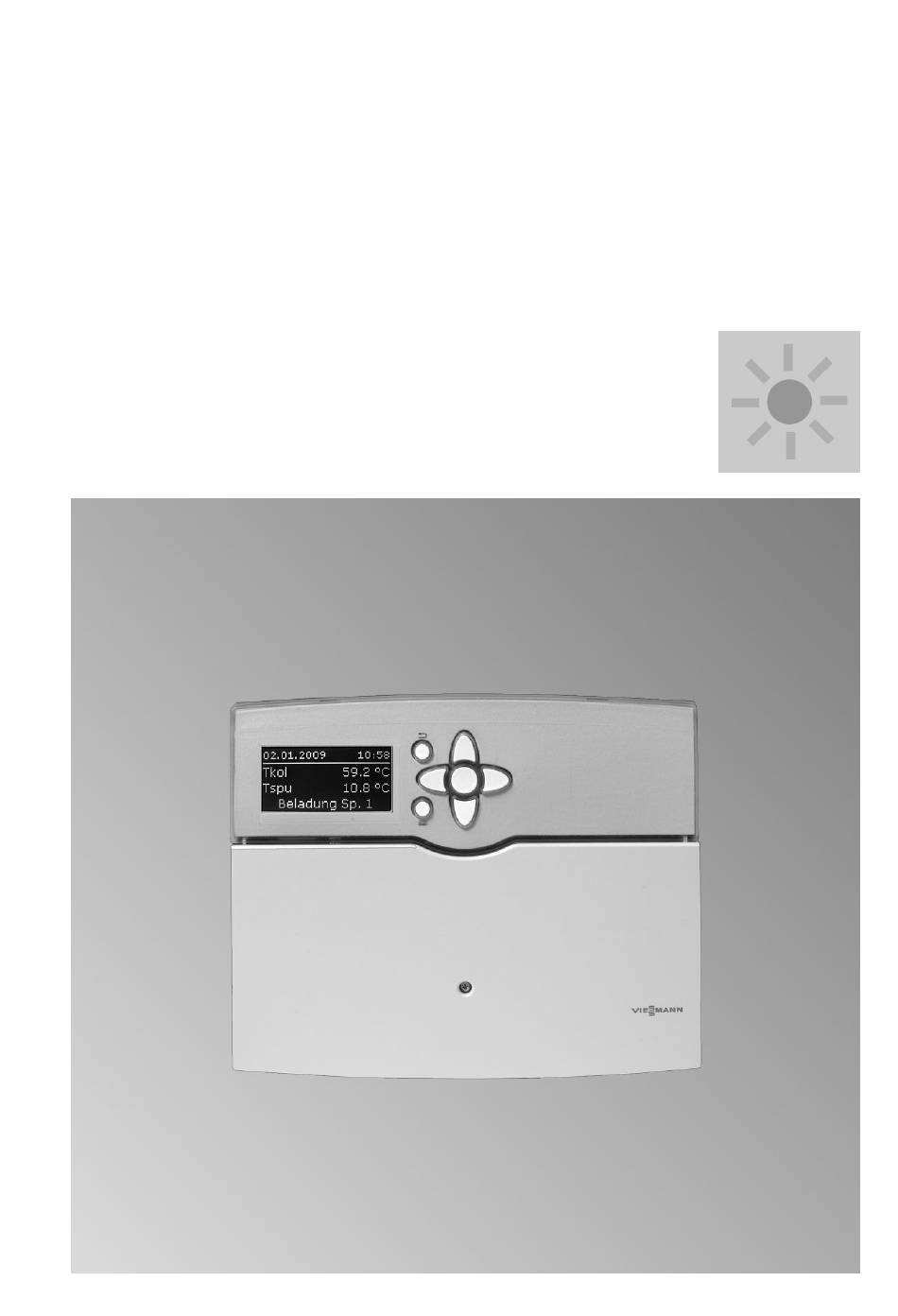

- Pagina 1 VIESMANN Bedieningshandleiding voor de gebruiker van de installatie Regeling voor solarinstallaties VITOSOLIC 200 Bewaren a.u.b.! 5608 622 NL 1/2012...
- Pagina 2 Veiligheidsvoorschriften Voor uw veiligheid Volg deze veiligheidsvoorschriften nauwkeurig op ter voorkoming van licha- melijk letsel en materiële schade. Toelichting bij veiligheidsvoorschrif- Gevaar Ondeskundig uitgevoerde werk- zaamheden aan de installatie Gevaar kunnen leiden tot levensgevaar- Dit teken waarschuwt voor per- lijke ongevallen. soonlijk letsel.
- Pagina 3 Eerst informeren Eerste inbedrijfstelling De eerste inbedrijfstelling en het aan- passen van de regeling aan de plaatse- lijke en bouwkundige situatie evenals de instructie over de bediening moeten door uw installateur worden uitgevoerd.
- Pagina 4 Over de bediening Over de bediening Bedieningselementen 30.04.2009 10:59 Tcol 47,7 ℃ Twwo 35,4 °C Hoofdscherm Cursor-toetsen Het hoofdscherm verschijnt auto- U bladert in het menu. matisch na circa 4 min. Cursor-toetsen OK-toets; u bevestigt uw selectie U stelt waarden in. of slaat de aangebrachte instelling U wisselt tussen het hoofdscherm en het hoofdmenu.
- Pagina 5 Opvraagmogelijkheden Meetwaarden opvragen Druk op de volgende toetsen: de volgende meetwaarden zijn afhankelijk van de installatie- het ”Hoofdmenu” verschijnt. uitrusting. 2. OK de eerste 3 meetwaarden wor- tot ”Hoofdmenu” verschijnt. den getoond. ”Meetwaarden” Omschrijving Tcol Collectortemperatuur in °C Tkol2 Collectortemperatuur in een volgend collectorveld in °C Twwo Werkelijke boilertemperatuur in °C Twwo2 t/m Twwo4...
- Pagina 6 Opvraagmogelijkheden Meetwaarden opvragen (vervolg) Verloop werkelijke boilertemperatuur Warmtehoeveelheid in kWh WMZ 1 Twwo vandaag Verloop collectortemperatuur Opmerking De balk rechts geeft de waarde in kWh van de actuele dag aan. Tcol vandaag Meldingen opvragen Druk op de volgende toetsen: 3. OK ter bevestiging. het ”Hoofdmenu”...
- Pagina 7 Opvraagmogelijkheden Balanswaarden opvragen Druk op de volgende toetsen: 5. OK ter bevestiging. het ”Hoofdmenu” verschijnt. de volgende balanswaarden zijn afhankelijk van de installa- voor ”Solar”. tie-uitrusting. 3. OK ter bevestiging. tot ”Hoofdmenu” verschijnt. voor ”Balanswaarden”. ”Balanswaarden” Omschrijving Colmax Collector-maximumtemperatuur in °C Kol2max Collectortemperatuur-maximumtemperatuur in een volgend collectorveld in °C...
- Pagina 8 Opvraagmogelijkheden Warmtehoeveelheid opvragen (vervolg) tot ”Hoofdmenu” verschijnt. ”WMZ ...” Omschrijving Taanv. Aanvoertemperatuur en °C Tretour Retourtemperatuur in °C ”Warmte” Warmtehoeveelheid in Wh ”Warmte” Warmtehoeveelheid in kWh ”Warmte” Warmtehoeveelheid in MWh Opmerking De waarden voor de warmtehoeveelheid moet u optellen. De waarden zijn geen geijkte waarden. Bij spanningsuitval wordt een warmte- hoeveelheidwaarde van maximaal 6 uur geleden weergeven.
- Pagina 9 Wat te doen? De solarinstallatie komt niet in bedrijf Oorzaak Oplossing De netschakelaar is uitgeschakeld. Schakel de netschakelaar in. De zekering in de solarregeling is geacti- Informeer uw installateur. veerd (netspanning aanwezig, het scherm is niet verlicht). Grenstemperatuur collector of gewenste Wachten tot de betreffende temperatuur boilertemperatuur is bereikt.
- Pagina 10 Wat te doen? Het scherm is donker Oorzaak Oplossing Stroomuitval De solarregeling werkt automatisch weer na het verhelpen van de stroomuitval. De zekering in de stroomkring (huiszeke- Controleer de zekering en informeer ring) is aangesproken (er is geen net- eventueel de installateur. spanning).
- Pagina 11 Menuoverzicht Menuoverzicht Afhankelijk van de installatie-uitrusting en functies (door uw verwarmingsfirma ingesteld) kunnen de weergaven van de hier genoemde afwijken. Hoofdmenu Meetwaarden Meldingen Solar Handmatige werking Meldingen: Bedieningscode Terug Geen storing !Onderbreking >Sensor < !Kortsluiting >Sensor < ?Nachtcirculatie ?ΔT te hoog Solar: Terug Balanswaarden...
- Pagina 12 Uw contactpersoon Voor vragen over uw installatie of onderhouds- en reparatiewerkzaamheden kunt u contact opnemen met uw installateur. Viessmann Nederland B.V. Postbus 322 2900 AH Capelle a/d IJssel Tel. : 010-458 44 44 Fax : 010-458 70 72 e-mail : info-nl@viessmann.com www.viessmann.com...
