Samenvatting van Inhoud voor Abus TVAC21000

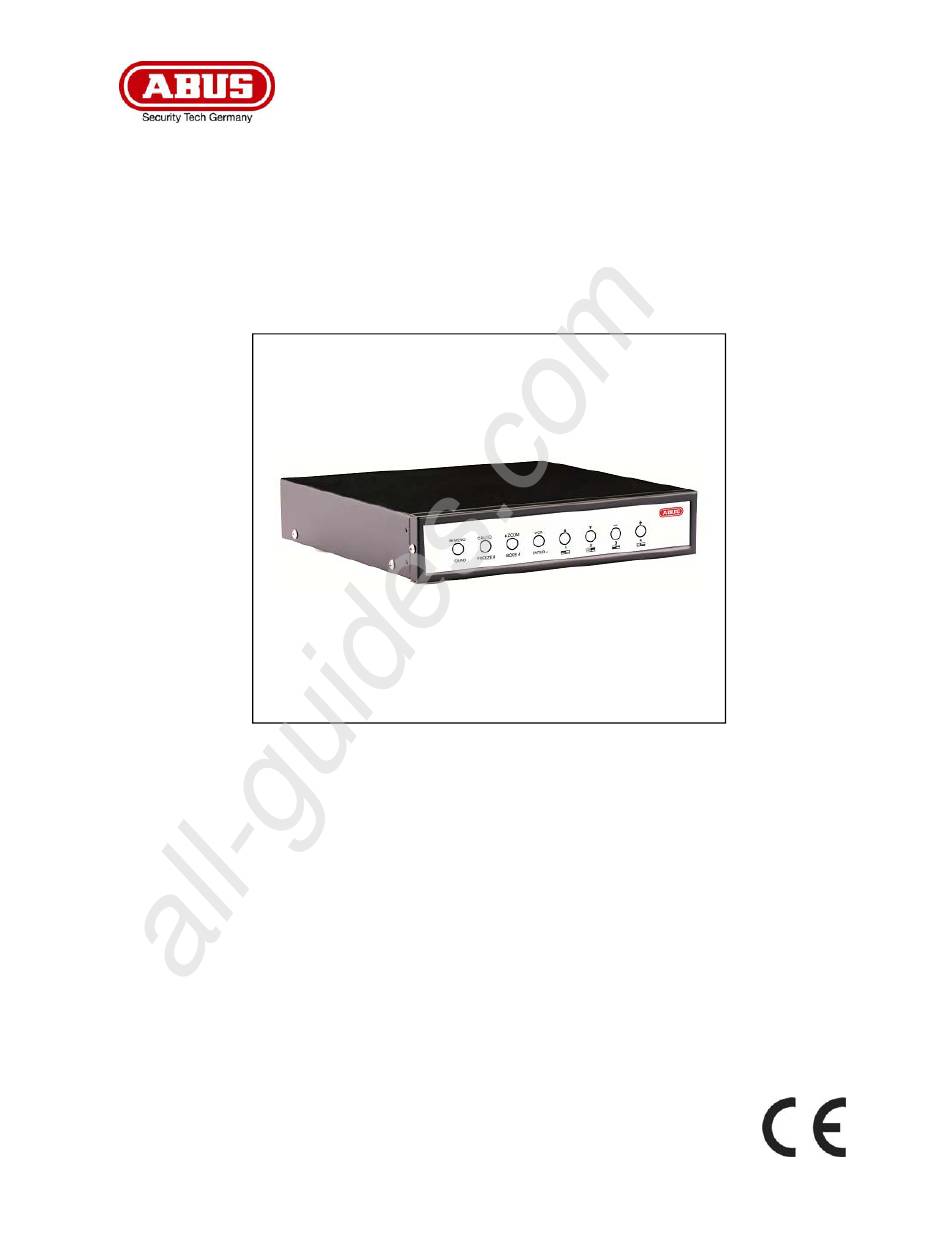

- Pagina 1 All manuals and user guides at all-guides.com TVAC21000 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 05/2011...
- Pagina 2 All manuals and user guides at all-guides.com Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.
- Pagina 3 All manuals and user guides at all-guides.com TVAC21000 Bedienungsanleitung Version 05/2011 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Pagina 4 Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei...
-
Pagina 5: Symbolerklärung
All manuals and user guides at all-guides.com Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Pagina 6: Auspacken
All manuals and user guides at all-guides.com Deutsch Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten! Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: • Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht. •... -
Pagina 7: Inhoudsopgave
All manuals and user guides at all-guides.com Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................... 5 Lieferumfang ............................5 Merkmale und Funktionen ........................5 Beschreibung der Anschlüsse ......................6 Tastenerklärung ............................7 Systemaufbau ............................8 Funktionsbeschreibung ......................... 8 7.1 Anschalten ............................8 7.2 Liveansicht ............................. 8 7.3 Zoom Modus .......................... -
Pagina 8: Bestimmungsgemäße Verwendung
All manuals and user guides at all-guides.com Deutsch 1. Bestimmungsgemäße Verwendung Mit einem Quadrantenteiler können Sie die Bilder von vier Kameras gleichzeitig auf einem Monitor darstellen. Über die Videoeingänge schließen Sie bis zu vier Kameras an den Quadrantenteiler an. Es stehen zwei Videoausgänge zur Verfügung, die Ansicht des Ausgangs „MONITOR OUT“... -
Pagina 9: Beschreibung Der Anschlüsse
All manuals and user guides at all-guides.com Deutsch 4. Beschreibung der Anschlüsse Anschluss Funktionsbeschreibung Schaltausgang (COM: gemeinsame COM/NO/NC Masse; NO: Normaly Open; N.C.: Normaly Closed). Dieser Ausgang Alarmausgang ermöglicht die Ansteuerung externer Geräte im Alarmfall. MONITOR Dieser Ausgang dient der Weiterleitung Videoausgang Monitor des Videosignals an einen Monitor. -
Pagina 10: Tastenerklärung
All manuals and user guides at all-guides.com Deutsch 5. Tastenerklärung (1) - (4) = Funktionstasten (5) - (8) = Kameratasten Einige Tasten haben eine Mehrfachfunktion. Jede Taste verfügt darüber hinaus über eine LED- Anzeige. Über diese Taste gelangen Sie bei längerem Drücken in den Programmiermodus. Zum Verlassen des Programmiermenüs drücken Sie die Taste länger. -
Pagina 11: Systemaufbau
All manuals and user guides at all-guides.com Deutsch 6. Systemaufbau RELAY OUT VIDEO OUT VIDEO IN POWER IN COM/NO/NC MONITOR QUAD DC 12V Master Kamera 1 Monitor Kamera 2 Kamera 3 Kamera 4 7. Funktionsbeschreibung 7.1 Anschalten Bei jedem Start führt das Gerät eine Aufwärmphase und einen Selbsttest durch. Zunächst wird überprüft ob Kameras an den Eingängen angeschlossen sind. -
Pagina 12: Zoom Modus
All manuals and user guides at all-guides.com Deutsch Mit drücken der [ENTER]-Taste können Sie die Anordnung der einzelnen Bilder mit [-] und [+] (rechts und links), bzw. mit [↑] und [↓] (oben und unten) ändern. Wenn Sie die Positionen verteilt haben, drücken Sie erneut [MODE], um die Eingaben zu bestätigen. - Pagina 13 All manuals and user guides at all-guides.com Deutsch Die Bildschirmansicht ist in eine 4-fache Ansicht aufgeteilt. Wenn Sie nun eine der Kanaltasten drücken, wird der jeweilige Bildbereich im Vollbild-Modus dargestellt (Abb.2). Bitte beachten Sie, dass dabei die Bildqualität abnimmt. Um in die 4-fach Ansicht zurückzukehren, drücken Sie länger die [ZOOM]-Taste. Abb.2: Vollbildmodus des ersten Quadranten eines 16-Kanal Rekorders beim Drücken der Kanaltaste 1 Solange Sie sich in der Rekorder-Ansicht befinden, wird ein eventueller Verlust des...
-
Pagina 14: Systemeinstellungen
All manuals and user guides at all-guides.com Deutsch 8. Systemeinstellungen VER 1.20 MAIN MENU SYSTEM SETUP DISPLAY SETUP AUTOSEQ SETUP CHANNEL SETUP MOTION SETUP EVENT SETUP EVENT REPORT ↑↓ + - SELECT ENTER EXIT Abb. 3: Hauptmenü Drücken Sie länger die Taste [MENU] um in das Programmiermenü zu gelangen. Durch Drücken der Taste [↑] bzw. -
Pagina 15: Bildschirmeinstellungen
All manuals and user guides at all-guides.com Deutsch TIME Hier können Sie die Uhrzeit und das Format der Uhrzeit einstellen (Stunde: H, Minute: M, Sekunde: S). VIDEO Format Wechsel zwischen PAL und NTSC („P“ und „N“). COLOR BAR Dieser Punkt dient zur Kalibrierung des Monitors. KEYLOCK An- bzw. -
Pagina 16: Einstellung Der Sequenzzeit
All manuals and user guides at all-guides.com Deutsch OSD Display Hier können Sie die Anzeige des Kamera-Namens und der Uhrzeit für die Live-Ansicht ein- bzw. ausschalten. Screen Position Mit dem Erhöhen oder Verringern der X-(waagrechten) bzw. Y-(senkrechten) Werte können Sie das Anzeigebild auf dem Bildschirm verschieben (X: -4 bis 3;... -
Pagina 17: Brightness
All manuals and user guides at all-guides.com Deutsch CH: 1 Hier können Sie den gewünschten Kanal auswählen um folgende Einstellungen vorzunehmen. TITLE Die Namen der Kameras können über die Tasten [+] und [-] eingestellt werden. Die 36 zu verwendenden Zeichen sind wie folgt: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z BRIGHTNESS... -
Pagina 18: Masking Area
All manuals and user guides at all-guides.com Deutsch Wenn Sie ‚ON / OFF Time ‘ausgewählt haben, können Sie bei ‚ON TIME‘ die Start- und bei ‚OFF TIME‘ die End-Zeit der Bewegungserkennung einstellen. Nur in dieser Zeitspanne wird die Bewegungserkennung aktiviert. Wenn Sie ‚ALWAYS OFF‘... -
Pagina 19: Ereignis Aufzeichnungen
All manuals and user guides at all-guides.com Deutsch BUZZER HOLD TIME Hier stellen Sie die Zeit für den Alarmton ein (Bereich: 0 – 99 Sekunden). Haben Sie den Wert 0(„OFF“) ausgewählt, ist die Alarmton-Funktion deaktiviert. REPORT HOLD TIME Hier definiere Sie die Nachalarmzeit eines Ereignisses. Wenn in dieser Zeit ein weiterer Alarm ausgelöst wird, wird dieser in der Ereignisliste nicht gelistet. -
Pagina 20: Wartung Und Reinigung
All manuals and user guides at all-guides.com Deutsch Auslösender Kanal. EVENT: Ereignisarten: L = „LOSS“ Videosignalverlust M = „MOTION“ Bewegungserkennung List Clear: Hier können Sie die Ereignisliste löschen. Drücken Sie dazu die [ENTER]-Taste. 9. Wartung und Reinigung 9.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. -
Pagina 21: Technische Daten
All manuals and user guides at all-guides.com Deutsch 11. Technische Daten Typennummer TVAC21000 Videoeingänge 4 Kameras. Bildwiederholrate NTSC: 60 Halbbilder/Sekunde; PAL: 50 Halbbilder/Sekunde Videoformat NTSC oder PAL VIDEO IN (Videoeingang) 4 BNC-Buchsen: mit 75Ω abgeschlossen VIDEO OUT (Videoausgang) 2 BNC-Buchsen VCR IN 1 BNC-Buchse: mit 75Ω... - Pagina 22 All manuals and user guides at all-guides.com TVAC21000 User manual Version 05/2011 Original English user manual. Keep for future use.
- Pagina 23 The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement.
- Pagina 24 The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss! ABUS will not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions.
- Pagina 25 All manuals and user guides at all-guides.com English Warnings Follow all safety and operating advises before starting-up the device! 1. Follow these directions in order to avoid damage of the power cord or plug: • Do not modify or process the power cord or plug arbitrarily. •...
- Pagina 26 All manuals and user guides at all-guides.com English Table of contents Intended use ............................24 Scope of delivery ..........................24 Features and functions ........................24 Physical description ..........................25 Button description..........................26 System design ............................27 Function description ..........................27 7.1 Switching on ..........................
-
Pagina 27: Intended Use
All manuals and user guides at all-guides.com English 1. Intended use With a Quad processor, you can show the pictures from four cameras on one monitor simultaneously. At the video inputs, you connect up to four cameras to the Quad processor. Two video outputs are available, the view of the “MONITOR OUT”... -
Pagina 28: Physical Description
All manuals and user guides at all-guides.com English 4. Physical description Connection Function Description Switch output. (NO: Normally Open; COM/NO/NC N.C.: Normally Closed). This output Alarm output enables control of external equipment in the event of an alarm. MONITOR This output is used for sending the video Video output, monitor signal to a monitor. -
Pagina 29: Button Description
All manuals and user guides at all-guides.com English 5. Button description (1) - (4) = function keys (5) - (8) = camera keys Some keys have a multiple function. Each key also has an LED display. Press and hold to go into programming mode. Press and hold to exit the programming menu. -
Pagina 30: System Design
All manuals and user guides at all-guides.com English 6. System design RELAY OUT VIDEO OUT VIDEO IN POWER IN COM/NO/NC MONITOR QUAD DC 12V Master Kamera 1 Monitor Kamera 2 Kamera 3 Kamera 4 7. Function description 7.1 Switching on Every time the device is started, it goes through a warm-up phase and runs a self-test. -
Pagina 31: Zoom Mode
All manuals and user guides at all-guides.com English By pressing the [ENTER] key you can change the way pictures are arranged using [-] and [+] (right and left) and [↑] and [↓] (up and down). When you have positioned the pictures, press [MODE] again to confirm. - Pagina 32 All manuals and user guides at all-guides.com English The screen is divided into 4 sections. If you now press one of the channel keys, that part of the screen is shown in full-screen mode (fig. 2). Note that the picture quality is not as good. To return to the 4-picture view, press and hold down the [ZOOM] key.
-
Pagina 33: System Settings
All manuals and user guides at all-guides.com English 8. System settings VER 1.20 MAIN MENU SYSTEM SETUP DISPLAY SETUP AUTOSEQ SETUP CHANNEL SETUP MOTION SETUP EVENT SETUP EVENT REPORT ↑↓ + - SELECT ENTER EXIT Fig. 3: Main menu Press and hold the [MENU] key to open the program menu. Press [↑] or [↓] to move one field up and down between the menu items. -
Pagina 34: Screen Settings
All manuals and user guides at all-guides.com English TIME Sets the time and clock format (Hour: H, minute: M, seconds: S). VIDEO FORMAT Switches between PAL and NTSC (“P” and “N”). COLOR BAR Calibrates the monitor. KEYLOCK Enables and disables the key lock. Only the [MENU] key is enabled in the live view. Press [MENU] again and select ‘OFF’... -
Pagina 35: Setting The Sequence Time
All manuals and user guides at all-guides.com English OSD DISPLAY Specifies whether or not the camera name and the time are displayed in the live view. SCREEN POSITION You can raise or lower the X (horizontal) and Y (vertical) values to move the displayed image on the screen (X: -4 to 3;... -
Pagina 36: Motion Sensor
All manuals and user guides at all-guides.com English CH: 1 You can select the channel you want here and make the following settings. TITLE Define the camera names using the [+] and [-] keys. 36 characters are available as follows: BRIGHTNESS Sets the brightness for cameras 1–4 (CH1–CH4). -
Pagina 37: Event Settings
All manuals and user guides at all-guides.com English If you select ‘ON / OFF Time’, you can set the start time for motion detection as the ‘ON TIME’ and the end time as the ‘OFF TIME’. Motion detection is only activated during this period. If you select ‘ALWAYS OFF’, motion detection is always deactivated. -
Pagina 38: Event Reports
All manuals and user guides at all-guides.com English REPORT HOLD TIME Defines the report hold time for an event. If another alarm is triggered in this time, it is not displayed in the event list. MD FREEZE TIME Specifies how long the picture of the camera to be triggered is frozen (0–99 seconds). The freeze function is deactivated if you select 0 (“OFF”). -
Pagina 39: Maintenance And Cleaning
All manuals and user guides at all-guides.com English List Clear: Clears the event list. Press [ENTER]. 9. Maintenance and cleaning 9.1 Maintenance Regularly check the product's physical state, e.g. check for damage of the housing. If you suspect that safe operation cannot be guaranteed anymore, disconnect the product and ensure that it cannot be used by mistake. -
Pagina 40: Technical Data
All manuals and user guides at all-guides.com English 11. Technical data Model number TVAC21000 Video inputs 4 cameras Picture refresh rate NTSC: 60 fields/second; PAL: 50 fields/second Video format NTSC or PAL VIDEO IN 4 BNC sockets: terminated with 75Ù... - Pagina 41 All manuals and user guides at all-guides.com TVAC21000 Manuel utilisateur Version 05/2011 Original du manuel en français. Conserver pour suivant usage!
- Pagina 42 à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document.
- Pagina 43 La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes ! ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.
- Pagina 44 All manuals and user guides at all-guides.com Français Avertissements Suivez tous les conseils de sécurité et le mode d’emploi avant d’allumer l’appareil ! 1. Suivez ces instructions pour ne pas endommager le cordon d’alimentation ou la fiche : • Ne pas modifier ou transformer arbitrairement le cordon d’alimentation ou la fiche. •...
- Pagina 45 All manuals and user guides at all-guides.com Français Contenu Usage approprié ........................... 43 Livraison ..............................43 Caractéristiques et fonctions ......................43 Description des branchements ......................44 Description des touches ........................45 Schéma du système ..........................46 Description de fonction ........................46 7.1 Mise en marche ..........................
-
Pagina 46: Usage Approprié
All manuals and user guides at all-guides.com Français 1. Usage approprié Grâce à un diviseur en quadrants, vous pouvez représenter simultanément les images de quatre caméras sur un moniteur. Vous pouvez raccorder jusqu’à quatre caméras au diviseur en quadrants via les entrées vidéo. Vous disposez de deux sorties vidéo, l’affichage de la sortie «... -
Pagina 47: Description Des Branchements
All manuals and user guides at all-guides.com Français 4. Description des branchements Connecteur Description de fonction Sortie commutable (NO : normalement COM/NO/NC ouvert Sortie d´alarme N.C. : normalement fermé). Cette sortie permet la commande de périphériques externes en cas d’alarme. MONITOR Cette sortie permet la communication Sorite vidéo MONITOR... -
Pagina 48: Description Des Touches
All manuals and user guides at all-guides.com Français 5. Description des touches (1) - (4) = touches de fonction (5) - (8) = touches de caméra Certaines touches ont plusieurs fonctions. De plus, chaque touche dispose d'un témoin lumineux. Un appui prolongé sur cette touche permet de passer en mode de programmation. Une pression prolongée de la touche permet de quitter le menu de programmation. -
Pagina 49: Schéma Du Système
All manuals and user guides at all-guides.com Français 6. Schéma du système RELAY OUT VIDEO OUT VIDEO IN POWER IN COM/NO/NC MONITOR QUAD DC 12V Master Kamera 1 Caméra 1 Monitor Moniteur Kamera 2 Caméra 2 Kamera 3 Caméra 3 Kamera 4 Caméra 4 7. -
Pagina 50: Mode Zoom
All manuals and user guides at all-guides.com Français En appuyant sur la touche [ENTER], vous pouvez modifier la disposition des différentes images avec [-] et [+] (droite et gauche), ou avec [↑] et [↓] (haut et bas). Lorsque vous avez attribué les positions, appuyez de nouveau sur [MODE], pour confirmer les saisies. - Pagina 51 All manuals and user guides at all-guides.com Français Fig. 2 : Mode plein écran du premier quadrant d’un enregistreur 16 canaux en cas de pression sur la touche de canal 1 Tant que vous vous trouvez dans l’affichage de l’enregistreur, une perte éventuelle du signal vidéo des signaux 1 à...
-
Pagina 52: Options Système
All manuals and user guides at all-guides.com Français 8. Options système VER 1.20 MAIN MENU SYSTEM SETUP DISPLAY SETUP AUTOSEQ SETUP CHANNEL SETUP MOTION SETUP EVENT SETUP EVENT REPORT ↑↓ + - SELECT ENTER EXIT Fig. 3 : Menu principal Appuyez de manière prolongée sur la touche [MENU] pour passer au menu de programmation. -
Pagina 53: Réglages De L'écran
All manuals and user guides at all-guides.com Français TIME Vous pouvez régler ici l’heure et le format de l’heure (Heure : H, minute : M, seconde : S). VIDEO FORMAT Commutation entre PAL et NTSC (« P » et « N »). COLOR BAR Cette option permet le calibrage de l’écran. -
Pagina 54: Réglage Du Temps De Séquence
All manuals and user guides at all-guides.com Français OSD Display Vous pouvez ici activer ou désactiver l’affichage du nom de la caméra et l’heure de l’affichage en direct. Screen Position En augmentant ou diminuant les valeurs X (horizontales) et Y (verticales), vous pouvez décaler l’image d’affichage sur l’écran (X : -4 à... -
Pagina 55: Détecteur De Mouvement
All manuals and user guides at all-guides.com Français CH: 1 Vous pouvez sélectionner ici le canal souhaité pour procéder aux réglages suivants. TITLE Les touches [+] et [-] permettent de définir les noms des caméras. Les 36 caractères suivants peuvent être utilisés : BRIGHTNESS Cette option de menu permet de régler les valeurs de luminosité... -
Pagina 56: Réglages Des Événements
All manuals and user guides at all-guides.com Français Si vous avez sélectionné ON / OFF Time, vous pouvez régler l’horaire de début de la détection de mouvement dans ‚ON TIME’ et l’horaire de fin dans OFF TIME. La détection de mouvement est activée uniquement pendant cet intervalle de temps. -
Pagina 57: Enregistrements Des Événements
All manuals and user guides at all-guides.com Français REPORT HOLD TIME Cette touche vous permet de définir le temps après alarme d’un événement. Si une autre alarme est déclenchée pendant cette période, celle-ci n’est pas listée dans la liste des événements. MD FREEZE TIME Vous pouvez ici régler le temps d’affichage de l’image de la caméra déclencheuse en arrêt sur image (0 à... -
Pagina 58: Entretien Et Nettoyage
All manuals and user guides at all-guides.com Français List Clear : Cette touche vous permet de supprimer la liste des événements. Pour ce faire, appuyez sur la touche [ENTER]. 9. Entretien et nettoyage 9.1 Entretien Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages. -
Pagina 59: Fiche Technique
All manuals and user guides at all-guides.com Français 11. Fiche technique Numéro du type TVAC21000 Entrées vidéo 4 caméras Fréquence d’images NTSC : 60 trames par secondes. PAL : 50 trames par seconde Format vidéo NTSC ou PAL VIDEO IN (entrée vidéo) 4 BNC femelles: avec résistance de terminaison de 75 Ω... - Pagina 60 All manuals and user guides at all-guides.com TVAC21000 Gebruikershandleiding Versie 05/2011 De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!
-
Pagina 61: Inleiding
ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de... - Pagina 62 Dit symbool vindt u bij de tips en informatie over gebruik en bediening. Belangrijke veiligheidswaarschuwing In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade! ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.
- Pagina 63 All manuals and user guides at all-guides.com Nederlands Waarschuwingen Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt! 1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden: • Breng geen wijzigingen aan in de stekker of de kabel. •...
- Pagina 64 All manuals and user guides at all-guides.com Nederlands Inhoudsopgave Gebruik volgens voorschrift ....................... 62 Leveringsomvang ..........................62 Kenmerken en functies ........................62 Beschrijving van de aansluitingen ..................... 63 Omschrijving toetsen ........................... 64 Functiebeschrijving ..........................65 7.1 Inschakelen ..........................65 7.2 Liveweergave ..........................65 7.3 Zoommodus ..........................
-
Pagina 65: Gebruik Volgens Voorschrift
All manuals and user guides at all-guides.com Nederlands 1. Gebruik volgens voorschrift Met een quad kunt u de beelden van vier camera’s tegelijk op een monitor weergeven. Via de video-ingangen sluit u tot vier camera’s aan de quad aan. Er staan twee video-uitgangen ter beschikking, het aanzicht van de uitgang „MONITOR OUT”... -
Pagina 66: Beschrijving Van De Aansluitingen
All manuals and user guides at all-guides.com Nederlands 4. Beschrijving van de aansluitingen Aansluiting Functiebeschrijving Schakeluitgang (NO: Normaly Open; COM/NO/NC NC: Normaly Closed). Hiermee is een Uitgang alarm extern apparaat aan te sturen in geval van alarm. MONITOR Deze uitgang leidt het videosignaal Video-uitgang MONITOR naar een monitor. -
Pagina 67: Omschrijving Toetsen
All manuals and user guides at all-guides.com Nederlands 5. Omschrijving toetsen (1) - (4) = functietoetsen (5) - (8) = cameratoetsen Enkele toetsen hebben meerdere functies. Verder beschikt elke toets over een LED-indicator. Via deze toets bereikt u na langer indrukken de programmeermodus. Om de programmeermodus te verlaten, drukt u lang op de toets. -
Pagina 68: Systeemopbouw
All manuals and user guides at all-guides.com Nederlands 6. Systeemopbouw RELAY OUT VIDEO OUT VIDEO IN POWER IN COM/NO/NC MONITOR QUAD DC 12V Master camera 1 Monitor camera 2 camera 3 camera 4 7. Functiebeschrijving 7.1 Inschakelen Bij elke start voert het toestel een opwarmingsfase en een zelftest uit. Eerst wordt gecontroleerd of camera’s aan de ingangen aangesloten zijn. -
Pagina 69: Zoommodus
All manuals and user guides at all-guides.com Nederlands Door het indrukken van de [ENTER]-toets kunt u de positie van de verschillende beelden met [-] en [+] (rechts en links), resp. met [↑] en [↓] (bovenaan en onderaan) wijzigen. Als u de posities verdeeld hebt, druk dan opnieuw op [MODE] om de invoer te bevestigen. - Pagina 70 All manuals and user guides at all-guides.com Nederlands De beeldschermweergave is in een 4-voudige weergave ingedeeld. Als u nu een van de kanaaltoetsen indrukt, wordt het betreffende beeldgedeelte in de modus volledig beeld weergegeven (afb. 2). Gelieve er rekening mee te houden dat de beeldkwaliteit hierbij afneemt. Om naar de 4-voudige weergave terug te keren, drukt u lang op de [ZOOM]-toets.
-
Pagina 71: Systeemopties
All manuals and user guides at all-guides.com Nederlands 8. Systeemopties VER 1.20 MAIN MENU SYSTEM SETUP DISPLAY SETUP AUTOSEQ SETUP CHANNEL SETUP MOTION SETUP EVENT SETUP EVENT REPORT ↑↓ + - SELECT ENTER EXIT Afb. 3: Hoofdmenu Druk lang op de toets [MENU] om naar het programmeermenu te gaan. Door op de toets [↑] resp. [↓] te drukken, kunt u een veld tussen de menupunten naar boven of naar onderen wisselen. -
Pagina 72: Beeldscherminstellingen
All manuals and user guides at all-guides.com Nederlands TIME Hier kunt u de tijd en het formaat van de tijd instellen (Uur: H, minuut: M, seconde: S). VIDEO FORMAT Wisselen tussen PAL en NTSC („P” en „N”). COLOR BAR Dit punt dient voor de kalibrering van de monitor. KEYLOCK In- en uitschakelen van de toetsvergrendeling. -
Pagina 73: Instelling Van De Sequentietijd
All manuals and user guides at all-guides.com Nederlands OSD DISPLAY Hier kunt u de weergave van de cameranaam en de tijd voor de liveweergave in- en uitschakelen. SCREEN POSITION Door het verhogen of verlagen van de X- (horizontale) resp. Y- (verticale) waarden kunt u het beeld op het beeldscherm verschuiven (X: -4 tot 3;... -
Pagina 74: Brightness
All manuals and user guides at all-guides.com Nederlands CH: 1 Hier kunt u het gewenste kanaal kiezen om de volgende instellingen in te voeren. TITLE De namen van de camera’s kunnen met de toetsen [+] en [-] ingesteld worden. De 36 te gebruiken tekens zijn als volgt: BRIGHTNESS Met dit menupunt kunnen de helderheidswaarden voor de camera’s 1 - 4 (CH1 - CH4) ingesteld worden. -
Pagina 75: Gebeurtenisinstellingen
All manuals and user guides at all-guides.com Nederlands Als u „ON / OFF Time” gekozen hebt, kunt u bij „ON TIME” de start- en bij „OFF TIME” de eindtijd van de bewegingsherkenning instellen. Alleen in deze tijdsspanne wordt de bewegingsherkenning geactiveerd. Als u „ALWAYS OFF”... -
Pagina 76: Gebeurtenisopnames
All manuals and user guides at all-guides.com Nederlands REPORT HOLD TIME Hier legt u de na-alarmtijd van een gebeurtenis vast. Als gedurende deze tijd een bijkomend alarm geactiveerd wordt, wordt dit alarm in de gebeurtenislijst niet opgenomen. MD FREEZE TIME Hier stelt u de tijd in hoe lang het beeld van de inschakelende camera als stilstaand beeld weergegeven moet worden (0 - 99 seconden). -
Pagina 77: Onderhoud En Reiniging
All manuals and user guides at all-guides.com Nederlands List Clear: Hier kunt u de gebeurtenislijst wissen. Druk hiervoor op de toets [ENTER]. 9. Onderhoud en reiniging 9.1 Onderhoud Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing. Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. -
Pagina 78: Technische Gegevens
All manuals and user guides at all-guides.com Nederlands 11. Technische gegevens Typenummer TVAC21000 Video-ingangen 4 camera's Beeldherhaling NTSC: 60 halfbeelden/ seconde; PAL: 50 halfbeeden/ seconde Videoformaat NTSC en PAL VIDEO IN (camera's) 4 BNC-bussen, afgesloten met 75 Ω VIDEO OUT (video-uitgang) - Pagina 79 All manuals and user guides at all-guides.com TVAC21000 Brugerhåndbog Version 05/2011 Original betjeningsmanual på dansk. Opbevares til fremtidige formål!
-
Pagina 80: Korrekt Anvendelse
ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument. - Pagina 81 Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette! ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne. I sådanne tilfælde ophører garantien.
- Pagina 82 All manuals and user guides at all-guides.com Dansk Advarsler Følg alle sikkerheds instruktioner før at installationen begynder! 1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket. • Lad vær med at ændre strømledningen eller stikket vilkårligt. •...
- Pagina 83 All manuals and user guides at all-guides.com Dansk Indholdsfortegnelse Korrekt anvendelse ..........................77 Leveringsomfang..........................77 Kendetegn og funktioner ........................77 Beskrivelse af tilslutningerne ......................78 Beskrivelse af funktionstaster ......................79 Systemopbygning ..........................80 Funktionsbeskrivelse ........................... 80 7.1 Tilkobling ............................80 7.2 Live-visning ..........................
-
Pagina 84: Leveringsomfang
All manuals and user guides at all-guides.com Dansk 1. Korrekt anvendelse Med en quad kan du vise billederne fra fire kameraer samtidigt på en monitor. Via videoindgangene tilslutter du indtil fire kameraer til quaden. Der står to videoudgange til rådighed, visningen af udgangen “MONITOR OUT”... -
Pagina 85: Beskrivelse Af Tilslutningerne
All manuals and user guides at all-guides.com Dansk 4. Beskrivelse af tilslutningerne Tilslutning Funktionsbeskrivelse vekseludgang (NO: Normaly Open; COM/NO/NC Alarmudgang N.C.: Normaly Closed). Denne udgang giver mulighed for styring af eksterne enheder ved alarm. MONITOR Videoudgang MONITOR Denne udgang tjener til det formål at vise videosignalet på... -
Pagina 86: Beskrivelse Af Funktionstaster
All manuals and user guides at all-guides.com Dansk 5. Beskrivelse af funktionstaster (1) - (4) = funktionstaster (5) - (8) = kamerataster Enkelte taster har flere funktioner. Hver tast råder over en LED-visning. Med denne tast kommer du til programmeringsfunktionen ved at trykke længere. Tryk længere på... -
Pagina 87: Systemopbygning
All manuals and user guides at all-guides.com Dansk 6. Systemopbygning RELAY OUT VIDEO OUT VIDEO IN POWER IN COM/NO/NC MONITOR QUAD DC 12V Master Kamera 1 Monitor Kamera 2 Kamera 3 Kamera 4 7. Funktionsbeskrivelse 7.1 Tilkobling Ved hver start gennemfører apparatet en opvarmningsfase og en selvtest. Først kontrolleres det, om der er tilsluttet kameraer til indgangene. -
Pagina 88: Zoom-Funktion
All manuals and user guides at all-guides.com Dansk 7.3 Zoom-funktion Ved at trykke længere på tasten [ZOOM] vises der et firkantet indrammet billede på skærmen. Med [ENTER] zoomer du ind på dette område. Det kan styres med kanaltasterne [↑], [↓] og “+”, “-“. -
Pagina 89: Systemopsætning
All manuals and user guides at all-guides.com Dansk Så længe du befinder dig i optagervisningen, registreres et eventuelt tab af videosignalet på kanal 1-4 ikke. Stillbillede quad Tryk på tasten [FREEZE] i optagervisningen. Du ser nu et stillbillede af hele afspilningen i alle kvadranter. -
Pagina 90: Dato- Og Tidsindstilling
All manuals and user guides at all-guides.com Dansk Der kan vælges mellem følgende menuunderpunkter: Valg af datoen, klokkeslættet og videoformatet. Gendannelse af SYSTEM SETUP fabriksindstillingerne. DISPLAY SETUP Indstillinger for displayvisningen. AUTOSEQ SETUP Indstilling af sekvensvisningens varighed. CHANNEL SETUP Indstillinger for kamerabilledet og kameranavnet. MOTION SETUP Indstillinger for bevægelsesgenkendelsen. -
Pagina 91: Skærmindstillinger
All manuals and user guides at all-guides.com Dansk TIME POSITION Dette punkt angiver, på hvilken position datoen og klokkeslættet vises på skærmen. Med [+] og [-] er det muligt at ændre positionen (se fig. 2). RIGHT(UR) UP LEFT 2011.01.06 (UL) 10 ：... -
Pagina 92: Indstilling Af Sekvenstiden
All manuals and user guides at all-guides.com Dansk 8.3 Indstilling af sekvenstiden VER 1.20 AUTOSEQ TIME SETUP CH 1-4: 01S CH 1: CH 2: CH 3: CH 4: ↑↓ Select + - Adjust EXIT Fig. 7: Indstillinger for sekvenstiden Her kan du definere varigheden for de enkelte kanaler (“OFF”-99). Hvis forbindelsen til et kamera afbrydes, springes denne kanal automatisk over i den sekventielle visning. -
Pagina 93: Bevægelsesføler
All manuals and user guides at all-guides.com Dansk CONTRAST I dette menupunkt kan kontrastværdierne indstilles for kameraerne 1-4 (CH1-CH4). Du kan vælge værdier mellem -100 (“MIN”) og 100 (“MAX”). SATURATION I dette menupunkt kan mætningen indstilles for kameraerne 1-4 (CH1-CH4). Du kan vælge værdier mellem -100 (“MIN”) og 100 (“MAX”). -
Pagina 94: Hændelsesindstillinger
All manuals and user guides at all-guides.com Dansk MASKING AREA Her kan du bestemme kamerabilledets område, hvor en bevægelsesgenkendelse skal foretages. I alt står der 192 felter (16 spalter x 12 linjer) til rådighed. Gå frem på følgende måde ved valg af registreringsområdet: Vælg punktet MASKING AREA i menuen ved hjælp af tasterne [↑] og [↓]. -
Pagina 95: Hændelsesoptagelser
All manuals and user guides at all-guides.com Dansk 8.7 Hændelsesoptagelser Event Report Ver 1.20 1 / 6 PAGE Y: M : D H : M : S EVENT 11 - 01 - 04 08 : 22 :17 LIST CLEAR ENTER SELECT SELECT PAGE EXIT... -
Pagina 96: Vedligeholdelse Og Rengøring
All manuals and user guides at all-guides.com Dansk 9. Vedligeholdelse og rengøring 9.1 Vedligeholdelse Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet. Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. -
Pagina 97: Tekniske Data
All manuals and user guides at all-guides.com Dansk 11. Tekniske data Typenummer TVAC21000 Videoindgange 4 Kameraer. Billedfremførsel NTSC: 60 Halvbilleder/Sek; PAL: 50 Hallvbilleder/Sek Videoformat NTSC eller PAL VIDEO IN (Videoindgang) 4 BNC-Bøsning: med 75Ω lukket VIDEO OUT (Videoudgang) 2 BNC-Bøsninger VCR IND 1 BNC-Bøsning: med 75Ω... -
Pagina 98: F Note De L'éditeur
We reserve the right to change the technical or physical specifications. F Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
