H2-120-57-03
3.
Aanpassen aan een andere gassoort
N
De aanpassing aan een andere gassoort mag uitsluitend door een erkend vakman worden
uitgevoerd.
N
Bij de aanpassing aan een andere gassoort moeten in elk geval de spuitstukken van de stralers
worden vervangen.
N
Alle met G20 gekentekende apparaten kunnen bij een Wobbe-index van 11,3 – 15,2 kWh/m
worden gebruikt zonder de instelling te wijzigen.
N
Wanneer de instelling wordt gewijzigd, moet de nieuwe instelling worden vermeld.
Spuitstukken van de stralers vervangen
1.
Eerst moeten de gas- en elektriciteitstoevoer worden afgesloten.
2.
Het bedieningspaneel naar voor uit de houder trekken en de beide steekverbindingen met de
kookplaat scheiden.
3.
De kookplaat voorzichtig vooraan uit het aanrechtblad tillen: bijv. een schroevendraaier o.d. onder
de rand van de kookplaat schuiven. De volledige kookplaat met het keramisch oppervlak naar
onder op een geschikte ondergrond leggen.
4.
De geperforeerde beschermingsmantel rond de gasaansluiting afnemen.
De klemmen aan de injectorbuizen losmaken.
5.
De borgschroeven uitdraaien en het kraanblok naar achter schuiven. Daarbij worden de
6.
spuitstukhouders uit de injectorbuizen getrokken.
7.
De spuitstukken met een 9 mm-sleutel uitdraaien; de nieuwe spuitstukken inzetten. Bij het uit-
draaien van de spuitstukken moet de spuitstukhouder op gepaste wijze worden tegengehouden.
Let erop dat u spuitstukken met de correcte spuitstukdiameter gebruikt. De gepaste spuitstuk-
ken staan op pagina 9 in de tabel „Spuitstukdiameters".
8.
Na het vervangen van de spuitstukken de spuitstukhouders weer tot de aanslag in de injectorbuis
steken en met de klemmen vastmaken.
9.
De borgschroeven van de gasaansluiting weer indraaien en de geperforeerde beschermings-
mantel vastschroeven.
10. Eerst de kookplaat weer in het aanrechtblad zetten.
11. De kookplaat en het bedieningspaneel weer met elkaar verbinden en het bedieningspaneel even-
eens weer in de uitsparing plaatsen.
Uitsluitend voor intern gebruik

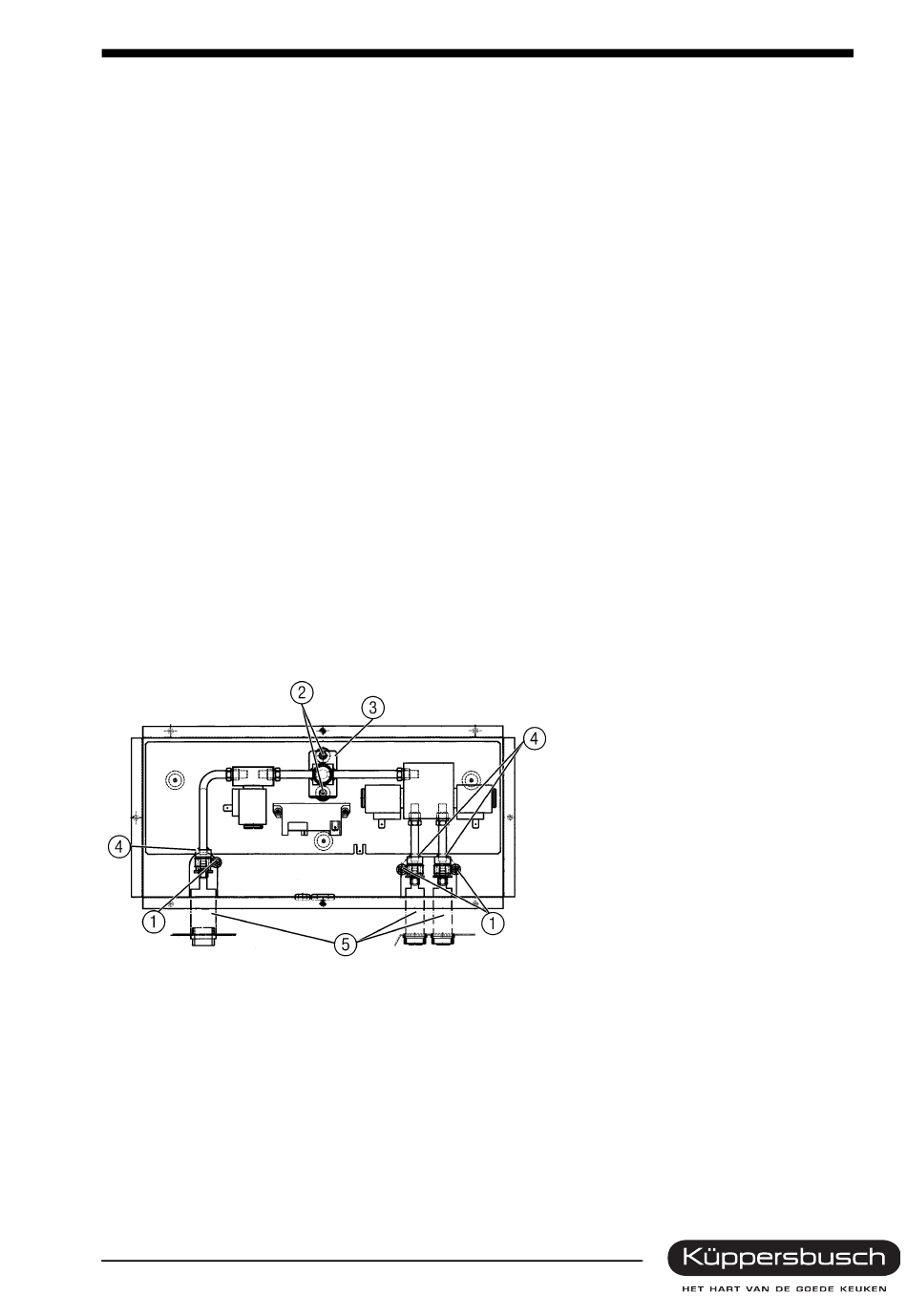

klem
borgschroef
kraanblok
spuitstukhouder
injectorbuis
7
3
