6. Verwijder de geheugenmodules.
7. Verwijder de
draadloze
8. Verwijder het vaste-toestandstation.
9. Verwijder de warmteafleider.
Over deze taak

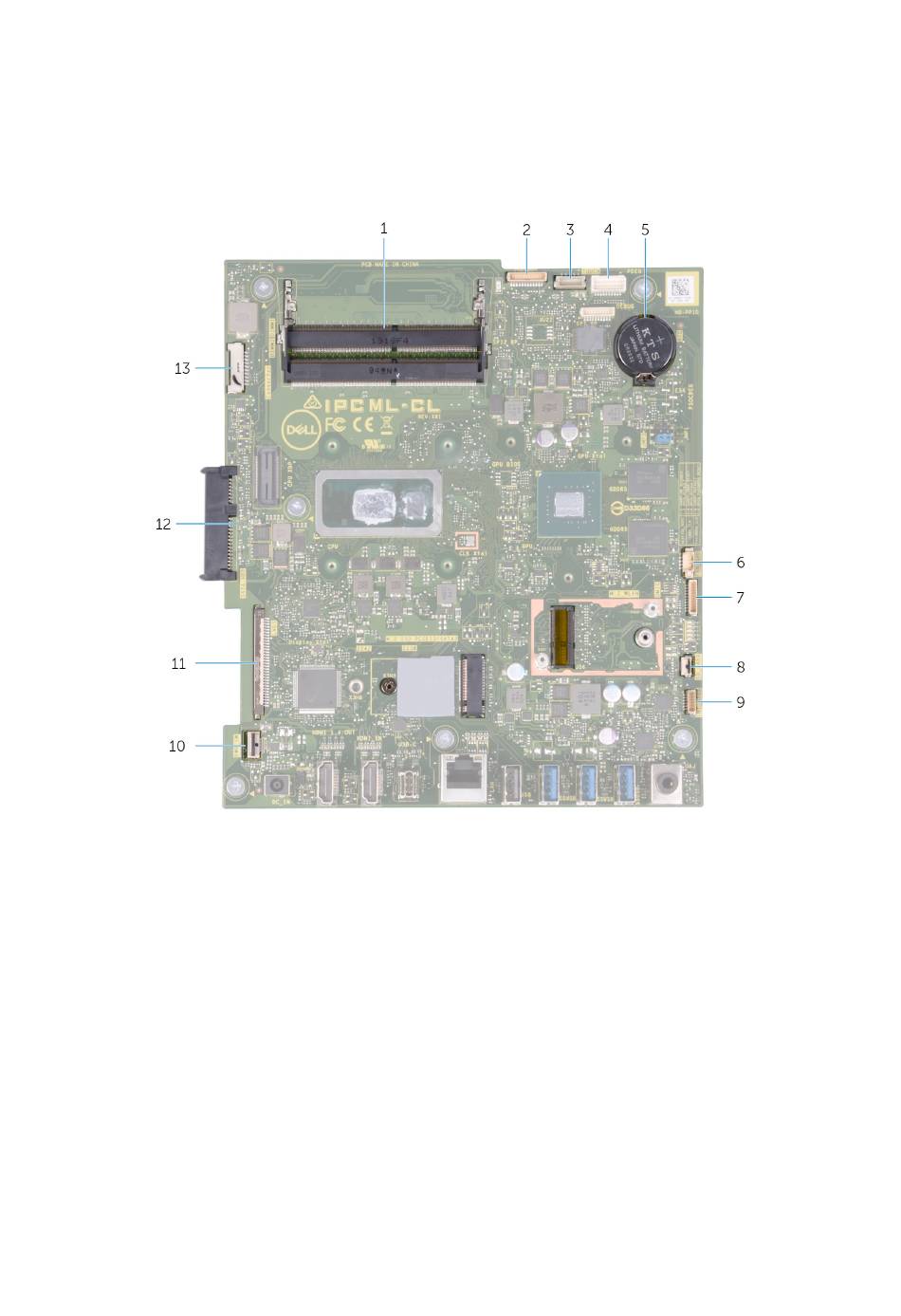

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
Afbeelding 1. Systeemkaartconnectoren.
1. Geheugenmodule
3. Kabel van touchscreen
5. Knoopbatterij
7. Kabel van de microfoonmodule
9. Luidsprekerkabel
11. Beeldschermkabel
13. Kabel van de achtergrondverlichting
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
kaart.
2. Camerakabel
4. Poort voor foutopsporing
6. Ventilatorkabel
8. Kabel van de mediakaartlezer
10. Kabel van aan/uit-knopkaart
12. Connector voor harde schijf
Onderdelen verwijderen en plaatsen
