3.4

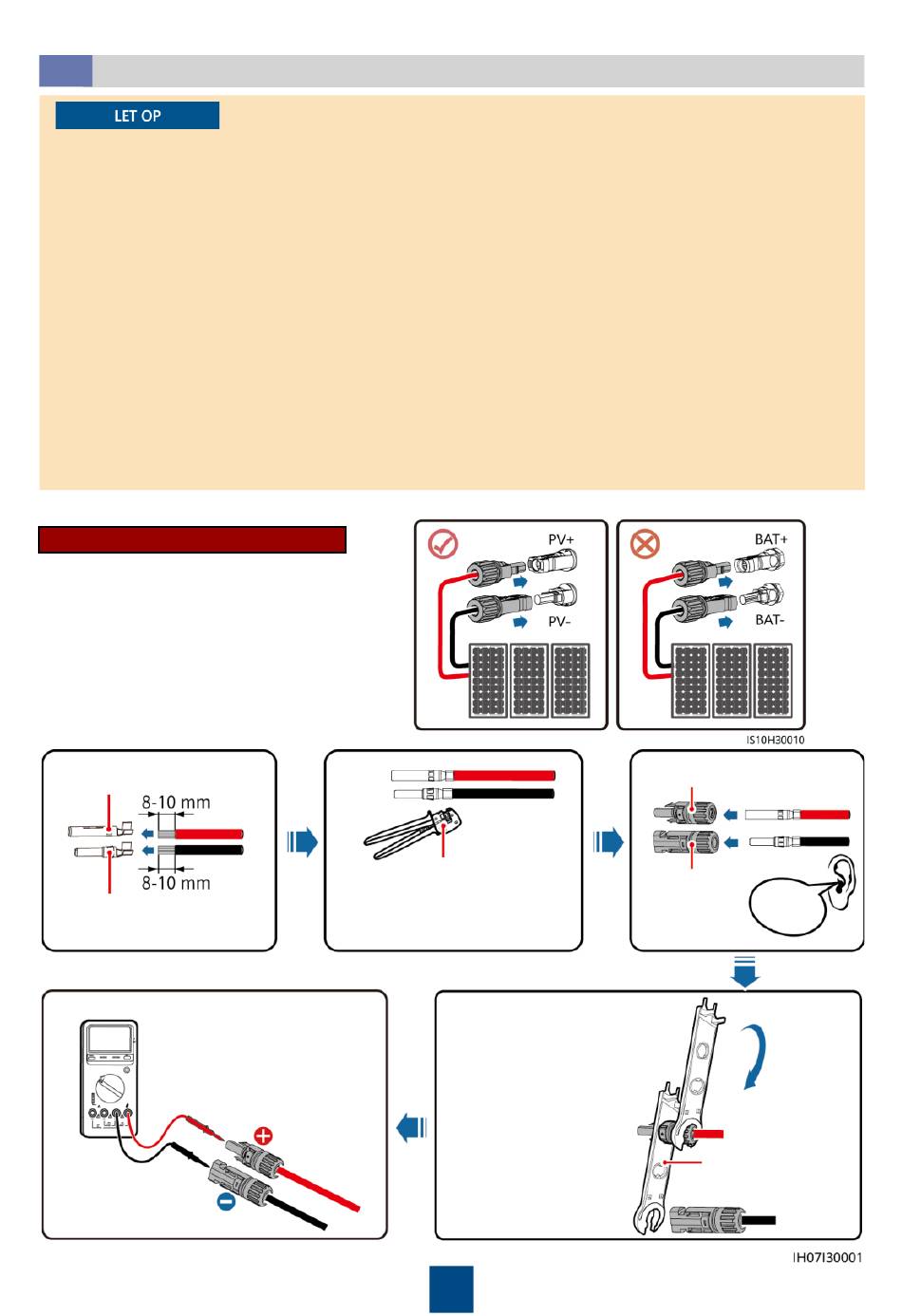

DC-ingangskabels installeren
1. Zorg ervoor dat de uitgang van de PV-module goed is geaard.
2. Gebruik de positieve en negatieve metalen Staubli MC4-aansluitingen en de DC-connectoren
die zijn meegeleverd met de omvormer voor zonne-energie. Het gebruik van incompatibele
positieve en negatieve metalen aansluitingen en DC-connectoren kan ernstige gevolgen
hebben. De veroorzaakte apparaatschade wordt niet gedekt door de garantie.
3. De DC-ingangsspanning van de SUN2000 mag nooit hoger zijn dan 1100 V DC.
4. Breng voordat u de DC-ingangskabel aansluit labels aan op de kabelpolen, om ervoor te
zorgen dat de kabels juist worden aangesloten.
5. Als de DC-ingangskabel omgekeerd is aangesloten, gebruik de DC-schakelaar en positieve en
negatieve connectoren dan niet direct. Als u dit niet in acht neemt, kan dit schade aan het
apparaat veroorzaken. Dit wordt niet gedekt door een garantie. Wacht tot de zonnestraling 's
nachts afneemt en de PV-reeksstroom lager wordt dan 0,5 A. Zet de DC-schakelaar op OFF,
verwijder de positieve en negatieve connectoren en corrigeer de polariteit van de DC-
ingangskabel.
6. Als de PV-reeksen zijn geconfigureerd met Smart PV Optimizers, raadpleegt u de beknopte
handleiding van de Smart PV Optimizers om de polariteit van de kabels te controleren.
1. Zet de DC-connectoren in elkaar.
Correcte bedradingsklemmen
Positieve metalen
aansluiting
Negatieve metalen
aansluiting
Zorg ervoor dat
polariteit van de
kabels correct is.
PV-CZM-22100/19100 (Staubli)
Zorg ervoor dat de kabel na
het krimpen niet kan worden
losgetrokken.
Gebruik de
afgebeelde sleutel
om de borgmoer aan
te halen. Wanneer
de sleutel tijdens het
aanhalen slipt, is de
borgmoer
vastgedraaid.
8
Positieve connector
Negatieve
connector
Klik
PV-MS-HZ
Steeksleutel
(Staubli)
