Toro Greensmaster 3000 Series Installatie-Instructies pagina 11
Dpa kooimaaier/groomer (rechts)
Verberg thumbnails
Zie ook voor Greensmaster 3000 Series:
- Gebruikershandleiding (20 pagina's) ,
- Installatie-instructie (29 pagina's) ,
- Installatie-instructies (25 pagina's)
Inhoudsopgave
Advertenties

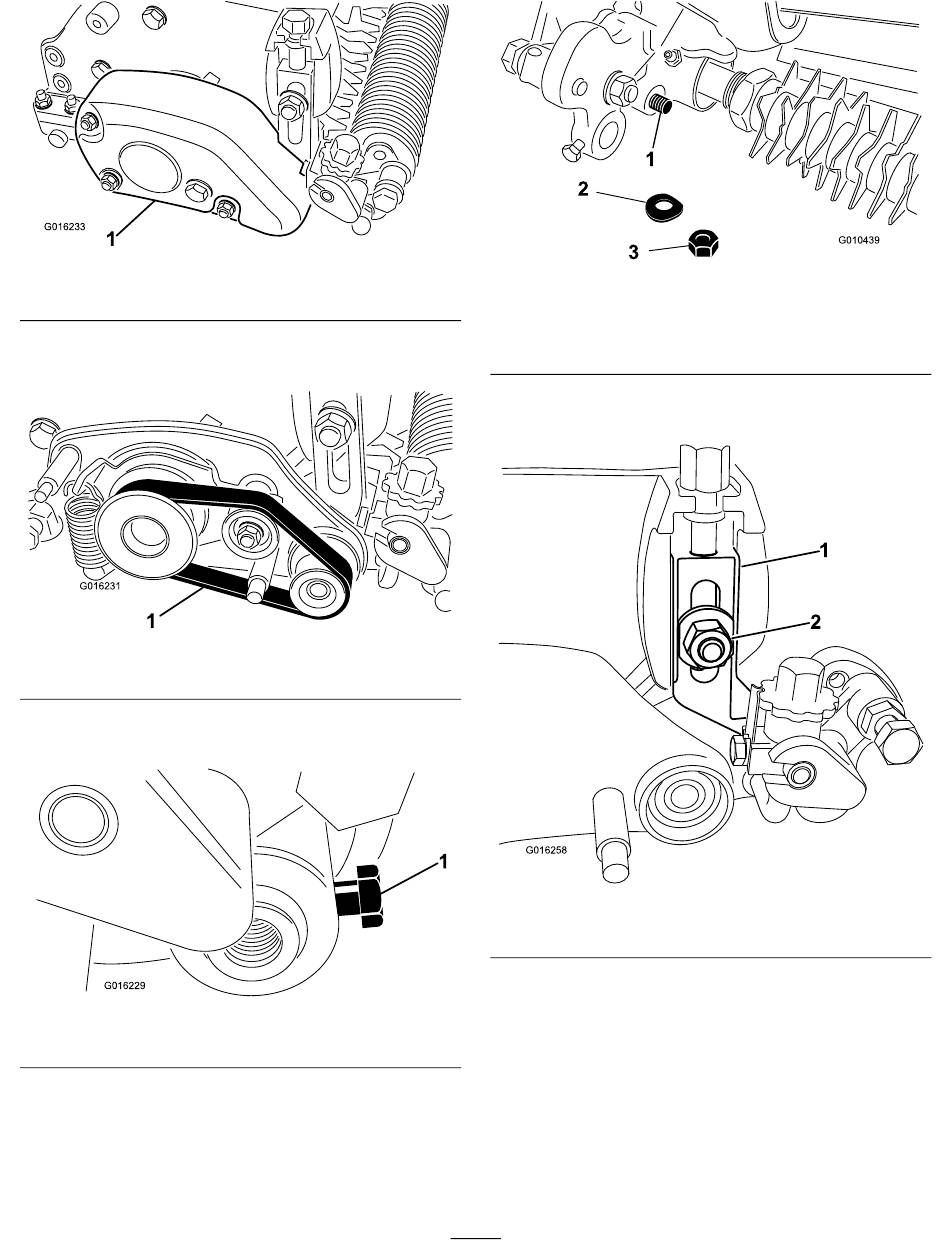

G016233
Figuur 26
1. Riemkap
2. Verwijder de riem van de aandrijfpoelie, de spanpoelie
en de aangedreven poelie
G016231
Figuur 27
1. Riem
3. Draai de bout los waarmee de as van de rol aan de
maaihoogtearm is bevestigd
G016229
Figuur 28
1. Bout rolas
4. Verwijder de borgmoer en veerring waarmee de
maaihoogtearm met het stanguiteinde aan de
groomeraandrijving is bevestigd
(Figuur
27).
(Figuur
28).
(Figuur
29).
1. Stanguiteinde van
maaihoogteconstructie
2. Belleville-ring
5. Verwijder de ploegbout, moer en ring waarmee de
maaihoogtearm aan de zijplaat is bevestigd
G016258
1. Rechter instelarm
6. Verwijder de flensborgmoer waarmee de aangedreven
poelie is bevestigd aan het uiteinde van de groomeras
(Figuur
31). Verwijder de poelie.
11
Figuur 29
3. Borgmoer
(Figuur
1
2
Figuur 30
2. Ring en borgmoer
30).
