Montage de la pompe de dosage
Insérer la pompe de dosage (adaptée à l'altitude) parallèlement
à la pompe e dosage (série) dans le système du carburant.
Toujours monter la pompe de dosage avec le côté pression
(sens du transport) en pente montante.
Protéger la pompe de dosage (température de fonctionne-
ment de 40 °C maximum) contre le réchauffement ; il ne faut
donc pas la monter à proximité de silencieux et de tuyaux
d'évacuation.
Position de montage de la pompe de dosage
Fixation de la pompe de dosage
Fixer la pompe de dosage (1)
sur un endroit approprié du
véhicule avec un coude (2) et
une attache (3) – tous deux
fournis.

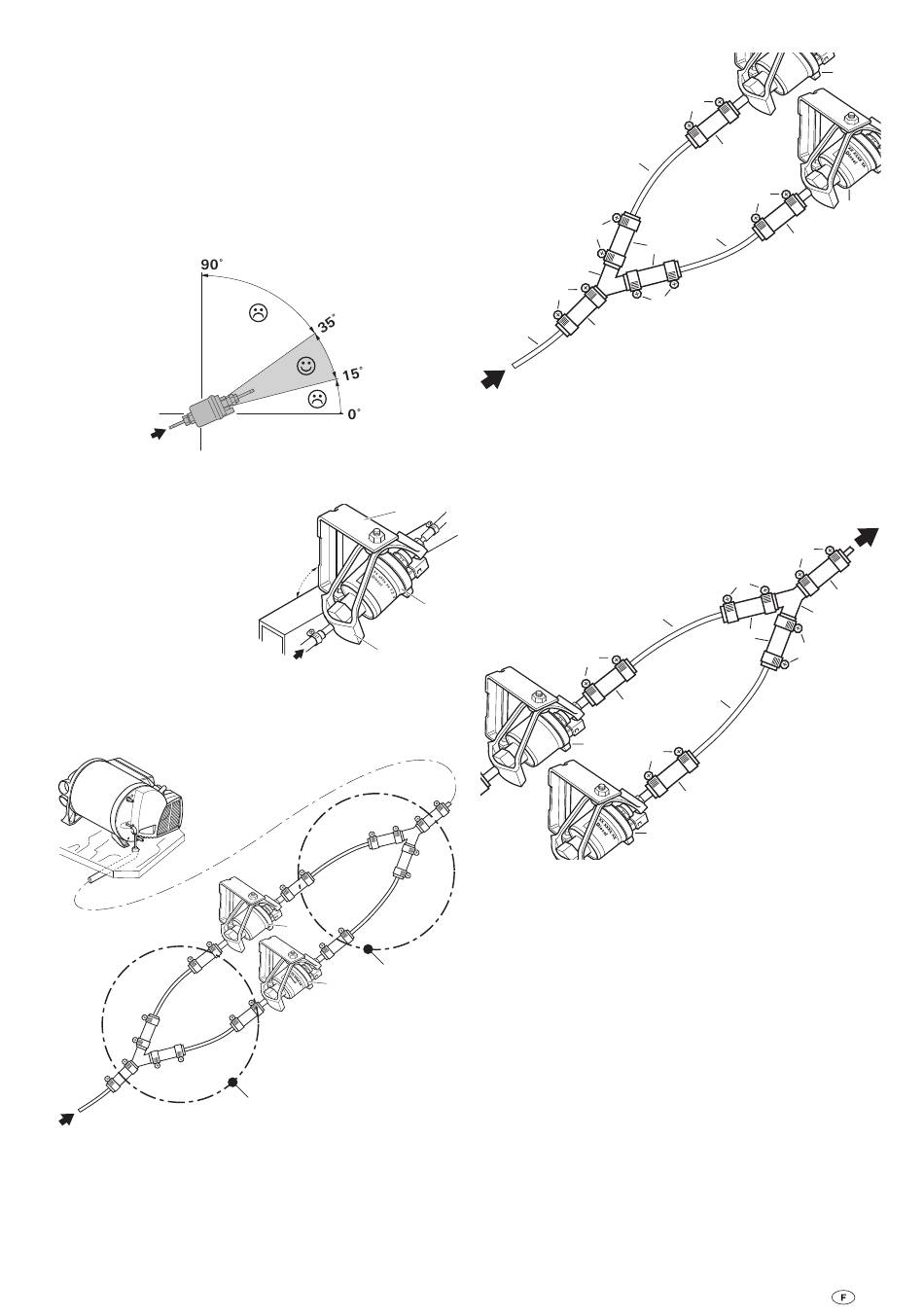

Insertion de la pompe de dosage dans le
système du carburant
4 = Pompe de dosage (série)
5 = Pompe de dosage (adaptée à l'altitude, caractérisée par
une étiquette verte)
2
90°
3
4
Détail B
5
Côté pression
Détail A
Côté aspiration
Détail A – Côté aspiration
9
6
9
8
7
6 = Pièce en Y Ø 5 mm
7 = Pièces de raccord 5 x 3,5 mm
8 = Conduite de carburant Ø 4 x 1 mm
9 = Brides Ø 10 mm
10 = Lyre de carburant 3,5 x 3 mm (l = 40 mm)
Détail B – Côté pression
1
9
4
8 = Conduite de carburant Ø 4 x 1 mm
9 = Brides, Ø 10 mm
10 = Lyre de carburant 3,5 x 3 mm (l = 40 mm)
11 = Pièce en Y Ø 4 mm
Branchement électrique
Le raccordement électrique doit toujours se faire hors tension.
Poser les câbles de raccordement de sorte à éviter tout frot-
tement. Mettez également en place des passe-câbles ou des
profilés protège-arêtes sur les arêtes vives, par exemple en
cas d'ouvertures traversant des parois métalliques. Les câbles
de raccordement ne doivent pas être fixés sur des surfaces
d'appareil métalliques, sur le tuyau d'évacuation ou des
tuyaux d'air chaud, ni les toucher.
9
10
8
9
8
7
7
9
9
8
10
8
10
9
10
5
4
5
9
10
11
9
9
