G016902
1
2
3
2
1. Flensmoer
2. Ring
3. Drukveer
5. Schuif de volgende onderdelen in de juiste volgorde
over de demperbout: een ring (onderdeelnr.
3256-23), een veer (onderdeelnr. 110-5331) en een
ring (onderdeelnr. 3256-23) (Figuur 2).
6. Breng de demperbout (met de onderdelen genoemd
in stap 5) in het gat in de plaat (Figuur 2).
7. Schuif de volgende onderdelen in de juiste volgorde
over de demperbout: een ring (onderdeelnr.
3256-23), een veer (onderdeelnr. 110-8331) en een
ring (onderdeelnr. 3256-23), en bevestig met een
borgmoer (onderdeelnr. 104-8300) (Figuur 2).
8. Draai de moer aan tot ze tegen de veer aan drukt
en 2 schroefdraden van de bout uit de borgmoer
zichtbaar zijn.
6
3
2
4
5

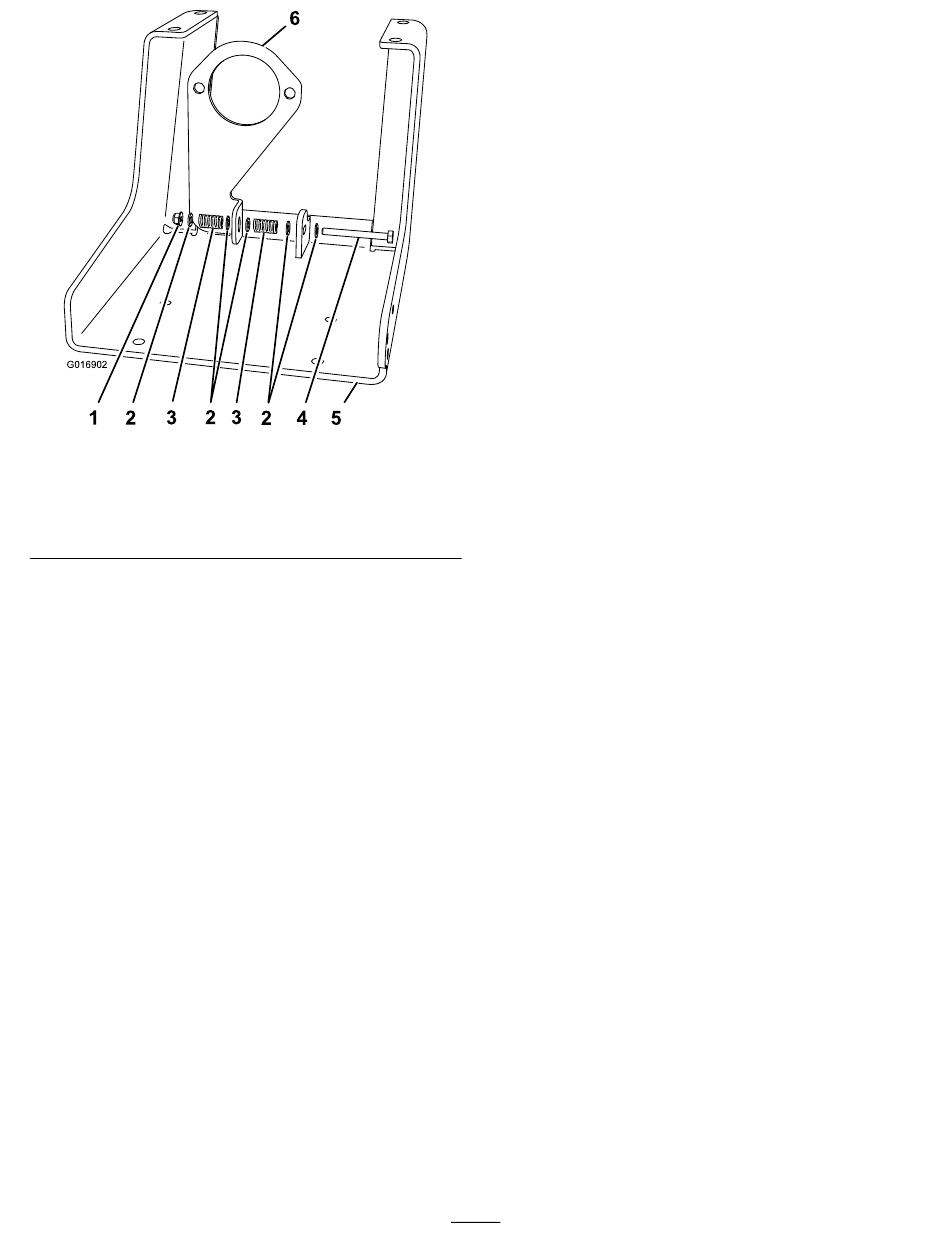

Figuur 2
4. Demperbout
5. Pompdrager
6. Montageplaat van de
motor
2
