4.3 Elektrische aansluiting
4.3.1 230Vac Voeding
De installatie moet voldoen aan de geldende plaatselijke en/of landelijke voorschriften o.a. NEN
1010. Zorg o.a. voor een juiste aansluitgroep met hoofdzekering.
Het elektrisch schema van het toestel kunt u achter in deze handleiding vinden.
De voeding is 230Vac (50 Hz) met aarde. Als de netspanning lager is dan 195 V, kan een
goede werking van de heater niet worden gegarandeerd
De aansturing van het toestel is een twee-draads communicatie systeem (zwakstroom).
Werkschakelaar of contactstop.
De heater wordt geleverd met een voedingskabel inclusief stekker (Ook los verkrijgbaar bij uw
leverancier). De Fase, Nul en aarde moeten op klemmenstrook worden aangesloten.
Zorg dat de contactdoos zich binnen een straal van 2 m van de heater bevindt en dat de stekker
snel en gemakkelijk uit de contactdoos kan worden genomen. Zorg dat de voedingskabel niet
beschadigd raakt. Vervang een beschadigde kabel direct.
De heater mag alleen op een geaarde contactdoos worden aangesloten.
Indien het toestel wordt voorzien van een 230 Volt werkschakelaar, dan moet die
werkschakelaar de fase én nul (niet de aarde) onderbreken. Deze werkschakelaar dient een
contact opening van min. 3 millimeter te hebben en moet zich binnen een straal van 2 meter
van de heater bevinden.
Let verder op het volgende:
Absoluut nooit de voeding van het toestel (laten) onderbreken door andere schakelaars. Dit kan
tot oververhitting van het toestel leiden.
4.4 Aansturing
Het toestel kan op meerdere manieren worden aangestuurd.
Het kan met een gewoon aan/uit contact worden ingeschakeld, maar ook via een externe print.
4.4.1 Een gewoon aan/uit contact
(standaard configuratie) Het toestel is geschikt voor een aan/uit thermostaat (potentiaal vrij
contact). Het is dan alleen mogelijk om het toestel te laten branden. Andere mogelijkheden zijn
er niet. Er kunnen meerdere toestellen aan elkaar worden gekoppeld. (maximum 8). Hiervoor
moeten de schakelaars op de print als volgt zijn ingesteld:
de microschakelaar(s) S2 van het/de toestel(len) dient/dienen uit
•
te worden geschakeld en de voedingsschakelaar(s) S3
dient/dienen op 1 te zijn ingeschakeld. Zie bijgaand voorbeeld.
Bij meerdere toestellen op 1 Aan/Uit thermostaat moeten
•
onderling de nummers 5 met de nummers 5 en de nummers 6 met de nummers 6 worden
aangesloten. Deze niet kruislings verwisselen, dit geeft een doorverbinding en dus altijd
warmtevraag.Het veranderen van de instelling van deze schakelaartjes moet bij een
spanningsloos toestel gebeuren. Anders wordt de verandering niet herkend door het toestel.

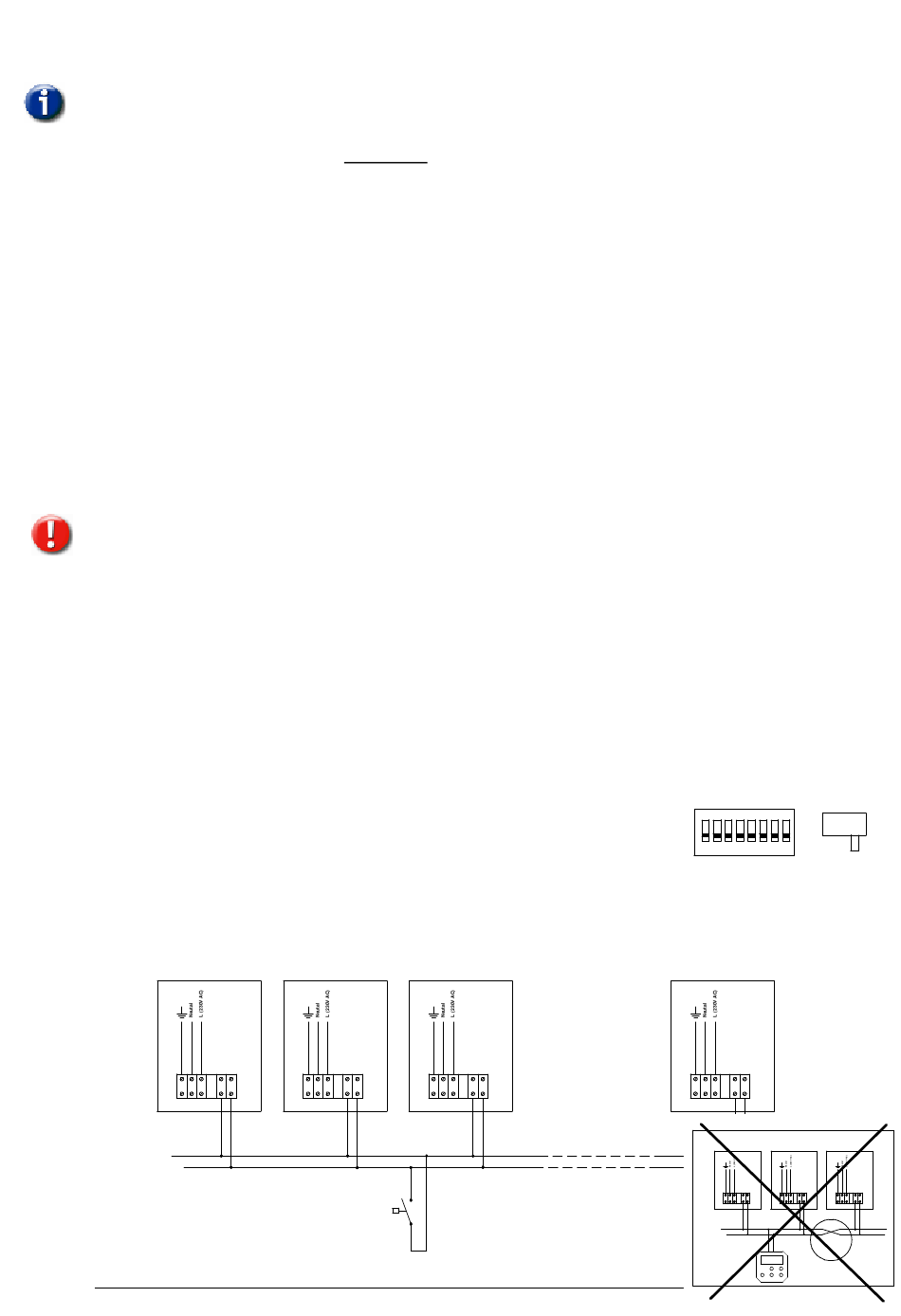

Heater 1
PE N
L
5
6
Installatie en gebruikshandleiding DXB heater
Heater 2
Heater 3
PE N
L
5
6
PE N
On Off thermostat
T
L
5
6
Max. 8 Heaters
Communication bus:
2 wires; low voltage
S2
S3
ON
0
1 2 3 4 5 6 7 8
Heater 8
PE N
L
5
6
Heater 1
Heater 2
Heater 3
22°C
pag 8
