Naam van elke component (machine)
Zijkant/achterzijde

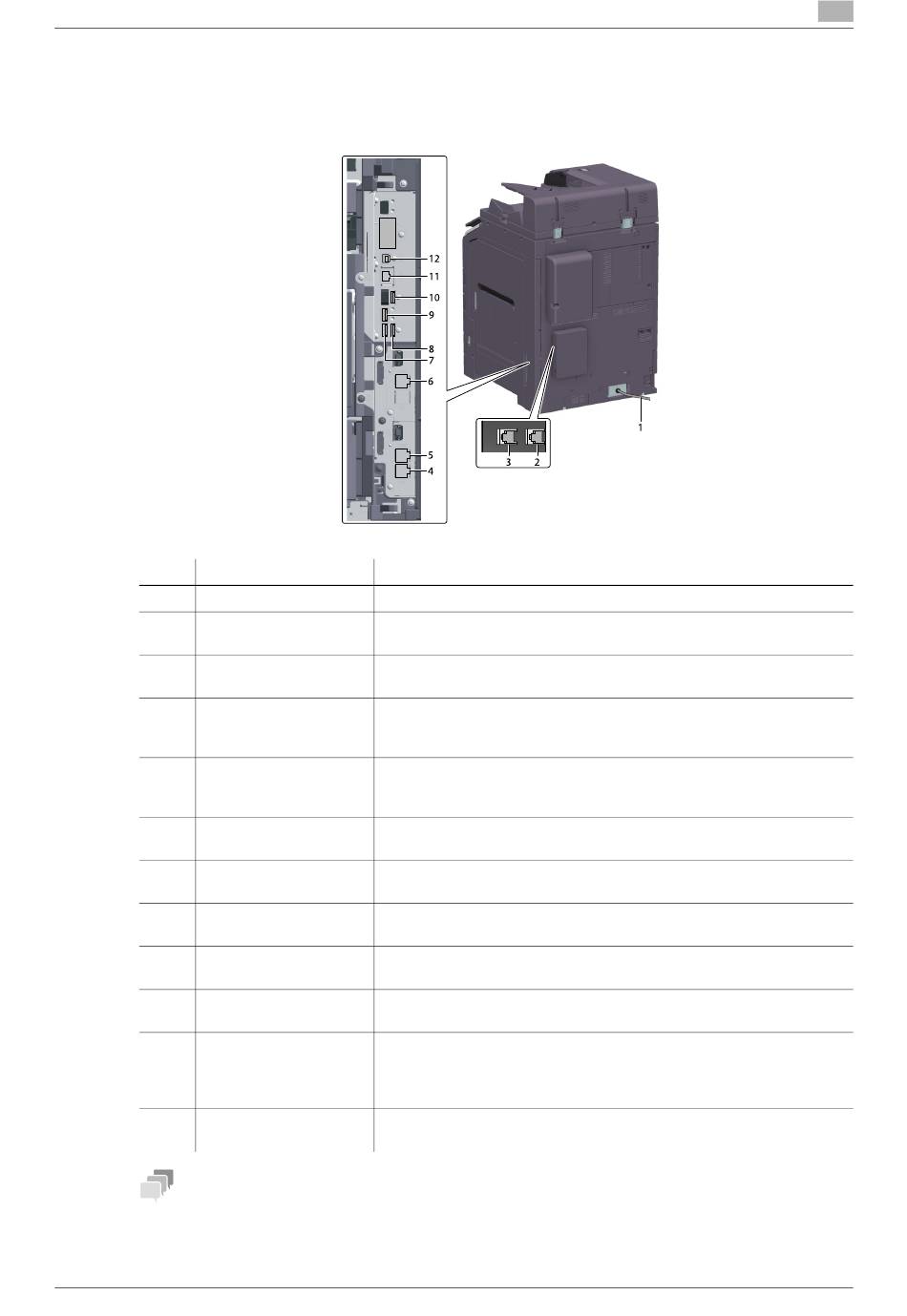

De afbeelding toont de machine met faxkit FK-514, faxkit FK-515 en faxmontagekit MK-742.
(Faxkit FK-515 en faxmontagekit MK-742 kunnen in Noord-Amerika en Hongkong worden gebruikt.)
Nr.
Naam
1
Netsnoer
2
Telefoonaansluiting 4
(LINE PORT4)
3
Telefoonaansluiting 3
(LINE PORT3)
4
Stekker voor het aan-
sluiten van een tele-
foon (TEL PORT1)
5
Telefoonaansluiting 1
(LINE PORT1)
6
Telefoonaansluiting 2
(LINE PORT2)
7
USB-poort (type A)
USB 2.0/1.1
8
USB-poort (type A)
USB 2.0/1.1
9
USB-poort (type C)
USB3.0
10
USB-poort (type A)
USB 2.0/1.1
11
Netwerkconnector
(10Base-T/
100Base-TX/
1000Base-T)
12
USB-poort (type B)
USB 2.0/1.1
Tips
-
De netwerkpoort van dit product is volgens nr. 11 en nr. 12. Er wordt een poort geactiveerd wanneer
een netwerkpoort een kabel invoegt.
bizhub C650i/C550i/C450i
Beschrijving
Wordt gebruikt om deze machine van stroom te voorzien.
Wordt gebruikt om een rechtstreekse telefoonlijn aan te sluiten.
Wordt gebruikt om een rechtstreekse telefoonlijn aan te sluiten.
Wordt gebruikt voor het aansluiten van een telefoonkabel.
Sluit de kabel aan op deze aansluiting wanneer u meerdere telefoon-
lijnen gebruikt.
Wordt gebruikt om een rechtstreekse telefoonlijn aan te sluiten.
Sluit de kabel aan op deze aansluiting wanneer u slechts één telefoon-
lijn gebruikt.
Wordt gebruikt om een rechtstreekse telefoonlijn aan te sluiten.
Wordt gebruikt om de FAX1-lijn (optie) aan te sluiten.
Wordt gebruikt om de FAX2-lijn (optie) aan te sluiten.
Wordt gebruikt om de Draadloze LAN-interfacekit (optie) aan te
sluiten.
Wordt gebruikt om de authenticatie-eenheid (optie) aan te sluiten.
Sluit aan op deze poort wanneer u deze machine gebruikt als een net-
werkprinter of netwerkscanner.
Sluit aan op deze poort wanneer u deze machine gebruikt als een via
USB aangesloten printer.
