3
Dataverzamelingssysteem PWBlogg
3.1
Onderdelen van de datalogger PWBlogg N6/x
Dataloggers PWBlogg N6-Ex1 bestaan uit de volgende onderdelen, die dataverzameling en –ops-
lag, evaluatie van meetgegevens op een pc/laptop/PDA en afstemming op specifieke meetproble-

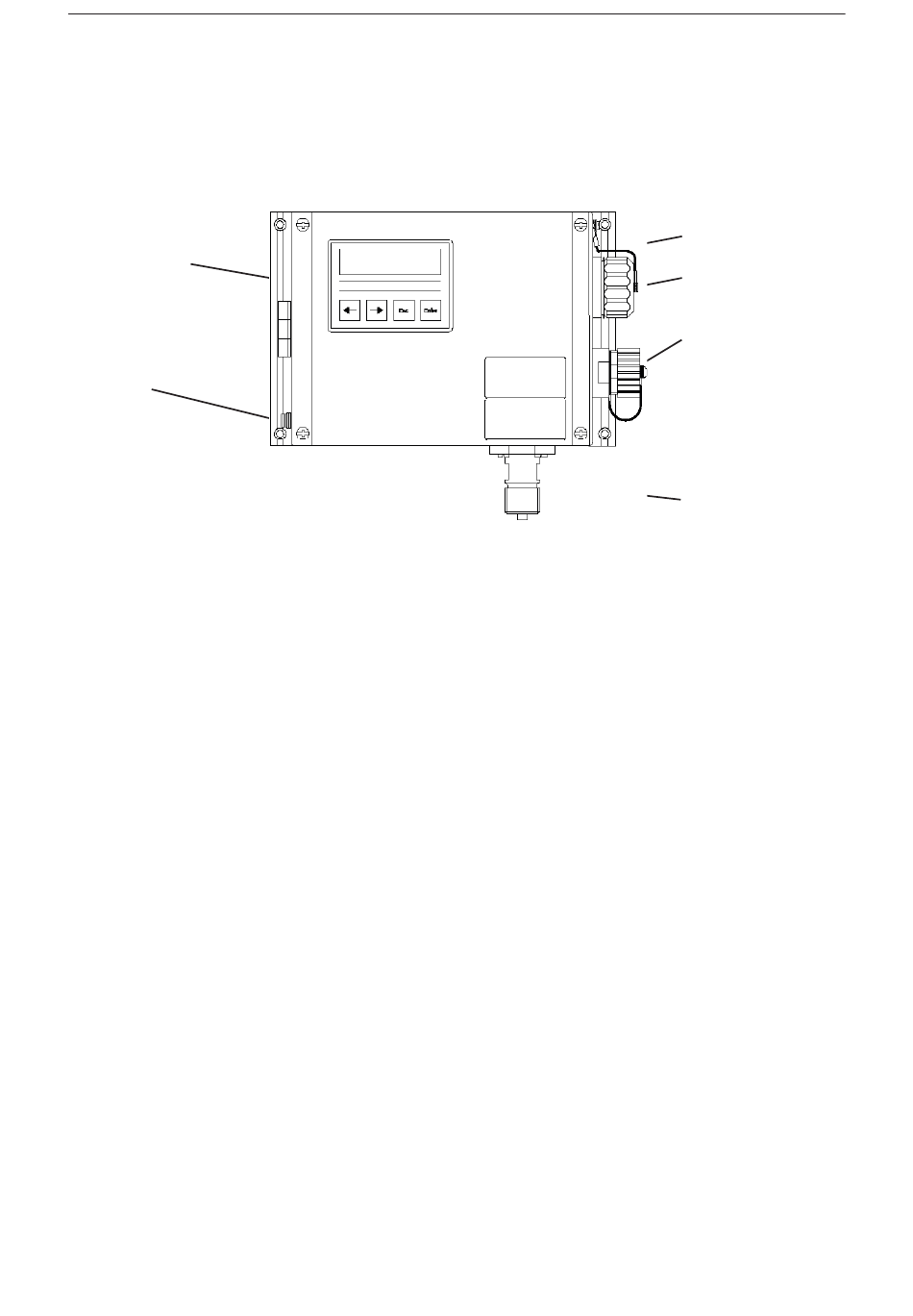

men mogelijk maken. Figuur 1 beschrijft de componenten van datalogger 6/7-Ex1.
Muurbevestiging
Externe aardingselektrode
Figuur 1: type N6/7-Ex1
Controller
Deze regelt alle functies van de datalogger, zoals dataverzameling en –opslag, weergave en eva-
luatie van met het toetsenbord ingegeven commando's, backup met een MultiMediaCard en het
inschakelen van randapparatuur (pc, printer of modem). De controller is voorzien van een intern
geheugen waarin zo'n 260.000 tot 500.000 gegevens kunnen worden opgeslagen, onafhankelijk
van de MultiMediaCard.
Transducers
De transducers registreren fysieke meetaantallen, zoals de druk of temperatuur, en zetten deze om
in elektrische signalen die door het meetsysteem kunnen worden verwerkt. Enkel potentiaalvrije
contacten worden gebruikt als omzetters voor status- en pulssignalen.
LCD-scherm en toetsenbord
De functies van de datalogger worden via het menu bediend, door middel van het LCD-scherm en
toetsenbord. Naast de functie om huidige gegevens online te bekijken, zijn ook instellingen moge-
lijk op de datalogger zelf.
Online aansluiting
De datalogger communiceert met een aangesloten pc/laptop/pocket-pc, modem of printer door
middel van een online aansluiting, die van een dop voorzien is omwille van de beschermingsklasse
van de behuizing.
Software
De PWB-Soft 2.1 software wordt gebruikt om meetgegevens te bekijken, om het meten te configu-
reren en het geheugen te wissen. Gegevens kunnen in tabelvorm en als een grafiek worden weer-
gegeven. Het verzamelen van gegevens kan ook online worden bekeken op een pc.
Handleiding voor dataverzamelingssysteem PWBlogg
LCD + toetsenbord
MMC/SD-gleuf
Infraroodpoort
Drukaansluiting
7
