Der Alarmzustand wird mit einigen Sekunden Verzögerung nach dem Feststellen des niedrigen
Füllstands erzeugt, um Fehlalarme aufgrund extremer Bedingungen (z. B. Wasserschwankungen)
zu vermeiden. Es gibt zwei Eingänge für Füllstandsensoren, jeweils einen pro Pumpe/Behälter.
Durch usssicherheit
Das System ist bei Auslieferung so konfiguriert, dass es die Dosierung bei einem
3
zu geringen Wasserdurchfluss deaktiviert. Die Kontrolle erfolgt durch einen
Kontakt, der mit den Stiften 3 und des FLOW-Anschlusses (siehe Abbildung)
1
2
zu verbinden ist. Ferner ist ein spezieller Flowswitch verfügbar (optional, siehe
"Zubehör und Ersatzteile").
INTERNE ANSCHLÜSSE (nur für Installateure)
Das Gerät wird intern vorverdrahtet geliefert. Alle Anschlüsse für den normalen Betrieb
(Stromversorgung, Messsensoren und Füllstandsensoren) sind extern per Kabel oder Steckverbinder
verfügbar. Falls Sie jedoch Arbeiten an den elektronischen Baugruppen durchführen oder

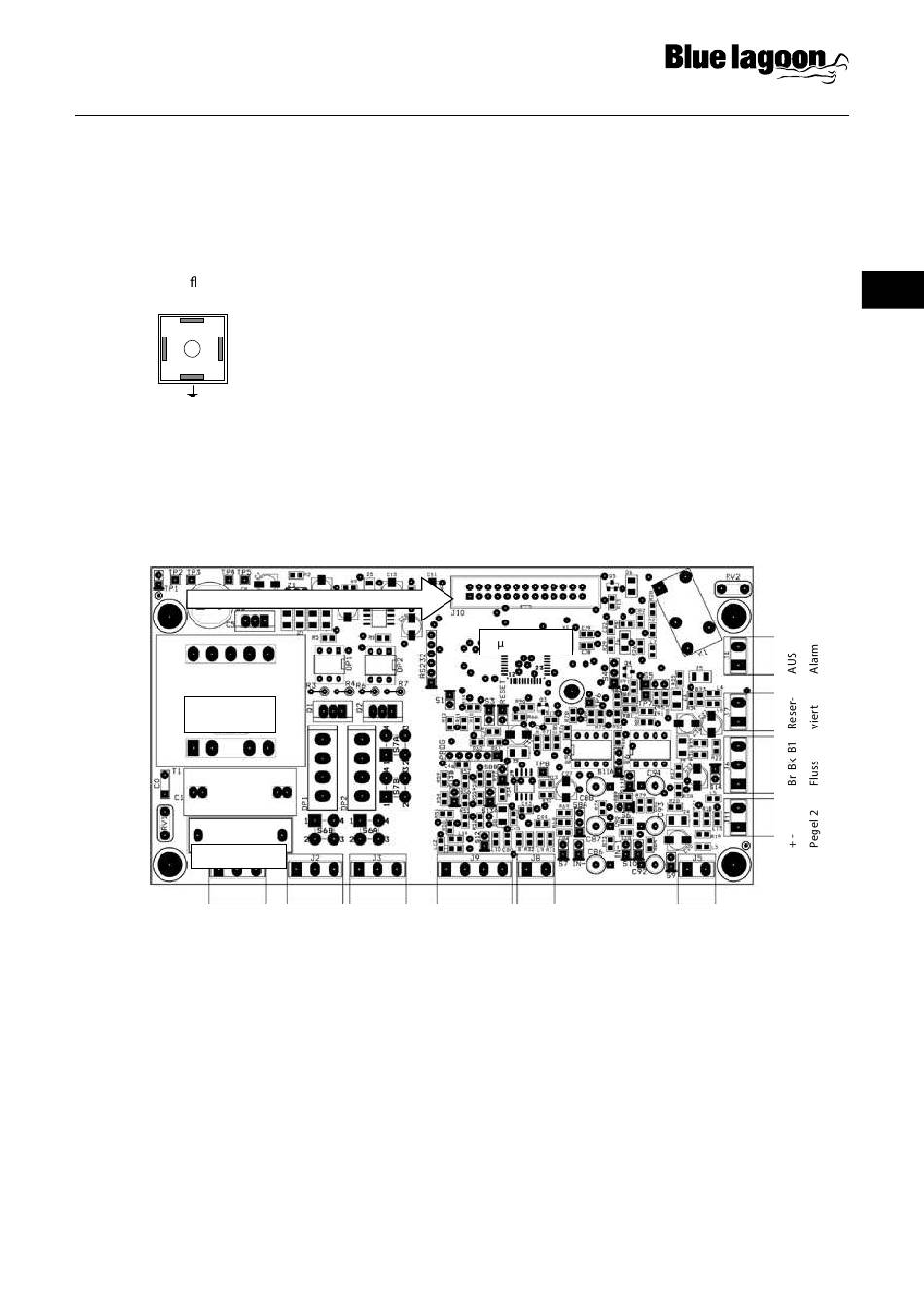

durchgebrannte Sicherungen ersetzen müssen, orientieren Sie sich anhand des Schaltplans unten.
Anschluss für Frontplatten-Flachkabel
Netz
transformator
Sicherung F1A
Y/G N L
Y/G Br Br
Strom
Pumpe 1
versorgu
Hinweis:
•
Eine eventuelle Umkehrung der Anschlüsse "Phase / Null" der Stromversorgung hat keinen
Einfluss auf den normalen Betrieb.
•
Falls die Pegel- und Fluss-Eingänge nicht benutzt werden, sind sie offen
nicht verbunden) zu lassen.
Prozessor
Y/G Br Br
Reserviert
PT100
Pumpe 2
UV-C and Pool equipment
+ -
EIN pH
EIN pH Pegel 1
BL530 PH/RX DOSIERSYSTEM |
DE
31
