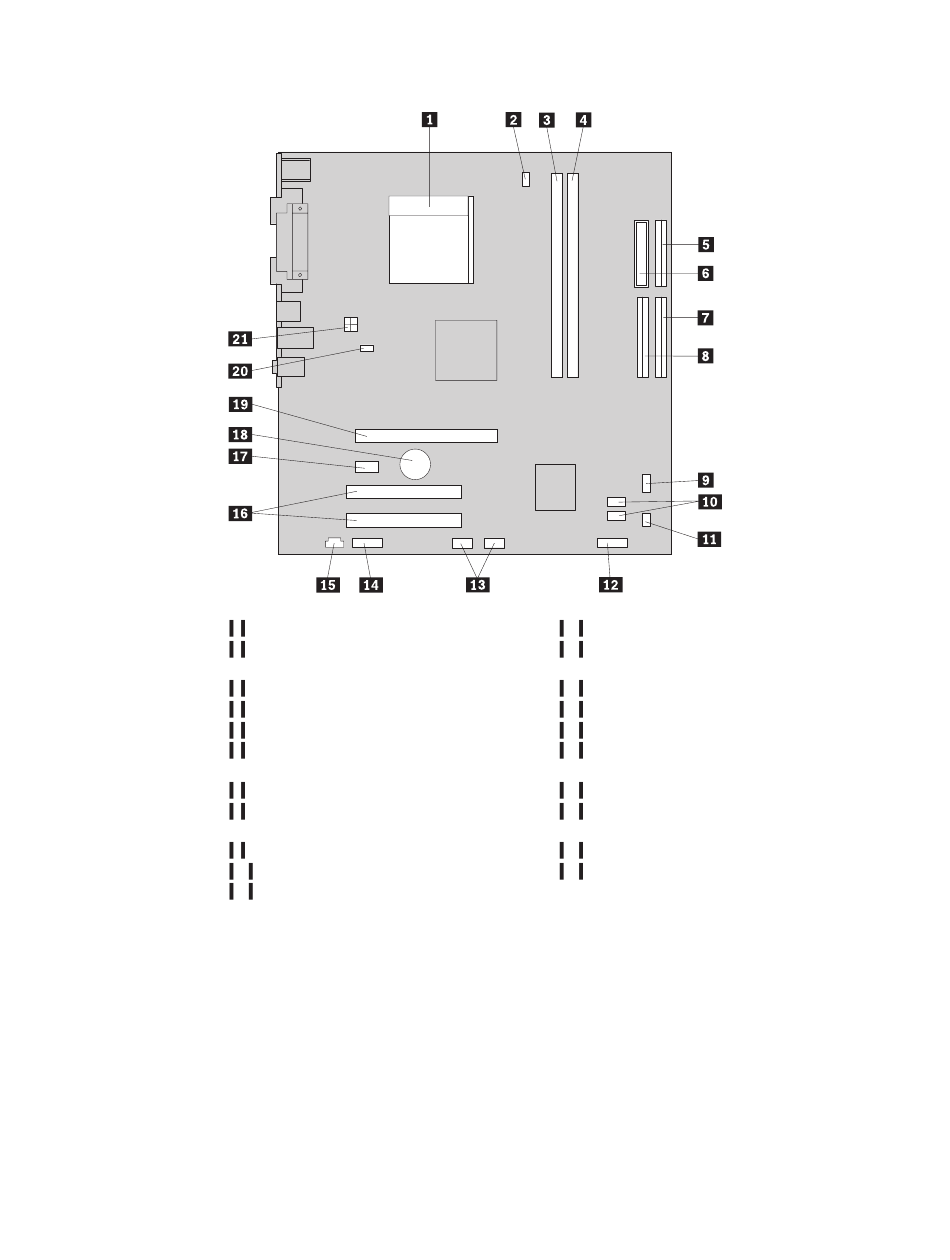

In de onderstaande afbeelding ziet u de plaats van de onderdelen op de systeem-
plaat van bepaalde modellen.
24
Handboek voor de gebruiker
1
Microprocessor en koelelement
2
Ventilatoraansluiting voor micropro-
cessor
3
Geheugenaansluiting 1
4
Geheugenaansluiting 2
5
Aansluiting voor diskettestation
6
Voedingsaansluiting
7
IDE-aansluiting 1
8
IDE-aansluiting 2
9
Voedingsaansluiting ventilator
10
SATA IDE-aansluiting (2)
11
CMOS wis/herstel-jumper
12
Aansluiting voorpaneel
13
USB-poorten op voorpaneel (2)
14
Audioaansluiting voorpaneel
15
CD-IN-aansluiting
16
Aansluitingen voor PCI-kaarten
17
Aansluiting voor een PCI Express
x1-kaart
18
Batterij
19
Aansluiting voor PCI Express x16
grafische kaart
20
Aansluiting voor systeemventilator
21
12v-voedingsaansluiting
