3
De vuilniszak monteren aan
een rolbeugel
Benodigde onderdelen voor deze stap:
1
Kleine beugelhouder
2
Borgmoer (⅜")
1
Vuilniszak
1
Stang voor vuilniszak
2
U-bout
Procedure
1.
Breng de stang voor de vuilniszak aan in de
vuilniszak.
2.
Bevestig de kleine beugel losjes aan de
rolbeugel met een U-bout en 2 borgmoeren
(⅜"); zie
Figuur
2.
3.
Plaats de beugel op de rolbeugel zodat deze de
machine niet belemmert
(Figuur
2).
1. U-bout
2. Kleine beugel
3. Stang voor de vuilniszak
4.
Draai de U-bout vast waarmee de kleine beugel
bevestigd is
(Figuur
5.
Monteer de vuilniszak en de stang in de kleine
beugel
(Figuur
3

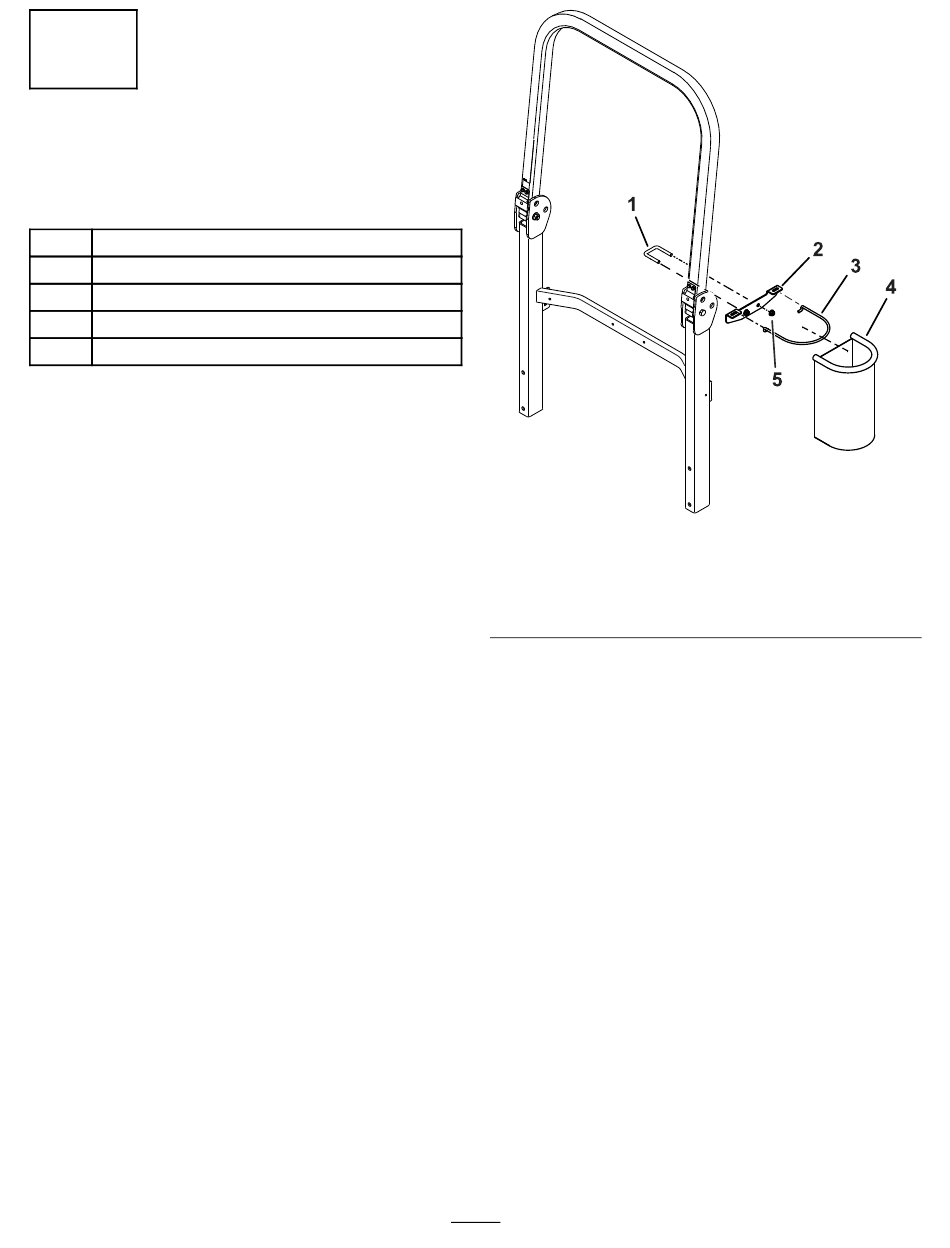

Figuur 2
4. Vuilniszak
5. Borgmoer (⅜")
2).
2).
g308013
