NL

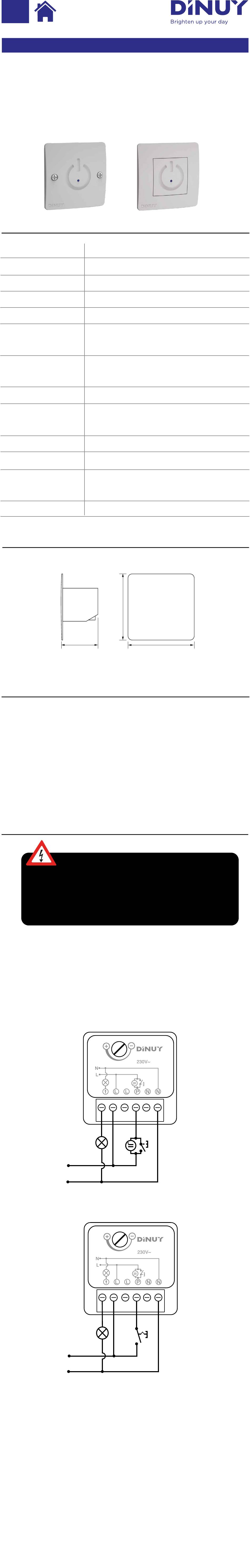

GEBRUIKSAANWIJZING
Refs. PT XXX ELX
TIJDDRUKKNOP
PT EMP ELX (inbouwuitvoering, geschikt voor
inbouwdoos)
PT SUP ELX (opbouwuitvoering)
EIGENSCHAPPEN
Voeding
Schakelcapaciteit
LEDlampen
Gloeilampen
Halogeenlampen
Halogeenlampen met
elektronische
transformator
Halogeenlampen met
ferromagnetische
transformator
Fluorescentielampen
Compact
fluorescentielampen
Motoren/ventilatoren
Looptijd
Werkingstemperatuur
Beschermklasse
AFMETINGEN
EIGENSCHAPPEN
● Ongelimiteerd aantal pulsdrukkers (max. 5 stuks verlicht) kunnen
parallel worden aangesloten op de DINUY tijddrukker PT EMP ELX
/ PT SUP ELX.
● Herstarten looptijd mogelijk in lopende cyclus.
● Kan gebruikt worden in combinatie met een hulprelais.
● Wordt geleverd inclusief anti-diefstal schroeven.
INSTALLATIE
Het aanleggen van elektrische installaties moet
worden uitgevoerd door gekwalificeerde
professionals.
Eerst de stroom afkoppelen vooraleer u de installatie
aansluit.
Volg de onderstaande stappen voor een correctie installatie:
1.- Aansluiten:
- Sluit de tijddrukknop aan volgens het aansluitschema op het
apparaat. Volg onderstaande aansluitschema's indien er extra
pulsdrukkers/schakelaars worden aangesloten:
Aansluitschema met enkelvoudige pulsdrukker:
Aansluitschema met aan-/uitschakelaar:
2- Tijd instelling:
- Stel de inschakeltijd in (tussen 30 seconden en 12 minuten)
door middel van de draaiknop op de achterzijde van het
apparaat.
3- Monteren:
- Monteer de tijddrukknop met de meegeleverde anti-diefstal
schroeven.
4.- Werking:
- Bij aanraking van het gebied binnen de cirkel wordt de
drukknop geactiveerd (LED gaat branden).
instelbaar tussen 30 seconden en 12 minuten
45
LET OP:
L
230V~ 50Hz
N
L
230V~ 50Hz
N
230V~ 50Hz
16A cosφ=1
1.300W (130µF)
18x7W, 12x11W, 10x15W, 10x20W,
0ºC ~ +40ºC
IP20, UNE20324
80
400W
3.000W
3.000W
3.000W
2.400W
10x23W
200VA
80
