Procedure
1
Verwijder de schroeven waarmee de afdekplaat van de I/O-kaart aan de zijkant aan
het chassis is bevestigd.
2
Til de afdekplaat van de I/O-kaart aan de zijkant van de zijkant van de I/O-kaart af.
3
Verwijder de schroef waarmee de aardingskabel aan de middenkap is bevestigd.
4
Druk op de bevestigingsklemmetjes en koppel de LVDS-kabels los van de
beeldschermeenheid.
5
Koppel de kabel van het touch screen los van de beeldschermeenheid.
4
3
1

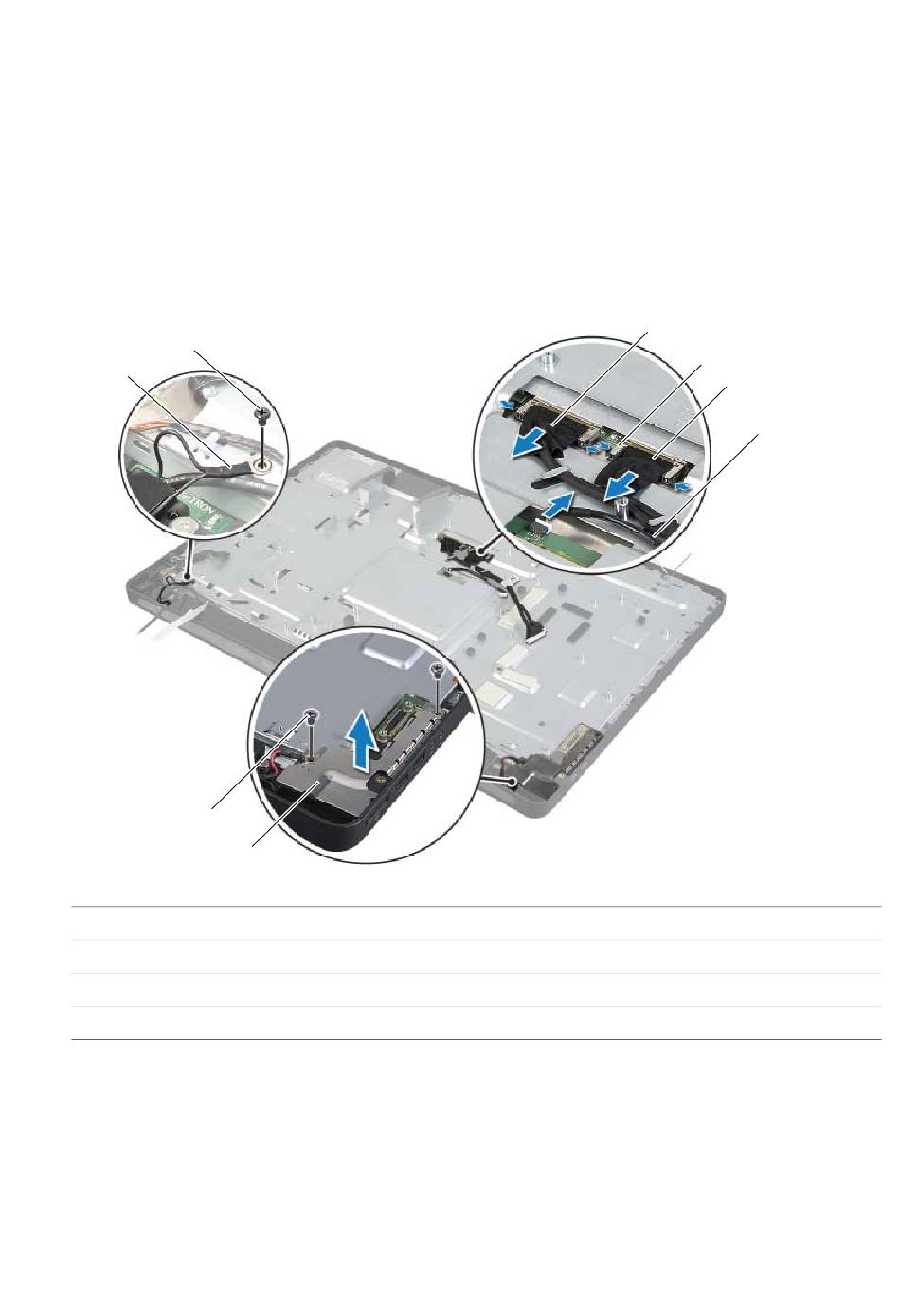

afdekplaatje I/O-kaart
3
aardingskabel
5
LVDS-kabel (LVDS1)
7
LVDS-kabel (LVDS2)
2
1
5
2
schroeven (2)
4
schroef aardingskabel
6
borgklemmen (4)
8
kabel touch screen
De middenkap verwijderen
6
7
8
