De uitgang van Rel1 met de functie van het waarschuwingslicht wordt bij iedere
poortbeweging en zodra de waarschuwingstijd begint te lopen permanent inge-
schakeld. De knipperfunctie moet door de aangesloten lamp worden verzorgd.

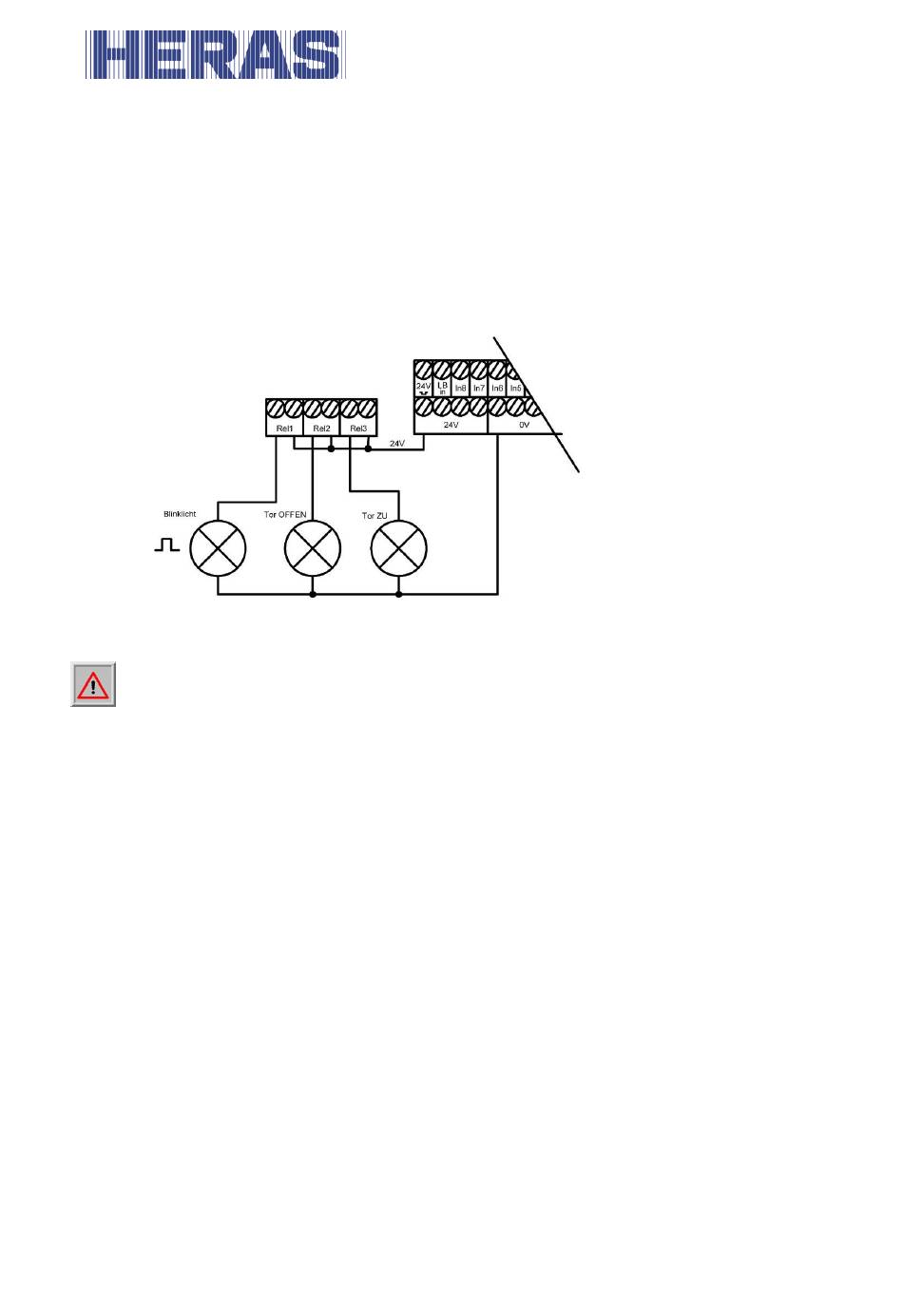

Controlelampen met een voedingsspanning van 24 volt kunnen zoals in de volgen-
de afbeelding weergegeven worden aangesloten:
Afbeelding 12:
Let op: Bij het aansluiten van externe verbruikers met de 24 volt uit de be-
sturing moet rekening worden gehouden met de maximale stroombelast-
baarheid van 500 mA. Bovendien moet rekening worden gehouden met de maxi-
male belasting van 250 W voor ieder afzonderlijk relais.
6.7
DRAADLOZE ONTVANGER EN ANTENNE
Optioneel kan de besturing worden uitgerust met een draadloze ontvanger voor
handzenders voor het op afstand bedienen van de poort. De draadloze ontvanger
van de HMD24 werkt met 868 MHz en FM-modulatie. De draadloze ontvanger
wordt op de bussenstrook rechts naast de sleuf voor de communicatie-interface
gestoken.
Op deze ontvanger kan onder de module een externe antenne via de steekklem
worden aangesloten.
De binnengeleider van de coaxkabel van de antenne wordt op de rechter
klem nr. 2 (richting de behuizingszijde) aangesloten. De afscherming van
de antennekabel wordt op de linker klem nr. 1 (richting het midden van de
printplaat) aangesloten.
NL – Oorspronkelijke gebruikershandleiding - 2.0 | 2019
Aansluiting relais met 24 V
DC
46
