WERKINGSPRINCIPE HWA50
Het heetwaterapparaat is uitgevoerd met een
roestvrijstalen waterreservoir en een kunststof
vul/overloop bakje.
Deze ketel is uitgerust met 3
verwarmingselementen, en wordt gevuld d.m.v.
een magneetventiel.
In het vul/overloop bakje zit een elektrode t.b.v. het
waterniveau in de ketel, en een elektrode t.b.v. de
massa. In de ketel zit een temperatuursensor t.b.v. de
watertemperatuur van 97°C.
Het apparaat is verder voorzien van een
hoofdschakelaar en een lampje "te koud" (onder
94°C).
Als het apparaat via de hoofdschakelaar wordt
ingeschakeld, opent een relais de magneetventiel en
wordt het waterreservoir gevuld via het vul/overloop
bakje. Als tijdens het vullen de bovenste elektrode
bereikt wordt, sluit de magneetventiel en de
verwarming wordt ingeschakeld. Als het water in de
ketel 93°C is, wordt de magneetventiel weer
geopend. Als de temperatuur gezakt is tot 90°C of de
elektrode bereikt wordt, gaat de magneetventiel weer
dicht. (Als de magneetventiel dicht gaat, kan deze
pas weer open na een wachttijd van 5 sec.) Als het
niveau in de ketel gelijk is met het niveau in het
vul/overloop bakje, en de temperatuur is opgelopen
tot 97°C, schakelt de verwarming uit. Als de
temperatuur zakt onder 95°C, gaat deze weer aan.
Het lampje brandt bij een temperatuur onder de 94°C.

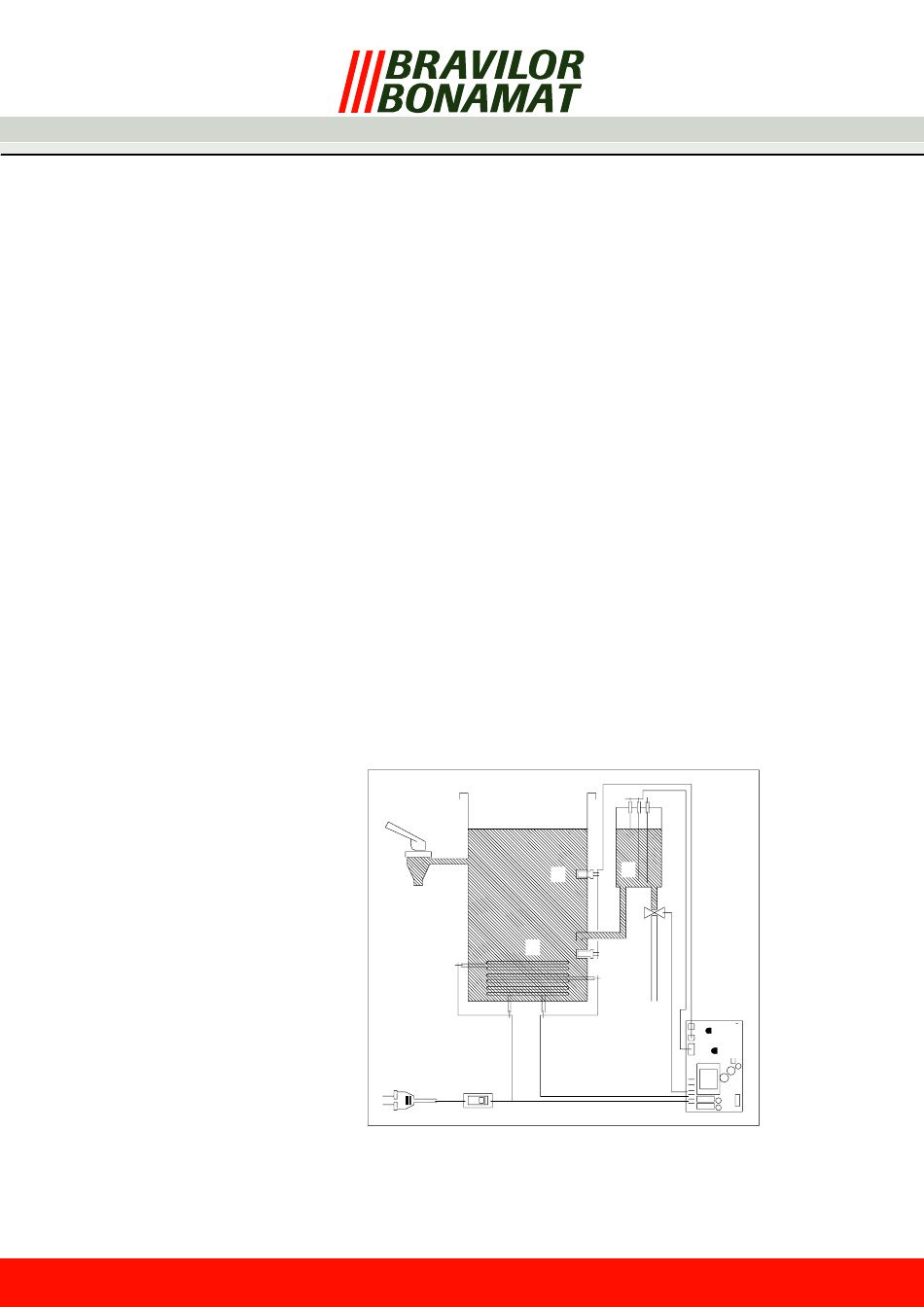

1. Waterreservoir
2. Electrodes
3. Vul/overloop bakje
4. Magneetventiel
5. Temperatuursensor
6. Besturing
7. Potmeter (P2)
8. Potmeter (P1)
9. Element
10. Schakelaar
11. Aansluitsnoer
12. Aftapkraan
Het lampje "te koud" is instelbaar d.m.v. potmeter
P1 en de uitgifte temperatuur d.m.v. potmeter P2,
tussen de 80°C en 100°C.
De instelling op de besturing t.b.v. deze
uitvoering is als volgt:
D JUMPER 1 staat op:
D JUMPER 2 staat op:
D JUMPER 3 staat op:
Als bij het vullen de bovenste electrode niet ca. 10
min. bereikt wordt, schakelt de verwarming uit.
Als het magneetventiel langer dan ca. 3 min. open
staat, schakelt de machine uit en kan alleen via de
hoofdschakelaar opnieuw gestart worden.
Als de verwarming langer dan 7 min. aan staat,
wordt gecontroleerd of de bovenste electrode
contact maakt. Als dit niet het geval is, begint de
machine te vullen als bij "Start".
Omdat bij grotere hoogte het water eerder kookt, is
een "Jumper" op de besturing aangebracht. Door
deze "Jumper" op = te zetten, worden alle
bovengenoemde temperaturen met ca. 3°C verlaagd
(Jumper 2).
1
12
9
10
11
ECopyright Bravilor Bonamat B.V.
=
−
=
2
3
5
4
5
7
8
6
