Inbedrijfstelling
Controleer of alle kabelafmetingen, stroomonderbrekers en draadaansluitingen correct zijn voordat u onderstaande
instructies voor inbedrijfstelling volgt:
1. Druk op de knop
om de ventilator aan/uit te schakelen.
2. Stel de juiste modelcode in van de ERV. Houd de MODE-knop voor 6 seconden ingedrukt om in het parameter-
instellingen menu te komen. Het parameternummer is nu te zien in het midden van het scherm. Druk op de SET-
knop om naar parameternummer 21 (zie ook de parameterlijst op de volgende pagina) te gaan, druk vervolgens
kort op de MODE-knop om de parameterinstellingen te openen. De standaardwaarde "0" verschijnt in de
rechterbovenhoek. Druk op de knoppen OMHOOG en OMLAAG om de waarde volgens onderstaande tabel te
veranderen (ERV code vs Model), druk vervolgens nogmaals op de SET-knop om de instelling te bevestigen. Op
dezelfde manier is de parameternummer 23 te veranderen in waarde 2 (10 snelheden DC ventilatorcontrole).
Code
15
14
13
13
11
3. Controleer vervolgens de modus– en ventilatorstandenschakelaar. Druk kort op de MODE-knop om over te scha-
kelen naar de OA, RA, SA or EA-modus, controleer of de temperatuur van de corresponderende modus correct is.
In de SA of RA modus, druk op OMHOOG en OMLAAG knop om de ventilatorsnelheid om te schakelen, controleer
of de luchtstroom wordt aangepast aan H-snelheid
4. Controleer de werking van de bypass. De standaard openingstemperatuur X van bypass is 19-21°C (instelbaar).
Druk de MODE-knop voor 6 seconden in tot MODUS INSTELLING, na het geluid "Bi ~", druk op de SET-knop tot
het parameternummer (knipperend), het parameternummer kan nu worden ingesteld, druk op SET tot het cijfer
26. Druk vervolgens op de MODE-knop, het Parameterbereik knippert, druk op OMHOOG of OMLAAG om de in-
steltemperatuur van de bypass te kiezen, om de waarde te veranderen van 16 naar 31, de standaardwaarde is
19, druk vervolgens op de SET-knop om de doeltemperatuur in te stellen, wanneer deze stopt met knipperen. De
bypassinstelling temperatuur Ts is de complete instelling.
Na de bovenstaande instelling, wanneer de buitentemperatuur T lager is dan de kamertemperatuur TR (T0 <TR)
en T0 hoger is dan de dauwpunttemperatuur TRD (TO> TRD) in de ruimte RA, is de kamertemperatuur hoger
dan de insteltemperatuur van de bypass Ts + 1 (TR> Ts + 1). De bypass wordt geopend. (De bypass heeft een
vertragingsopening in 10-20 seconden). In andere situaties blijft de bypass gesloten.

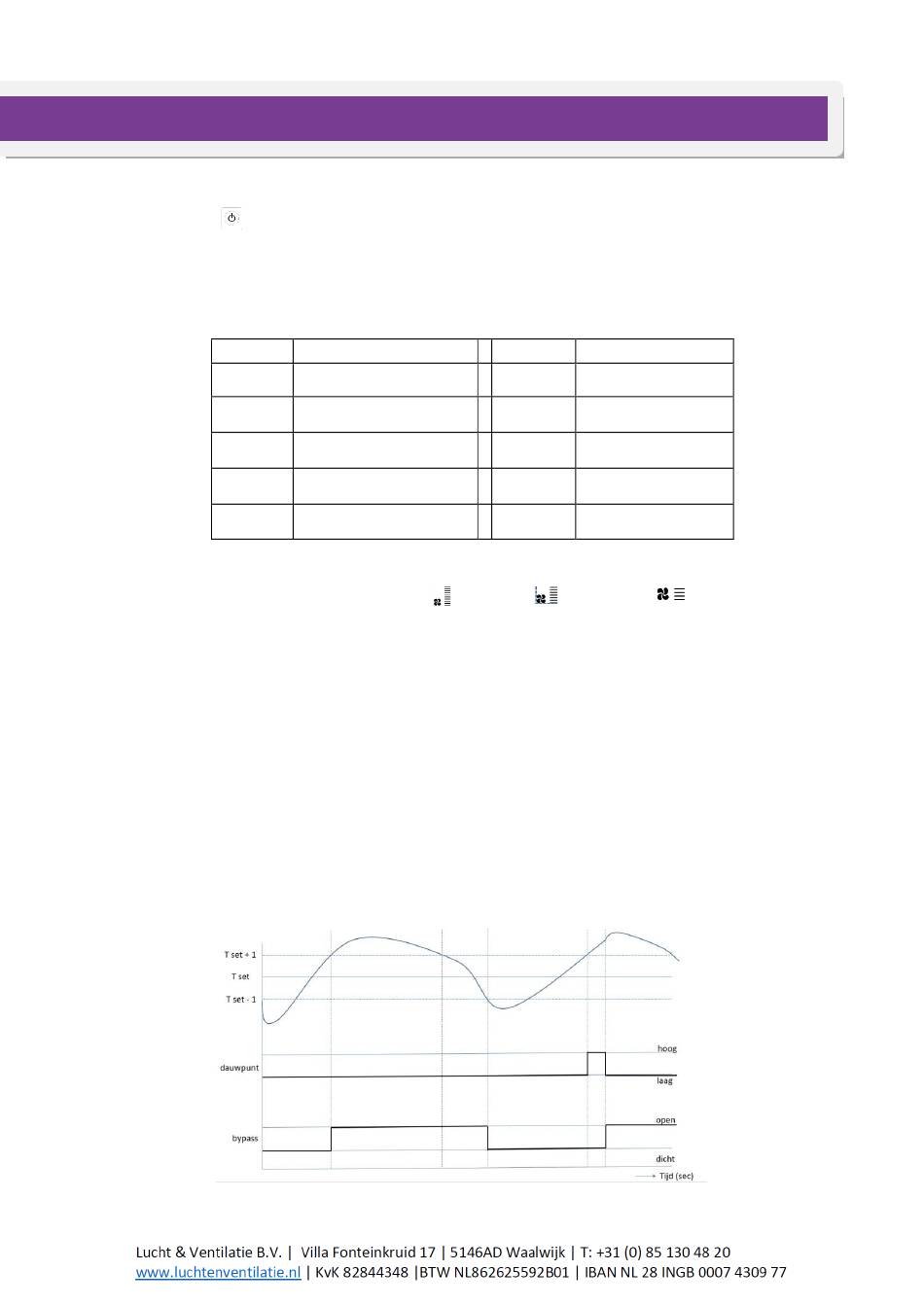

Vrije koeling instellingen:
Druk op de MODE-knop gedurende 6 seconden, middels parameter 26 kan de bypass open temperatuur worden
ingesteld.
Wanneer de ruimtetemperatuur groter is dan de ingestelde temperatuur plus 1 zal de bypass open gaan
RA (X) > Oa(Y) + 1
Wanneer de ruimtetemperatuur kleiner is dan de ingestelde temperatuur mi 1 zal de bypass dicht gaan
RA (X) < Oa(Y) – 1
Zodra de buitentemperatuur OA lager is dan het dauwpunt (Z), zal de bypass dicht gaan om inwendige
condensatie te voorkomen. RA < Z (berekend op basis van werkelijke temperatuur en relatieve vochtigheid).
Met parameter 3 kan de instelling worden gemaakt met welke temperatuur minimaal mag worden ingeblazen,
gerekend vanaf het setpunt gemaakt onder parameter 2.
Model
Code
WTW-P-
11
150E
WTW-P-
12
250E
WTW-P-
12
350E
WTW-P-
11
500E
WTW-P-
12
1500E
, M-snelheid
17
Model
WTW-P-
650E
WTW-P-
800E
WTW-P-
1000E
WTW-P-
1300E
WTW-P-
2000E
, en L-snelheid .
