Installatie voorschriften

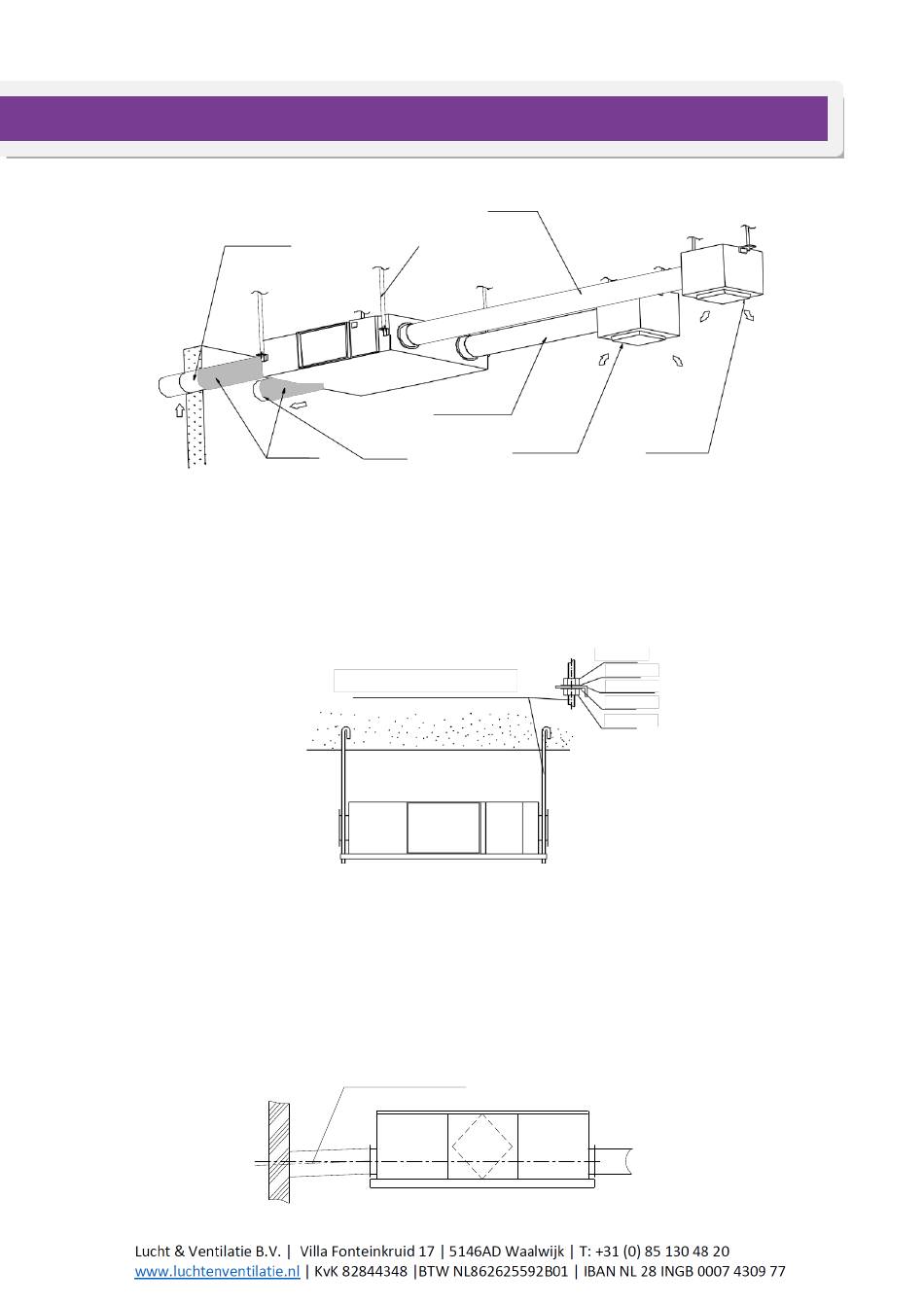

Installatieschema
Buitenluchtkanaal
Ingang
frisse lucht
Fysieke installatie
1. Installeer draadstangen met verstelbare moeren en anti-trillings rubber.
2. Installeer zoals bovenstaande afbeelding. De installatie moet waterpas en stevig bevestigd zijn.
3. Het niet in acht nemen van de juiste bevestiging kan leiden tot letsel, schade aan apparatuur en
overmatige trillingen. Een ongelijke installatie zal ook de werking van de demper beïnvloeden.
Opmerkingen voor de omgekeerde installatie van het apparaat
4. Omgekeerde labels geven aan dat het apparaat ondersteboven hangt. De installaties zijn
uitsluitend geschikt voor binnenopstelling.
Installatie kanaalwerk
1. Aansluiting van ventilatieopeningen en luchtkanalen van het apparaat moeten worden afgeplakt of
worden afgedicht om luchtlekkage te voorkomen en moeten voldoen aan de relevante richtlijnen en
voorschriften.
2. De twee buitenopeningen, even als de aanzuigopeningen, moeten naar beneden gericht zijn en naar
de buitenkant om te voorkomen dat er regenwater binnendringt (hoek 1/100 tot 1/50).
3. De twee kanalen naar buiten (primaire zijde) moeten zijn geïsoleerd om condensvorming te
voorkomen.
Materiaal: geïsoleerd kanaal minimale dikte: 25 mm (indien nodig geluidgedempt)
Draadstang
Retour kanaal
Uitlaatlucht uit
Isolatie
Afvoerkanaal
Ophanging van de draadstang
天花板吊装螺杆
(Φ10-Φ12)
坡度1/100-1/50
Helling 1/100-1/50
Luchtkanaal
Terugkerende
Luchttoevoer
lucht
螺母
Moer
垫圈
Anti-trillings rubber
吊装部件
Ophanggedeelte
垫圈
Anti-trillings rubber
螺母
Moer
12
Lucht
toevoer
Terugkerende
lucht
