Randapparatuur DS7400Xi-BEL
Montage :
• • • • Kies een plaats vanaf waar een inbreker practisch zeker gedetecteerd zal worden tijdens het doorkruisen
van het detectiepatroon van de detector. De aanbevolen montagehoogte is 2 tot 2,6 meter.
Opmerking :Het oppervlak waarop de detector gemonteerd wordt, moet stevig en trillingsvrij zijn.
• Verwijder het deksel. Gebruik hiervoor een kleine schroevendraaier om de clip onderaan het deksel lichtjes
naar binnen te duwen en het deksel uit de basis te klikken.
• Verwijder de print en de spiegel.
• Open de kabelingang en trek de bekabeling naar binnen.
1.Opbouw of hoekmontage
• Open de gepaste openingen voor de bevestigingsschroeven.
• Markeer de openingen op de muur. Gebruik hiervoor de basis van de detector als sjabloon. Boor indien
nodig gaten en steek er pluggen in.
• Schroef de basis stevig vast.
• Plaats de print en de spiegel terug.

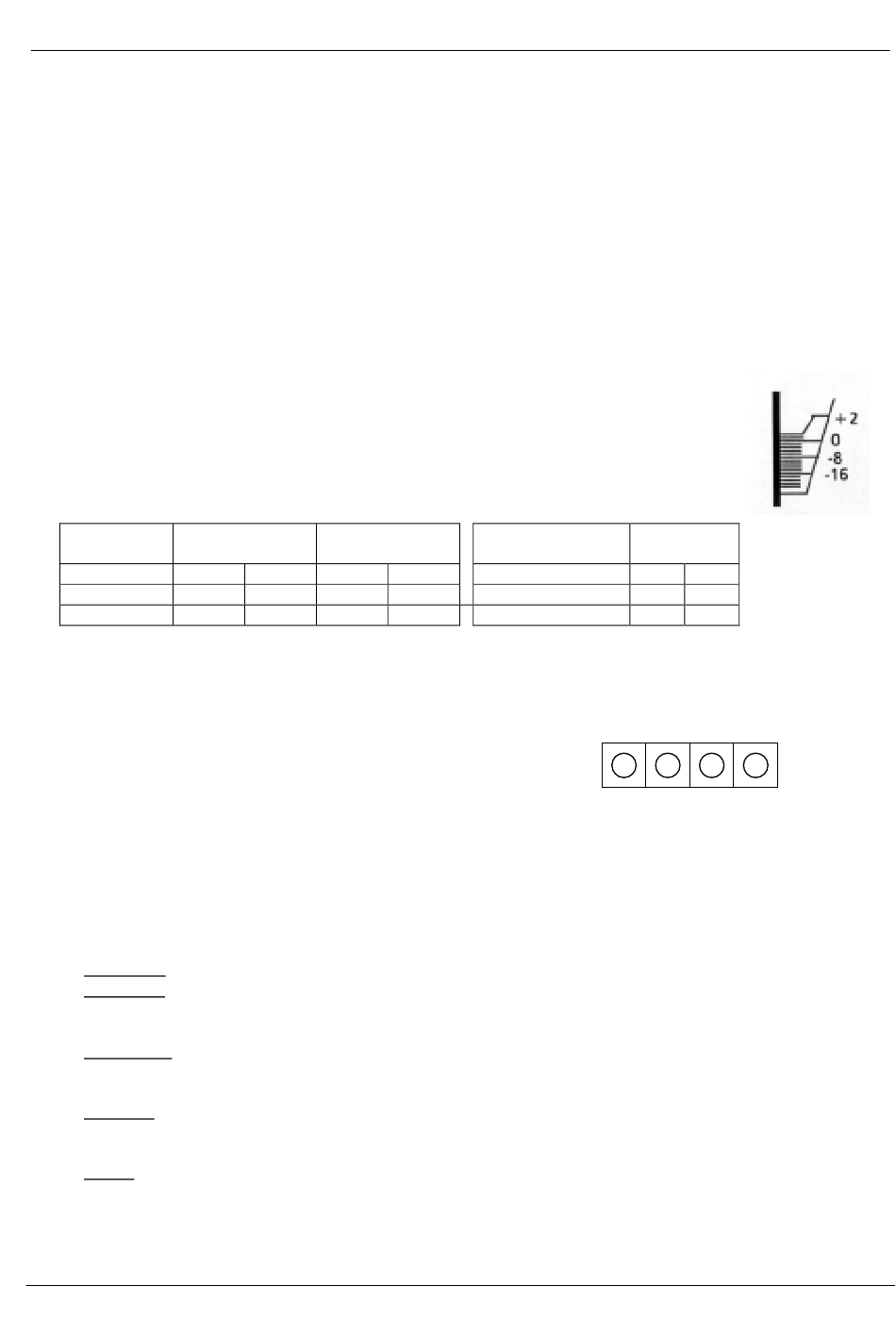

2.Selectie van de verticale hoek
• Links en rechts bovenaan de spiegel zijn markeringen aangebracht.
Verschuif de spiegel tot de juiste hoek is ingesteld (streepje staat recht tegenover
markeringpunt). Gebruik de onderstaande tabel voor het bepalen van de juiste verticale
hoek.
Montage-
Breedhoek
hoogte
2m
-9°
2.3 m
-11°
2.6m
-14°
Bekabeling :
WAARSCHUWING :
• Sluit de bekabeling aan zoals in figuur 4.
Klemfuncties :
• 1 (+), 2 (+), 3 (-) & 4 (-) :
Aansluiten op de multiplexbus van de centrale.
Gebruik draden van minimum 0,79 mm diameter, maximale lengte 150 meter tussen detector en centrale.
Programmatiepinnen :
Instellingen :
• Werking van de LED (P1) :
• Aan (ON) :De LED zal oplichten bij detectie.
• Uit (OFF) :De LED licht niet op bij detectie.
• Instelling van de gevoeligheid (P2) :
• Standaard :Aanbevolen instelling voor detectie in een brede hoek. Deze instelling maakt de detector ook
ongevoeliger voor schommelingen in omgevingscondities. Niet aan te raden voor gordijndetectie en
detectie over grote afstand. Dit is de fabrieksinstelling van de detector bij levering.
• Medium :Aanbevolen instelling voor gordijndetectie en detectie over grote afstand. Ook aanbevolen voor
lokalen waar het hoogst waarschijnlijk is dat een inbreker slechts een klein deel van het detectieveld zal
doorlopen of een snelle reactie vereist is.
• Hoog :Enkel mogelijk met de MX775Z. Zeer snelle reactie op het detecteren van ee inbreker. Voor
gebruik in stille omgevingen, waar licht- en temperatuurswij-zigingen niet of nauwelijks voorkomen.
IHNRDS7400XIV4RANDAPPRB
Groot bereik
6
10
12
-5°
-4°
-7°
-6°
-8°
-7°
MX934
Voer nooit stroom toe op de bekabeling vooraleer alle aansluitingen gemaakt en
gecontroleerd zijn.
Montagehoogte
20
-2°
2m
-3°
2.3m
-4°
2.6m
MX775Z
Installatie & Programmatie
Breedhoek
9
15
-6°
-3°
-8°
-5°
-9°
-6°
1
2
3
4
+
+
-
-
P. 19
