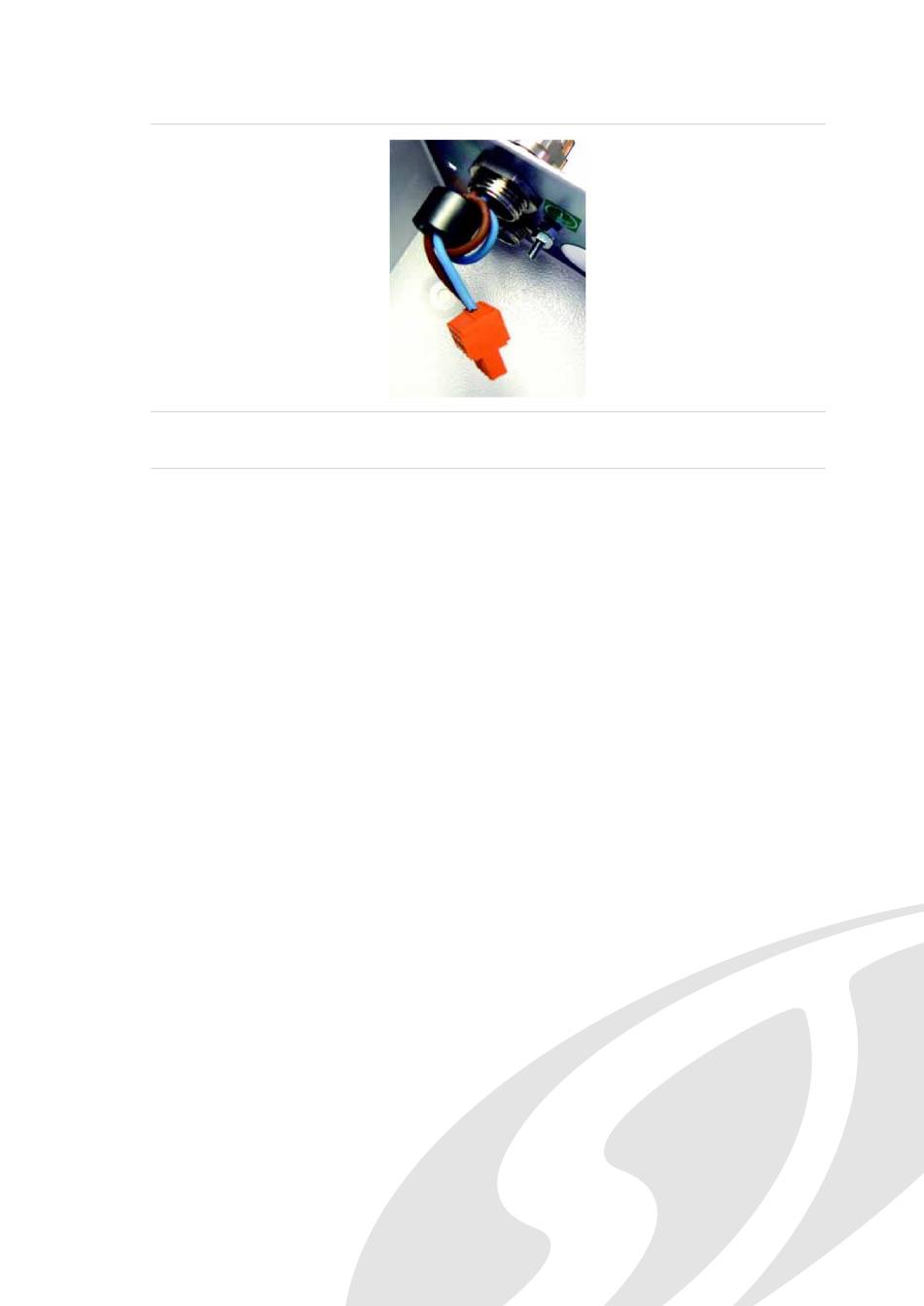

Afbeelding 8: Lus relaisverbindingskabels rond een ondrukkingsferriet
Gevaar van elektrocutie. Er mag alleen verbinding worden
WAARSCHUWING:
gemaakt als de stroom uitgeschakeld staat.
Voedingsaansluitingen
De voedingskabel moet een afgeschermd type zijn en geleid worden door de
verstrekte metalen kabeldoorvoer, waarbij ongeveer 35 mm (1-1/4 inch) kabel
vanaf de onderkant van de kabeldoorvoer moet uitsteken. Afhankelijk van het
soort kabel dat wordt gebruikt, kan het nodig zijn de kabeldiameter te verhogen
met afsluitings- of isolatietape om te verzekeren dat de kabel stevig vastzit
wanneer de kabeldoorvoer volledig is vastgedraaid.
Het is belangrijk de richting van het aansluitklemblok te noteren
Opmerking:
voordat u het verwijdert.
De voeding aansluiten:
1. Verwijder de voorklep van de detector, en maak vervolgens het
voedingsaansluitklemblok los, dat zich links boven aan de binnenkant van de
detector bevindt. (Raadpleeg Afbeelding 2 op pagina 5 voor een foto van de
detector met verwijderde voorklep. Raadpleeg Afbeelding 9 op pagina 18
voor een gedetailleerde foto van de voedingsaansluitklemmen.)
2. Maak het voedingsaansluitklemblok los.
3. Verbind respectievelijk 0 V en +24 VDC met de '0V' en '24V'
schroefaansluitklemmen.
4. Verbind de afgeschermde kabel met de aardesteun op het docking-station.
5. Verbind een tweede kabel van de aardeaansluitklem met de aardesteun van
het docking-station.
aardesteun voor beide soorten docking-stations.
6. Sluit de aarddraden op de aardeaansluiting aan.
7. Vervang het aansluitklemblok met dezelfde richting als bij het verwijderen.
Stratos Micra 100 Rookaanzuigdetectiesysteem Installateurshandboek
A fbeelding 4 op pagina 10 toont de locatie van de
1 0 9 H
Hoofdstuk 2: Installatie en configuratie
17
