3.5 Uitsparingen voor aansluit- en afvoerleidingen

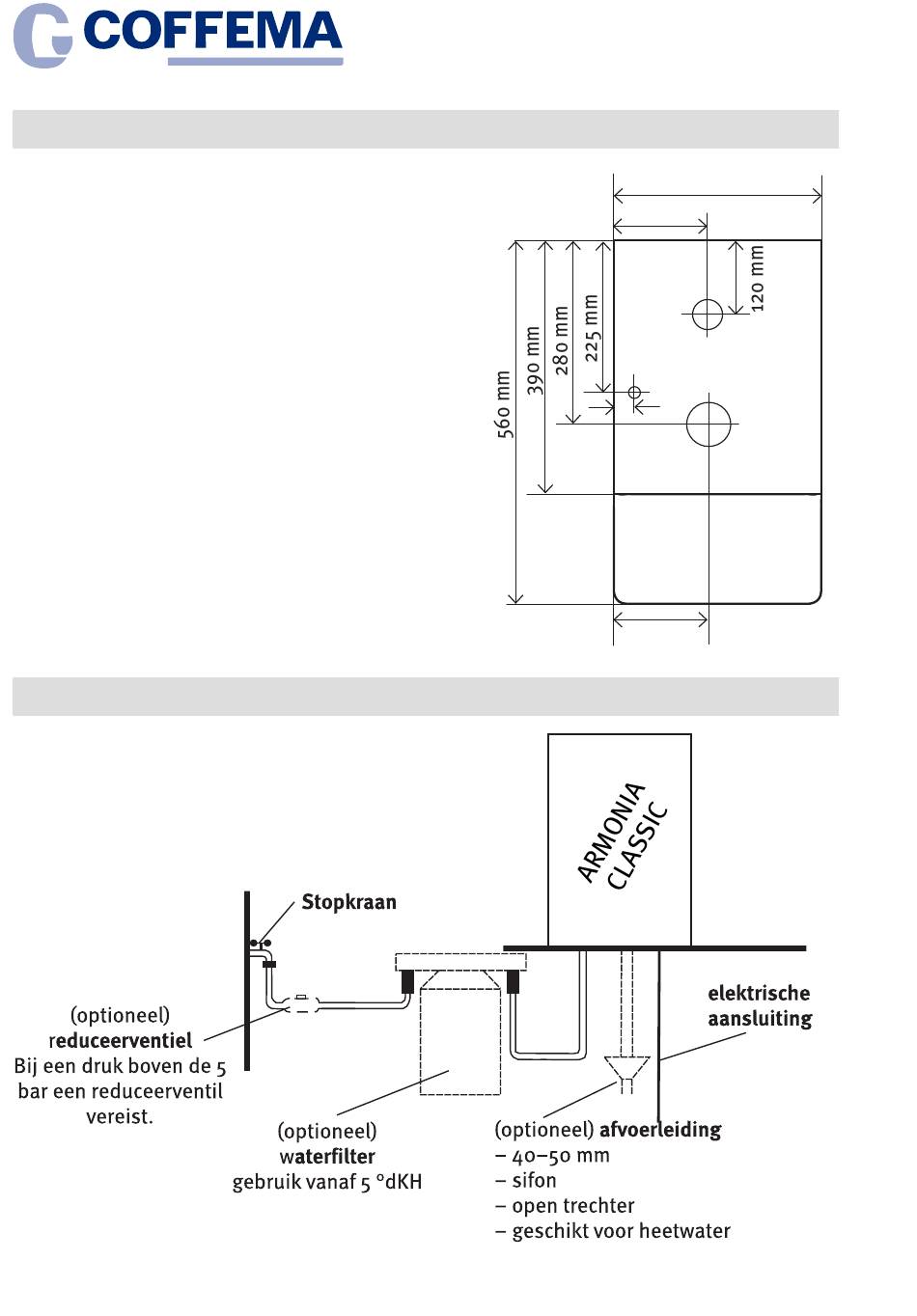

De tekening toont het grondvlak van het
apparaat met de uitsparingen voor toe- en
afvoerleidingen.
A.
Bar-uitsparing voor toevoer- en afvoer-
leidingen ca. 70 mm diameter
B.
Bar-uitsparing voor melkslang,
ca. 10 mm diameter (optioneel)
C.
Bar-uitsparing voor bardoorvoer,
ca. 80 mm diameter
3.6 Aansluitschema
Pagina 10
TECHNISCHE GEGEVENS
324 mm
162 mm
A
B
30 mm
C
162 mm
