Translation of
the original
notice

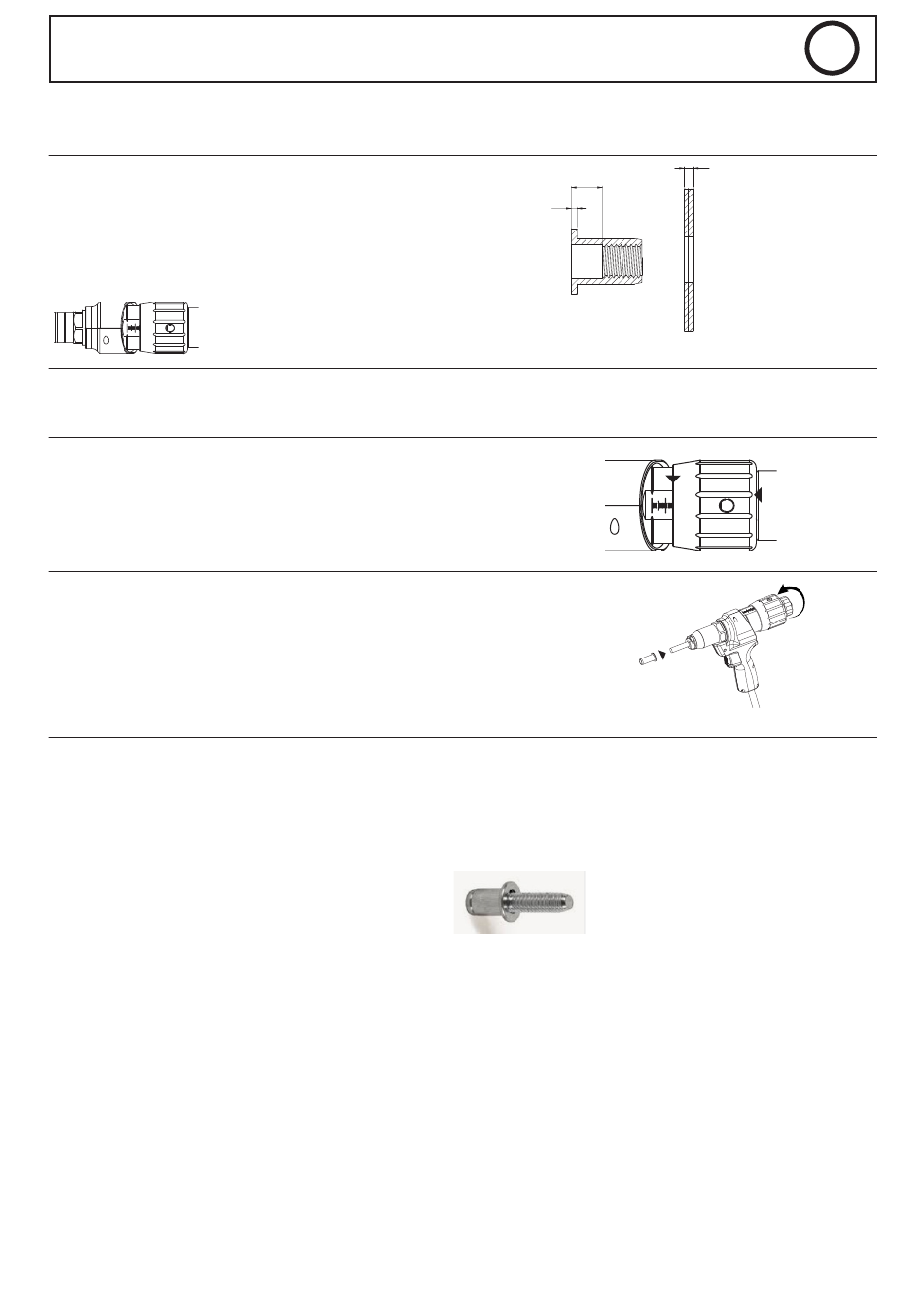

2/ Aanbrengen met slag
1. Neem de maat op van de binnenkant van de
moer (A)
2. Neem de maat van de dikte van de kraag (B)
3. Meet de dikte van het plaatwerk waarop de moer
met worden aangebracht (C)
4 Stel op de adapter het verkregen resultaat (D) in,
met behulp van de formule :
D = A - B - C
2.1 / Voorbeeld :
Krimpmoer M12 / Dikte plaatwerk 2 mm
1. Neem de maat op van de binnenkant van de krimpmoer (A) - 10.5mm
2. Neem de maat van de dikte van de kraag (B) = 2mm
3. Neem de maat van de dikte van het plaatwerk (C) = 2mm
4. Stel de adapter af op het verkregen resultaat
D = 10.5 – 2 – 2 = 6.5 mm
Voor een zo nauwkeurig mogelijke afstelling kunt u gebruik maken van de grada-
tie (in mm) en de groeven op de draaiknop.
Eén draai met de draaiknop komt overeen met 1.5mm slag, en er zitten 15 groe-
ven op de moer.
5. druk op de bediening van de ponsnageltang en wacht tot deze blokkeert.
6. Laat de trekker los en controleer of de krimpmoer correct geplaatst is.
7. Voor het terugtrekken van de trekpin van de krimpmoer kunt u de achterste
draaiknop losser schroeven.
Een onjuiste instelling van het apparaat kan het onjuist aandraaien van de krimpmoeren veroorzaken.
Het instellen van slag is essentieel voor het bevestigen van de krimpmoer.
Een excessieve slag kan het materiaal doen afbreken, terwijl een te lage slag de stabiliteit van de krimpmoer niet garandeert.
Het is beter om stapje voor stapje de slag te verhogen.
3 / Aanbrengen van bouten :
Voor het aanbrengen van bouten is het niet mogelijk een meting te doen.
Het is beter om stapje voor stapje de slag te verhogen.
64
ADAPTER BLINDKLINKNAGELS 50 KN
VOOR PONSNAGELTANG 10T
C
A
B
D = 10.5 – 2 – 2 = 6.5 mm
NL
Een groef
=
0.1 mm
