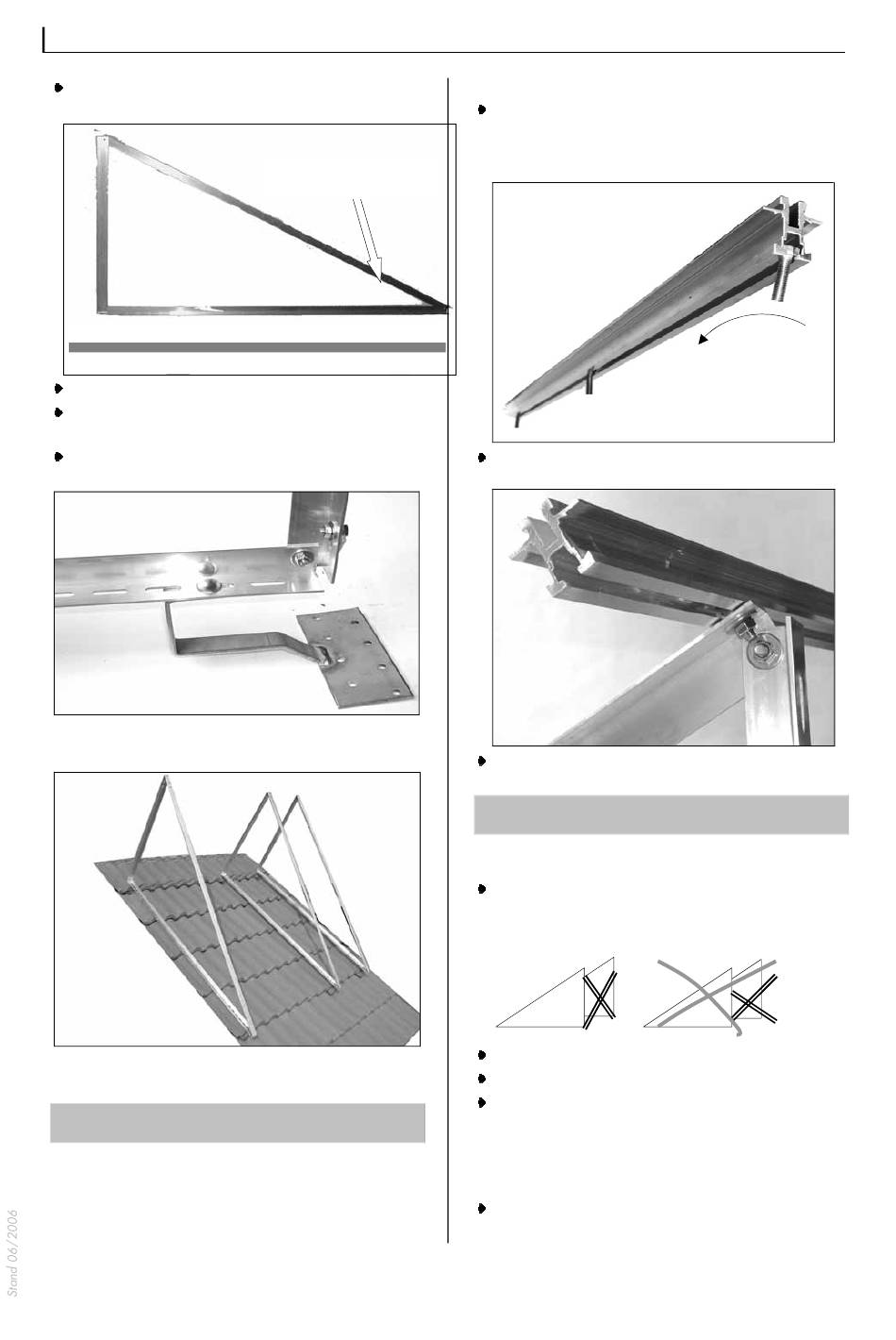

TDMA TUBO 12 CPC
Grote afstand tussen de gaten van het lange profiel
moet zich bij de scherpe hoek bevinden:
1880 mm
955 mm
Afstandhouder aan de verankeringshaak vastmaken
De uitsprongen boven- en onderaan moeten ongeveer
gelijk zijn.
Verankeringshaak en L-profiel telkens met een bout met
bolle kop (ronde kop bovenaan) stevig voormonteren.
Figuur 1: montage van het onderste L-profiel op de
verankeringshaak
Figuur 2: montage van de afstandhouder
13.4 Montage van de dwarsprofielen
De dwarsprofielen klaarmaken
Voor procedure zie hfst. 12.5: Verlenging van de
dwarsprofielen, pagina 13.
Grote afstand tussen de gaten
bij de scherpe hoek
1632 mm
Dakkeper
Montage van het bovenste en onderste dwarsprofiel
In de sleuf voor de schroefkoppen van beide
dwarsprofielen telkens zoveel M8 x 20-bouten insteken
als er afstandhouders gemonteerd zijn en positioneren
naargelang de positie van de driehoeken:
Dwarsprofielen op de driehoeken leggen, bouten
insteken:
Beide dwarsprofielen los op de driehoeken schroeven.
13.5 Montage van de versteviging
Vastschroeven van de verstevigingsprofielen
De verstevigingsprofielen gekruist stevig voormonteren.
Verstevigingsprofielen met een zo groot mogelijke
spanwijdte voormonteren:
Bouten M8 x 20 en moeren opzetten
Bouten bovenaan nog niet vastdraaien
Bovenste dwarsprofiel zeer zorgvuldig horizontaal
positioneren: daardoor wordt de positie van de
collectoren vastgelegd. Erop letten dat de afstand tussen
de verticale benen van de driehoeken boven- en
onderaan even groot is.
Bouten vastdraaien: driehoeken – bovenste
dwarsprofiel, verankeringshaak-driehoeken
17
