HAUBER-Elektronik GmbH
16
Montage en demontage
Montage- en demontagewerkzaamheden aan en met het controleapparaat mogen alleen uitgevoerd
worden door een geautoriseerde vakman die vertrouwd is met de veiligheidsvoorschriften in de
omgang met elektrische componenten! Bij het gebruik van ATEX-gecertificeerde controleapparaten
in explosiegevaarlijke zones moet de vakman bovendien vertrouwd zijn met de daar relevante
veiligheidsvoorschriften!
Explosiegevaar
16.1

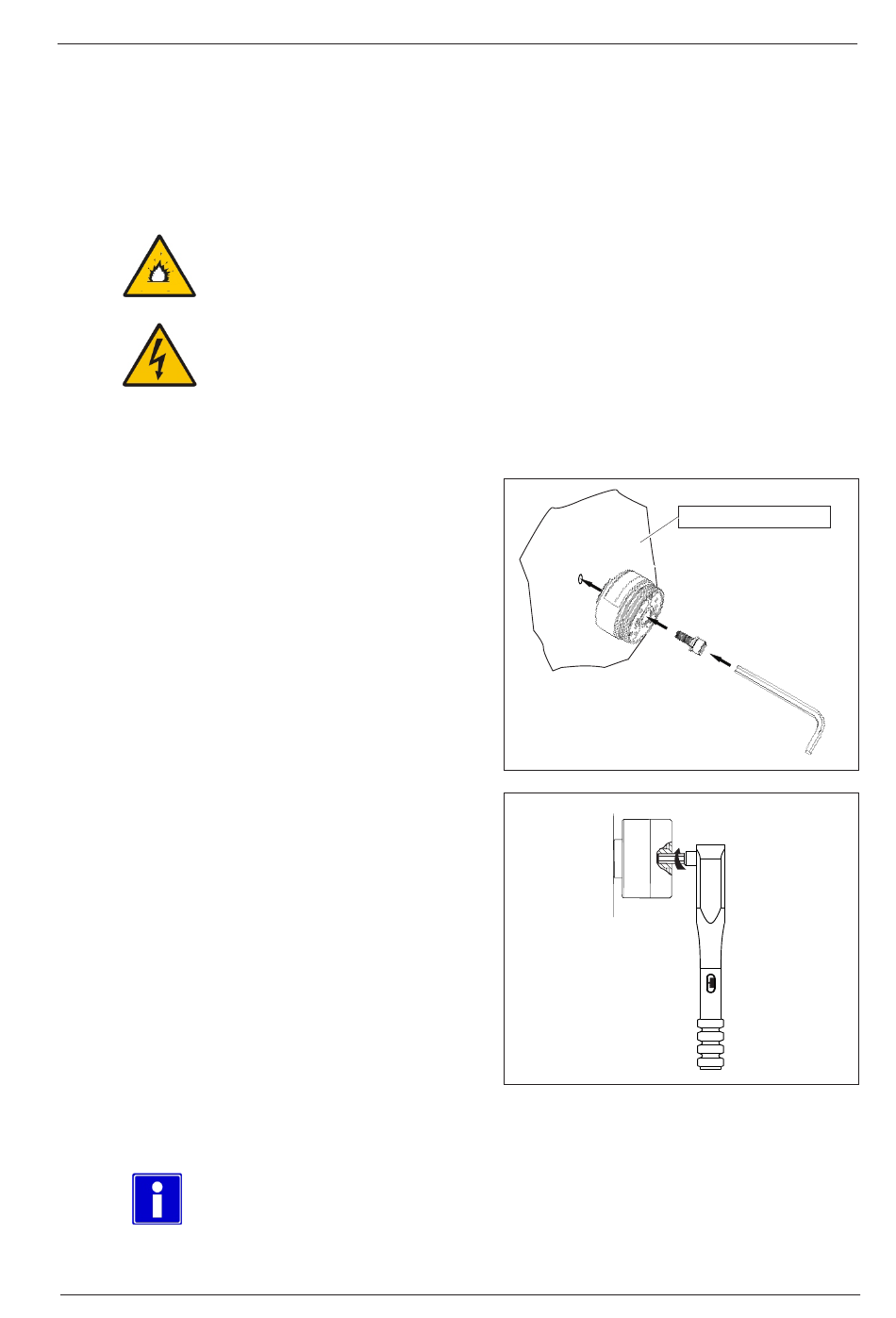

Bevestiging op het montageoppervlak
Voorwaarden
• Het montageoppervlak moet schoon en vlak
zijn, d.w.z. vrij van verf, roest, etc.
• Schroefgat in het montageoppervlak:
Diepte: 15 mm
Schroefdraad: M8
Gereedschap en materiaal
• Binnenzeskantsleutel, SW6, SW8
• Momentsleutel SW8
• Cilinderschroef m. binnenzeskant, M8x20
• Veerring voor M8
Werkstappen
1.
Behuizingsdeksel van
behuizingsonderdeel afschroeven.
•
Binnenzeskantsleutel, SW 8
2.
Controleapparaat met cilinderschroef en
veerring krachtopsluitend bevestigen
op het montageoppervlak.
•
Binnenzeskantsleutel, SW 6
3.
Behuizingsdeksel met de hand losjes op
het behuizingsonderdeel schroeven.
(schroefdraad niet schuin indraaien!)
Behuizingsdeksel aanhalen met een
aanhaalmoment = 5 Nm.
• Momentsleutel, SW 8
Voor montage en demontage het controleapparaat van de voeding loskoppelen!
Losgekoppelde stekkers moeten altijd spanningsvrij zijn! Bij het gebruik van ATEX-
gecertificeerde controleapparaten in explosiegevaarlijke zones bestaat er anders
explosiegevaar door vonkvorming!
De behuizing van het controleapparaat moet via de bevestiging zijn geaard - via de
machinemassa van het montageoppervlak of via een andere aardingskabel (PE)!
Info: Ter voorkoming van event. kouddruklassen van het behuizingsdeksel met het
behuizingsonderdeel, wordt al op de fabriek de schroefdraad behandeld met een
montagepasta voor roestvast stalen verbindingen.
Bevestiging op het montageoppervlak
Behuizingsdeksel met momentsleutel aanhalen
13
Montageoppervlak
5 Nm
