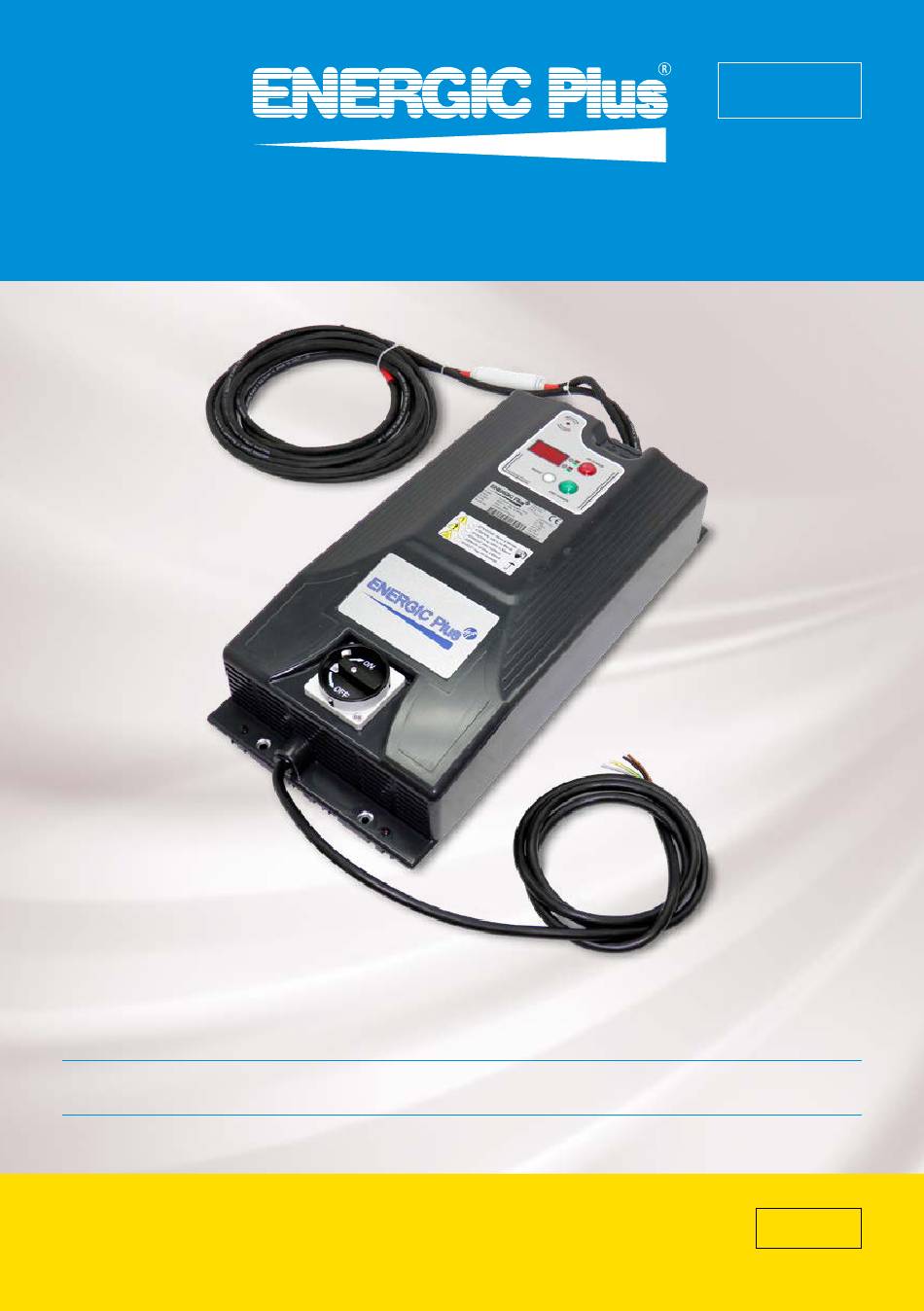

- Pagina 1 Originele gebruiksaanwijzing BEDIENINGSHANDLEIDING MULTISPANNINGSLADER 124TA1705 IN CHARGE OF YOUR BATTERIES 11/2021 – V01 – van s/n … www.energicplus.com...
- Pagina 2 © 07-2021. Energic Plus is een handelsmerk van TVH Parts Holding NV, Brabantstraat 15, B-8790 Waregem. Alle rechten voorbehouden. Deze publicatie mag, noch geheel, noch gedeeltelijk, worden gereproduceerd of gecommuniceerd (gekopieerd, opgenomen, gebruikt in een systeem voor gegevensopslag, enz.) in enige vorm, hetzij elektronisch of mechanisch, zonder de voorafgaande en uitdrukkelijke toestemming van TVH Parts Holding NV. Onder voorbehoud van drukfouten.
- Pagina 3 Bulgaars Можете да намерите това ръководство на Вашия език чрез линка, посочен по – долу. Tsjechisch Tento návod najdete ve svém jazyce prostřednictvím odkazu níže. Deens Du kan finde denne vejledning på dit sprog via nedenstående link. Duits Sie finden diese Bedienungsanleitung in Ihrer Sprache unter folgendem Link. Grieks Μπορείτε...
- Pagina 4 Bedankt dat je ons product gebruikt. Voor je veiligheid en om een juiste werking te garanderen, willen wij graag enkele aspecten van deze handleiding onder je aandacht brengen: • Dit boekje biedt nuttige instructies voor de juiste bediening en onderhoud van het product. Het is daarom noodzakelijk om de grootste aandacht te besteden aan alle paragrafen die de meest eenvoudige en veilige manier illustreren om dit product te bedienen en te gebruiken.
-
Pagina 5: Inhoudsopgave
INHOUDSOPGAVE INLEIDING ..................... . . OMSCHRIJVING . -
Pagina 6: Inleiding
INLEIDING Deze handleiding geeft informatie over de ingebruikname, het gebruik en het onderhoud van je nieuwe multilader. In deze handleiding vind je ook een aantal veiligheidsinstructies om een veilige werkomgeving te creëren. De multilader wordt gebruikt voor het laden van loodzuur-, AGM-, gel- en lithium-ion-batterijen. De laadstroom kan worden ingesteld tussen 0,1 A en 5,0 A, afhankelijk van de aangesloten batterijen en het aantal cellen en/of de capaciteit. -
Pagina 7: Beschrijving
BESCHRIJVING 2.1. Technische gegevens Controleer altijd het typeplaatje voor de juiste informatie. Frequentie (Hz) 50 ÷ 60 Inschakelstroom (A) < 2,35 Geabsorbeerd minimaal vermogen (W) < 10 Geabsorbeerd maximaal vermogen (kW) Bedrijfstemperatuur (°C) Van −20 tot 50 Maximale relatieve vochtigheid Schakelfrequentie (kHz) 20 ±... -
Pagina 8: Belangrijkste Onderdelen Van Het Product
2.2. Belangrijkste onderdelen van het product Nr. Onderdeel Led-scherm Bedieningsknoppen Typeplaatje Bevestigingsmateriaal Ingangskabel Boorgaten Ventilatie AAN-/UIT-schakelaar Merksticker 10 Veiligheidswaarschuwingen 11 Uitgangskabel 2.3. Plaatsing van de stickers De veiligheids- en waarschuwingslabels moeten worden geplaatst zoals beschreven op de onderstaande afbeeldingen. Als de stickers beschadigd zijn of ontbreken, vervang ze dan. Sticker Toelichting Referentie... -
Pagina 9: Veiligheidsinstructies
VEILIGHEIDSINSTRUCTIES 3.1. Toelichting op de veiligheidsstickers Als de stickers beschadigd zijn of ontbreken, vervang ze dan. Sticker Toelichting Referentie Hoogspanning 163TA4206 Algemene waarschuwing Heet oppervlak Lees de handleiding voordat je het product gebruikt Weghouden van vochtige of natte plekken 3.2. Algemene veiligheidsinstructies De multilader is betrouwbaar en is ontworpen met jouw veiligheid in het achterhoofd. - Pagina 10 Kijk goed naar het typeplaatje van zowel de lader als de batterij. Indien je vragen hebt, neem dan contact op met je leverancier. Energic Plus is in geen geval verantwoordelijk als de gekozen laadcurve onjuist was en onomkeerbare schade aan de batterij of de multilader heeft veroorzaakt.
-
Pagina 11: Transport En Opslag
TRANSPORT EN OPSLAG Draag altijd veiligheidsschoenen en handschoenen, wanneer je met de multilader of batterij werkt. 1. Transport Je kunt het gewicht van de lader vinden in hoofdstuk 2.1. Technische gegevens. Bepaal of hij te zwaar voor je is om te dragen of niet. Als je de lader zelf kunt dragen, draag hem dan rechtop, met de ventilatie naar beneden. -
Pagina 12: Installatie
INSTALLATIE 5.1. Paklijst Beschrijving Hoeveelheid Referentie Lader 124TA1705 Ingangskabel 106TA9617 Uitgangskabel 166TA5463 Handleiding 167TA1373 5.2. Veiligheidsinstructies • Draag altijd veiligheidsschoenen en handschoenen, wanneer je met de multilader of batterij werkt. Indien je toch in contact komt met batterijzuur, volg dan de instructies in hoofdstuk 10.3. -
Pagina 13: Installatie Van Het Product
5.4. Installatie van het product Bij het monteren van de lader is het belangrijk dat je de Bovenkant lader rechtop aan de muur of aan het voertuig bevestigt. Dit betekent dat de ventilatie aan de onderkant van het apparaat moet zitten. Onderkant Ventilatie Alle laders hebben boorgaten om ze aan de muur of aan je... -
Pagina 14: Bediening
Kijk goed naar het typeplaatje van zowel de lader als de batterij. Raadpleeg in geval van twijfel je leverancier. • Energic Plus is in geen geval verantwoordelijk, als de gekozen laadcurve onjuist was en onomkeerbare schade aan de batterij of de lader heeft veroorzaakt. -
Pagina 15: Bedieningsinstructies
6.2. Bedieningsinstructies Zie hoofdstuk 7 voor het dagelijkse onderhoudsschema. Als zich tijdens het gebruik van de multilader een van de volgende situaties voordoet, stop dan onmiddellijk met het gebruik ervan door de stekker uit het stopcontact te trekken. • Rook en/of brand •... -
Pagina 16: Instelling
Fase Rode led Groene led ON CHARGE Fase 1 Fase 2 Aan met kort knipperen Fase 3 Aan met kort knipperen Fase 4 Aan met kort knipperen Aan met kort knipperen Fase 5 + fase 6 Aan met kort knipperen END CHARGE Einde laden Bij gebruik van de CG-modus brandt de rode led altijd, terwijl de groene led altijd uit is. - Pagina 17 2. CG-modus 1. Na het selecteren van de CG-gebruiksmodus, moet je de nominale spanning programmeren: druk op ROLL om door alle opties te scrollen, druk dan op ENTER om te bevestigen en om door te gaan naar de volgende selectie. 2.
-
Pagina 18: Onderhoud
ONDERHOUD 7.1. Veiligheidsinstructies voor de reparatie van het product Bij het uitvoeren van onderhoud aan de batterij of de multilader wordt het dragen van volledige lichaamsbescherming, zoals veiligheidsbril, veiligheidspak, veiligheidsschoenen en veiligheidshandschoenen, sterk aanbevolen. Indien je toch in contact komt met batterijzuur, volg dan de instructies in hoofdstuk 10.3. - Pagina 19 1. Algemene controle van het apparaat en toebehoren Een dagelijkse controle van de multilader kan slijtage beperken tot een minimum. • Zorg ervoor dat de instructiehandleiding volledig en leesbaar is en beschikbaar is voor raadpleging. • Controleer het volledige toestel voorafgaand aan elk gebruik op schade, corrosie of barsten in constructieve componenten.
-
Pagina 20: Controleer Alle Ventilatiesleuven Op Obstructies
4. Controleer alle ventilatiesleuven op obstructies Zorg ervoor dat de ventilatiegaten niet geblokkeerd Bovenkant worden door overmatig stof, voorwerpen of andere objecten die de warmte niet voldoende kunnen afvoeren. Gebruik geen hogedrukreiniger of persluchtspuit. Onderkant Dit zal de lader onherstelbaar beschadigen. Gebruik een droge, niet-elektrostatische doek om Ventilatie stof van de ventilatie te verwijderen. -
Pagina 21: Probleemoplossing
PROBLEEMOPLOSSING Draag veiligheidsschoenen en veiligheidshandschoenen, wanneer je de multilader of de batterij controleert. Indien je toch in contact komt met batterijzuur, volg dan de instructies in hoofdstuk 10.4. Wanneer zich een noodsituatie voordoet, waardoor het laden moet worden stopgezet, zal het displayscherm een van de volgende indicaties weergeven, afhankelijk van de gedetecteerde storing: <A><Alarmcode geïdentificeerd met een code van 2 cijfers>... - Pagina 22 Alarm- Probleem Laden Oorzaak Actie code gestopt? Overontlading Dit is een melding over de Als je op de MODE-knop drukt, batterijstatus. De batterij is te ver wordt een desulfatiefase gestart, ontladen gevolgd door de standaardlading. Diepontlading. Dit is een melding over de De standaardlading start toch.
-
Pagina 23: Definitieve Buitenbedrijfstelling En Verwijdering
DEFINITIEVE BUITENBEDRIJFSTELLING EN VERWIJDERING De definitieve buitenbedrijfstelling of verwijdering van het product moet worden uitgevoerd overeenkomstig de voorschriften van het land waar het product wordt gebruikt. Vooral voorschriften betreffende de verwijdering van batterijen, brandstoffen en elektronische en elektrische systemen moeten worden opgevolgd. Verpakkingsafval moet worden gesorteerd en in stevige vuilnisbakken worden gedaan overeenkomstig de materialen en moet worden ingezameld door het speciale lokale bureau voor milieubescherming. -
Pagina 24: Bijlagen
/ Laden der Batterie / Carga de la batería / Carica della batteria Merk / Marque / Brand / Marke / Marca ENERGIC PLUS Type / Typ / Tipo Modelnummer / N° de modèle / Model number / TVH/******* Modellnummer / Número de modelo / Numero di... - Pagina 25 o den Richtlinien 2014/30/EC ; 2014/35/EC; 2011/65/EU einschließlich nachfolgende Änderungen und Ergänzungen entspricht. EN – IEC 61000-6-4:2019; EN – IEC 61000-6-2:2016; EN – IEC 61000-4-2:2009; EN – IEC 61000-4- 3:2006+A2:2010;; EN – IEC 61000-4-5:2014; EN – IEC 61000-4-6:201 EN61010-1:2010+AMD 1:2016 o la Directiva 2014/30/EC ;...
-
Pagina 26: Reserveonderdelenlijst
10.2. Reserveonderdelenlijst Beschrijving Referentie Ingang extra snelle zekering 500 V 20 A 166TA5400 Clips voor 500 V ingang en uitgang 166TA5403 Uitgang extra snelle zekering 240 V 180 A 166TA5416 Plastic draaihendel 166TA3171 Zekering 125 A 103TA2867 3-polen 32 A draaischakelaar 166TA3172 Connectorset 166TA8432... - Pagina 27 Zorg voor extra zuurstof door de persoon buiten te plaatsen of geef extra zuurstof door middel van een zuurstofballon. Als de persoon niet ademt Begin onmiddellijk met kunstmatige ademhaling zoals mond op mond. Indien beschikbaar, zuurstof toedienen door middel van een zuurstofballon. Als er geen polsslag is Begin onmiddellijk met kunstmatige circulatie.
- Pagina 28 Jouw leverancier: Gefabriceerd in de EU voor: info@energicplus.com • www.energicplus.com TVH PARTS HOLDING NV • Brabantstraat 15 • 8790 Waregem • Belgium...
