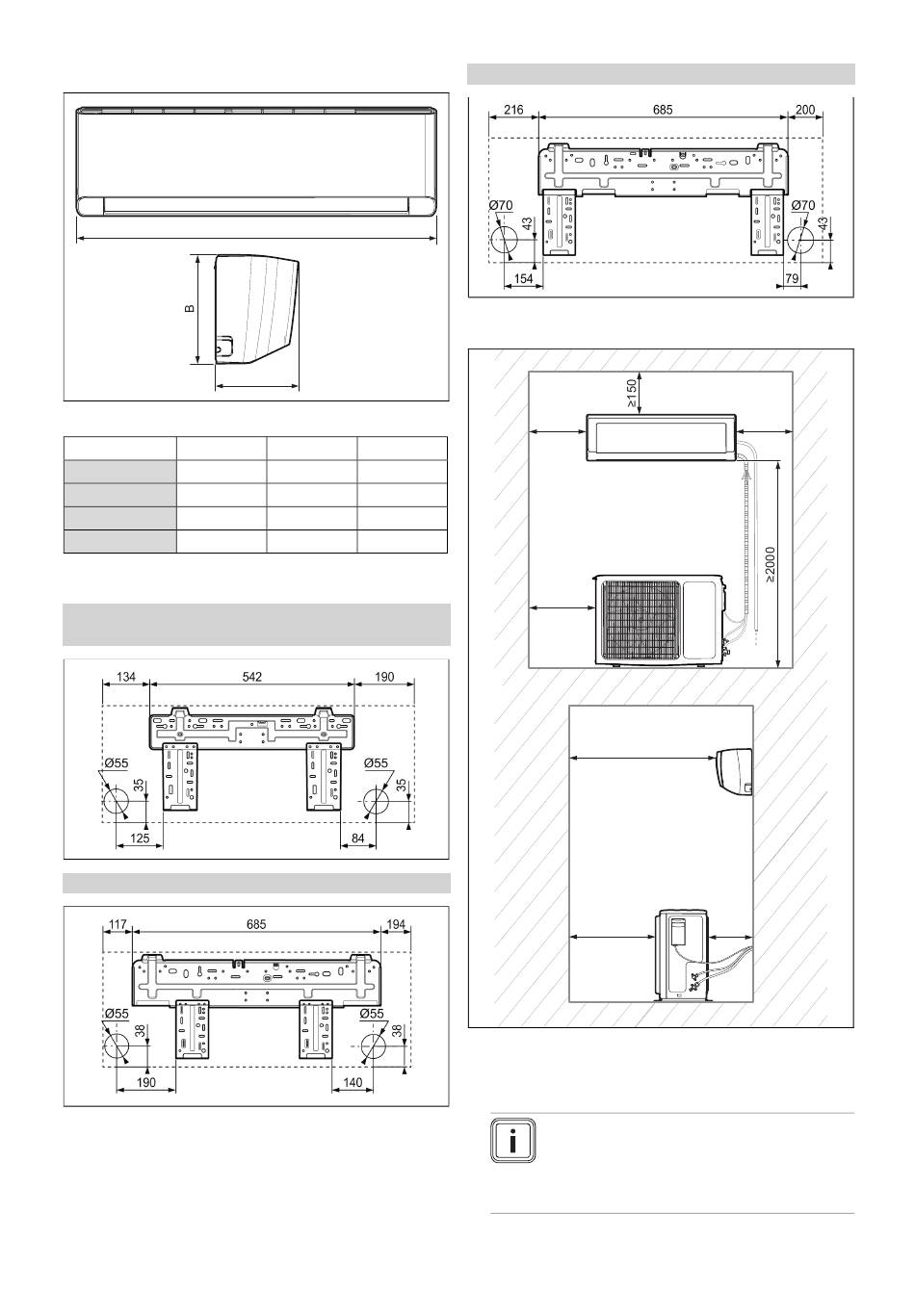

4 Montage
4.2.2
Dimensions de l'unité intérieure
Dimensions
A
SDH20-025NWI
865 mm
SDH20-035NWI
865 mm
SDH20-050NWI
996 mm
SDH20-065NWI
1.101 mm
4.2.3
Dimensions des plaques de montage
Validité: SDH20-025NWI
OU SDH20-035NWI
Validité: SDH20-050NWI
28
A
C
B
C
290 mm
210 mm
290 mm
210 mm
301 mm
225 mm
327 mm
249 mm
Validité: SDH20-065NWI
4.3
Distances minimales
≥150
≥300
≥3000
≥2000
▶
Installez et positionnez correctement le produit conformé-
ment à la réglementation et en respectant les distances
minimales qui figurent sur le plan.
Remarque
Prévoyez suffisamment de place pour pou-
voir accéder aisément aux vannes de service
situées sur le côté de l'unité extérieure. La dis-
tance minimale recommandée est de 500 cm.
Notice d'installation et de maintenance VivAir 0020251922_03
≥150
≥300
