4 Montage
3.4.3

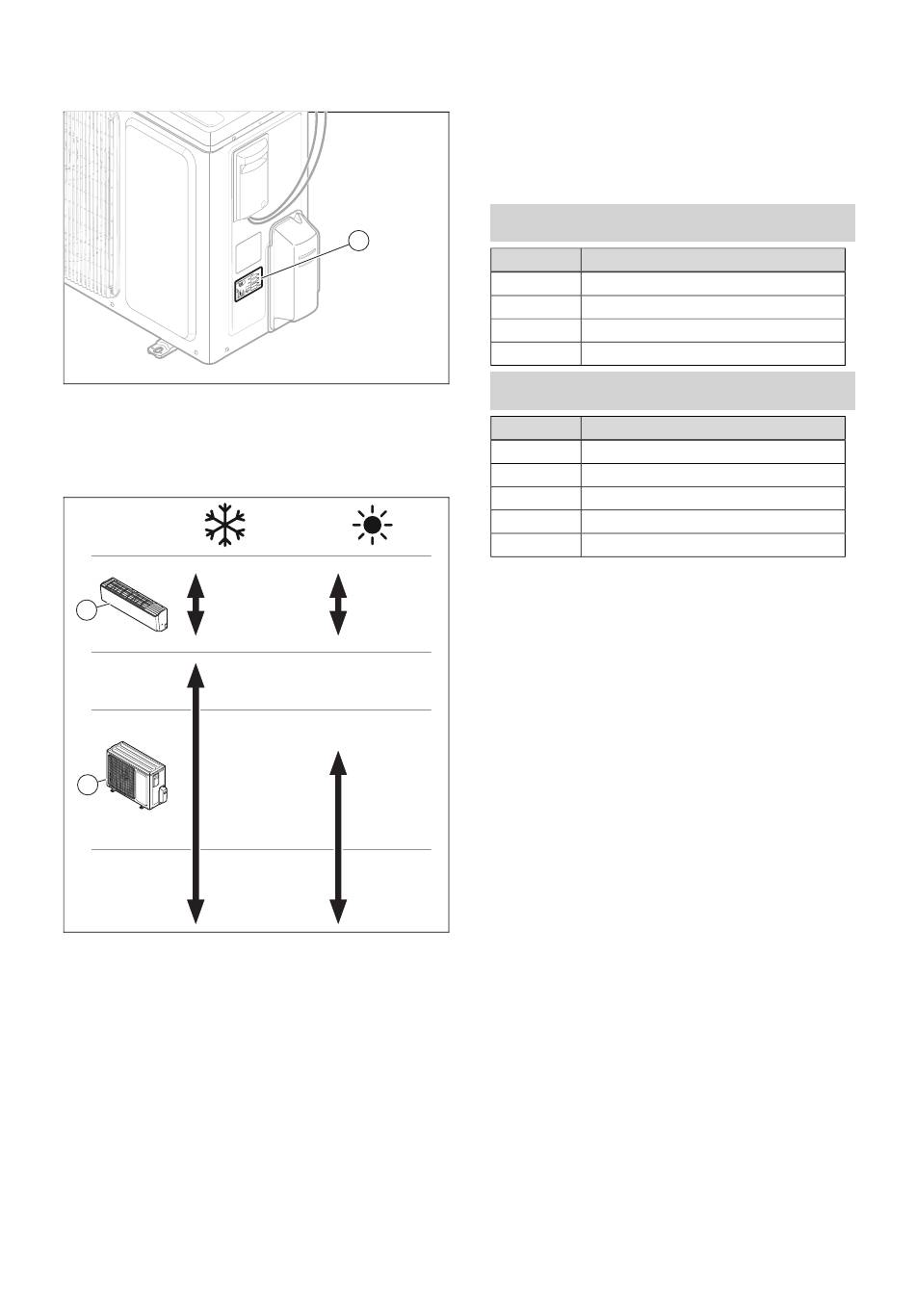

Collez l'étiquette de niveau de fluide
frigorigène
▶
Dès que les données sont inscrites sur l'étiquette (1) à
l'encre indélébile, l'installateur doit la placer du côté droit
de l'unité extérieure, comme indiqué dans l'illustration.
Conditions de service extrêmes
3.5
30° C
1
16° C
48° C
2
-15° C
Cet appareil a été spécialement conçu pour les plages de
températures indiquées dans l'illustration.
Les conditions de service de l'unité intérieure (1) varient
suivant la plage de températures de service de l'unité
extérieure (2).
26
4
Montage
Toutes les dimensions des illustrations sont exprimées en
millimètres (mm).
4.1
Contrôle du contenu de la livraison
▶
Vérifiez le matériel livré.
Validité: SDH20-025NWO
OU SDH20-035NWO
1
Numéro
1
1
1
1
Validité: SDH20-050NWO
OU SDH20-065NWO
Numéro
1
1
2
1
1
30° C
16° C
24° C
-15° C
Notice d'installation et de maintenance VivAir 0020251922_03
Description
Unité extérieure
Coude de vidange
Pochette de documentation
Pochette d'éléments de petite taille
Description
Unité extérieure
Coude de vidange
Couvercle d'évacuation
Pochette de documentation
Pochette d'éléments de petite taille
