HYDRAULISCHE EN ELEKTRISCHE VOORZIENINGEN
POSITIE VAN DE WARM- EN KOUDWATERAANSLUITINGEN
SCHÄVIS raadt aan om de koud- en warmwateraansluitingen op de plaats (POS. A) te zetten,
aangegeven met het symbool ( O O ), met 15 mm pijp. Aan de muurkant moeten dan hierop twee
1/2" koppelingsstukken met buitendraadaansluitingen worden gezet. Vervolgens twee 1/2"
kniestukken hierop plaatsen, met aan de ene kant een binnendraadaansluiting op het muurkop-
pelingsstuk, en aan de andere kant een buitendraadaansluiting, bestemd voor de verbinding met
de mengkraan. De waterleidingen dienen in de muur te worden gelegd, omdat de stoomcabine
anders niet strak tegen de muur kan worden geschoven.
LET OP!
*De kniestukken dienen naar beneden gericht te staan.
*De minimale circulatiedruk in de huiswaterleiding dient 2,5 bar te zijn.
*De leidingen dienen ten alle tijden vooraf te worden doorgespoeld.
*Alle slangklemmen van de cabine dienen te worden gecontroleerd vóór in gebruikname!
De afvoerpijp dient in de vloer geplaatst te worden (Pos. D). De buitendiameter moet 40 mm zijn.
U dient er rekening mee te houden dat de maximale ruimte tussen de vloer en de onderzijde van
de douchebak 7 cm bedraagt! Daarom dient, indien nodig, een tegel verwijderd of bijgesneden
te worden zodat de bocht van de waterrafvoer deze hoogte niet overschrijd.
Schävis adviseert de electriciteitsaansluiting voor de cabine voor te bereiden in de positie
(Pos. B) met als referentie het symbool (
de aansluiting tussen de muurdoos en de schakelkast van de cabine. De netspanningskabel
dient pas te worden aangesloten nadat de cabine geheel is geïnstalleerd en op zijn definitieve
plaats staat.
Kabeluitgang
Afvoer

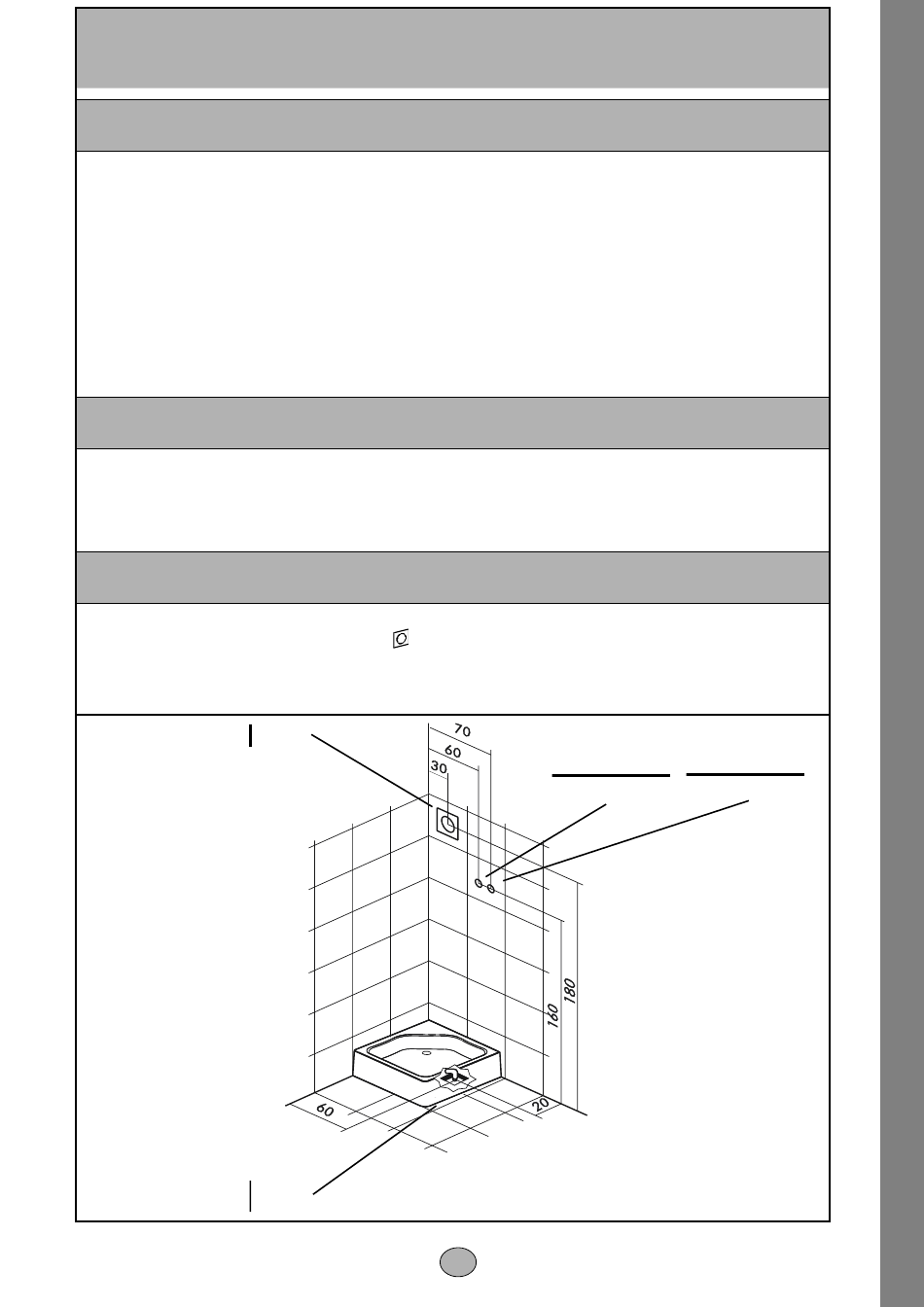

POSITIE VAN DE AFVOERAANSLUITING
KABELUITGANG
). U dient ongeveer 1,5 m. kabel over te houden voor
Pos. B
Pos. D
Koud water
Pos. A
