Montaje
Soltar el tornillo Allen (SW 4) de la tapa de
cierre de la luminaria de poste BEGA y extraer
la tapa de cierre.
Insertar la placa de alojamiento adjunta del
manguito en lugar de la tapa de cierre en la
luminaria de poste y atornillarla firmemente.
Introducir el cable de conexión a través del
zócalo (dibujo pos. A) en el poste.
Insertar el manguito en el zócalo y bloquearlo
con un giro a la derecha.
La conexión eléctrica del zócalo NEMA
debe establecerse con el grado y la clase de
protección correspondientes y con clemas
de conexión apropiadas (no incluidos en
el volumen de suministro) en el cable de
conexión.
En caso de utilizar en la obra componentes
de control NEMA 7, retirar la tapa de cierre
insertada de fábrica del manguito mediante un
giro hacia la izquierda.

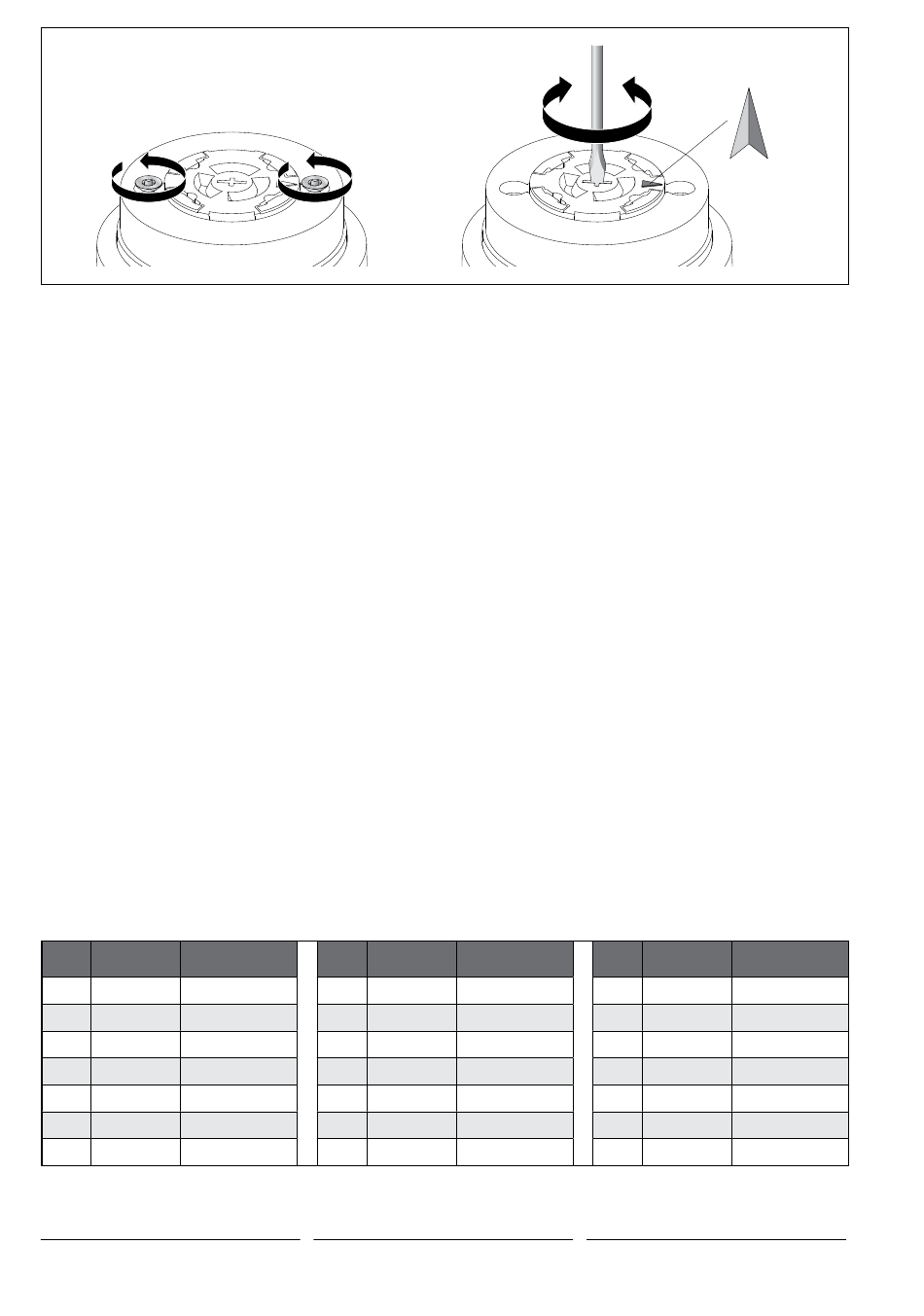

Si fuera necesario alinear el zócalo NEMA gris,
soltar los dos tornillos avellanados y alinear el
zócalo NEMA con la ayuda de un destornillador
plano grande de modo que la punta de la
flecha apunte hacia el norte (véase el dibujo).
Apretar los tornillos avellanados
uniformemente.
Insertar el componente de control en el
portalámparas y girar hacia la derecha hasta
el tope.
Observe las indicaciones de uso/fichas de
datos de los fabricantes.
El manguito solo se debe utilizar con una
tapa protectora o un componente de control
NEMA 7 insertado.
Coduc-
Porta-
tor No.
lámparas
1
negro
L
2
blanco
N
3
rojo
L'
4
gris
Dim -
púrpura
Dim +
5
6
marrón
Optional Dimming
7
naranja
Optional Dimming
Piezas de recambio
Zócalo NEMA
Junta Poste
Junta Portalámparas
2 / 2
Montaggio
Allentare la vite con esagono incassato (da 4)
sul tappo dell'apparecchio testa-palo e
rimuovere il tappo.
Inserire la piastra di fissaggio del supporto per
palo al posto del tappo nell'apparecchio testa-
palo e serrarla saldamente.
Inserire il cavo di allacciamento nel palo
attraverso l'attacco (schizzo pos. A).
Inserire il supporto per palo nell'attacco e
bloccarlo girando a destra.
Il collegamento elettrico della presa
NEMA Socket al cavo di allacciamento
dell'apparecchio deve essere eseguito in base
alla protezione e alla classe di isolamento
corrette utilizzando morsetti adeguati (non
inclusi in dotazione).
Per l'impiego a cura del cliente dei componenti
di controllo NEMA 7, rimuovere il tappo
montato in fabbrica dalla testa-palo ruotandolo
a sinistra.
Per eventuale allineamento della presa NEMA
Socket di colore verde, allentare le due viti a
testa svasata e allineare la presa NEMA Socket
con l'ausilio di un grande cacciavite con testa a
intaglio con punta a freccia rivolta a nord (vedi
figura).
Serrare saldamente le viti a testa svasata in
maniera uniforme.
Inserire il componente di controllo nel
portalampada e ruotarlo verso destra fino a
battuta.
Attenersi alle avvertenze per l'uso/schede
tecniche del fabbricante.
La testa-palo può essere utilizzata solo con il
tappo di protezione o con un componente di
controllo integrato NEMA 7.
Filo
Porta-
n.
lampada
1
nero
2
bianco
3
rosso
4
grigio
viola
5
6
marrone
7
arancione
Ricambi
63 000 599
Presa NEMA
83 000 643
Guarnizione Palo
83 002 124
Guarnizione Portalampada
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montage
Draai de inbusschroef (SW 4) aan de afsluitkap
van het BEGA opzetarmatuur los en haal de
afsluitkap eraf.
De bijgeleverde montageplaat van de
opzetmof op de plaats van de afsluitkap
in het opzetarmatuur plaatsen en stevig
vastschroeven.
Steek de aansluitkabel door de sokkel (schets
pos.A) in de mast.
Zet de opzetmof in de sokkel en vergrendel
deze met een draai naar rechts.
De elektrische aansluiting van de NEMA-
Socket moet conform de classificatie en
veiligheidsklasse met daarvoor geschikte
aansluitklemmen (niet meegeleverd) op de
aansluitkabel worden uitgevoerd.
Verwijder bij gebruik van de
NEMA 7-besturingscomponenten de standaard
aangebrachte afsluitkap door deze tegen de
klok in uit de opzetmof te draaien.
Voor een evt. vereiste uitlijning van de grijze
NEMA-Socket de twee verzonken schroeven
losdraaien en de NEMA-Socket met behulp van
een grote sleufschroevendraaier met de pijlpunt
naar het noorden richten (zie tekening).
Draai de verzonken schroeven gelijkmatig vast.
Steek de besturingscomponenten in de
lamphouder en draai deze met de klok mee tot
aan de aanslag.
Neem hierbij de gebruiksaanwijzingen /
informatiebladen van de fabrikant in acht.
De opzetmof mag alleen met
beschermkap of bij gebruik van een NEMA
7-besturingscomponent worden gebruikt.
Draad-
nr.
L
1
N
2
L'
3
Dim -
4
Dim +
5
Optional Dimming
6
Optional Dimming
7
Accessoires
63 000 599
NEMA Socket
83 000 643
Afdichting Mast
83 002 124
Afdichting Lamphouder
N
Fitting
zwart
L
wit
N
rood
L'
grijs
Dim -
paars
Dim +
bruin
Optional Dimming
oranje
Optional Dimming
63 000 599
83 000 643
83 002 124
